13.3. CABLAGE COMMUN
ATTENTION:
L'ensemble du câblage et de l'équipement sur site doit être conforme aux normes locales.

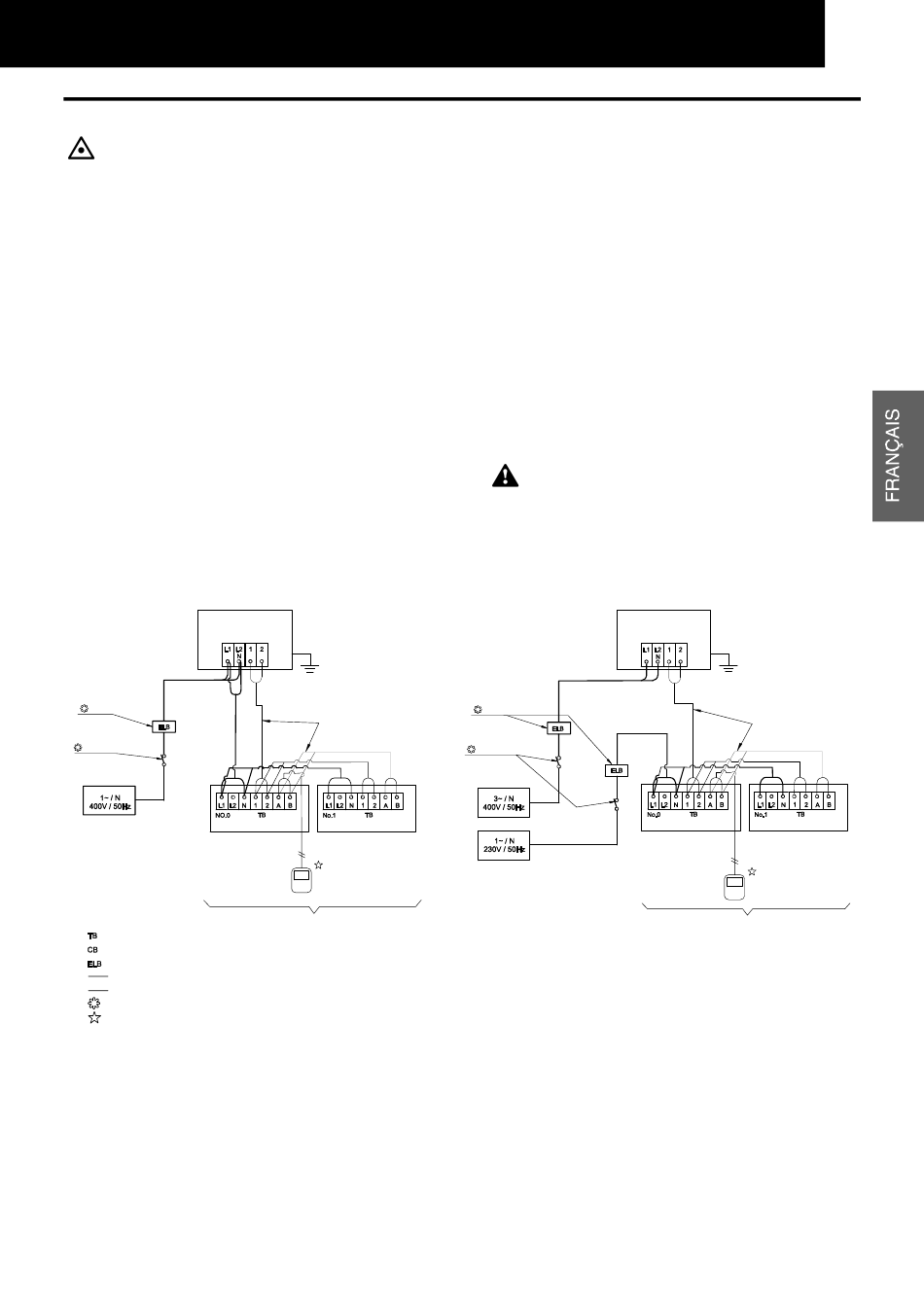

13.3.1. CABLAGE ELECTRIQUE ENTRE L'UNITE INTERIEURE ET LE GROUPE EXTERIEUR
Branchez les câbles reliant l'unité intérieure et le groupe
extérieur, comme l'indique la figure ci-dessous.
Lors des opérations de câblage électrique, respectez les
-
normes et les réglementations locales
Si la tuyauterie frigorifique et le câblage de commande
-
sont connectés aux unités d'un cycle frigorifique différent,
le système risque de ne pas fonctionner normalement.
Utilisez cable à paire torsadée ou cable blindé (sup. à
-
0,75 mm²) pour le câblage de service entre un groupe
extérieur et une unité intérieure, et entre les unités
intérieures.
Utilisez un câble à 2 brins pour la ligne de service
-
(n'utilisez jamais de câble à plus de 3 brins).
Pour le câblage intermédiaire, utilisez des câbles à paire
-
torsadée ou cable blindé d'une longueur inférieure à
300m et d'un diamètre conforme à la norme locale, afin
de protéger les unités des nuisances sonores.
RAS-2~3
Groupe extérieur
système n°0
ELB
CB
Unité intérieure
: Bornier
: Disjoncteur
: Disjoncteur de mise à la terre
: Câblage sur site
: Câblage sur site
: Fourni sur site
: Accessoires en option
Dans le cas de RAS-4HP,RAS-5HP and RAS-6HP, l'alimentation doit être connectée au groupe extérieur et à l'unité intérieure séparément.
Ligne de service (câbles blindés)
5 V CC (transmission non-polaire,
système H-LINK)
Unité intérieure
Télé
commande
(Max. 3 unités par cycle frigorifique)
CÂBLAGE ÉLECTRIQUE
Lorsque plusieurs groupes extérieurs sont connectés à
-
partir d'une seule ligne d'alimentation, percez un trou près
de l'orifice de connexion du câblage d'alimentation.
Les calibres de disjoncteur recommandés sont répertoriés
-
dans le tableau des caractéristiques électriques et du
câblage recommandé, calibre disjoncteur / 1 G.E.
Lorsqu'un tube destiné au câblage sur site n'est pas
-
utilisé, fixez des bagues en caoutchouc sur le panneau
avec de l'adhésif.
L'ensemble du câblage et de l'équipement sur site doit
-
être conforme aux normes locales et internationales.
ATTENTION :
Prenez garde à la connexion de la ligne de service.
Une connexion incorrecte risque de provoquer une
défaillance de la carte à circuits imprimés (CCI).
RAS-4~6
Groupe extérieur
système n°0
ELB
CB
Ligne de service (câbles blindés)
5 V CC (transmission non-polaire,
système H-LINK)
Unité intérieure
Unité intérieure
Télé
commande
(Max. 3 unités par cycle frigorifique)
13
21
