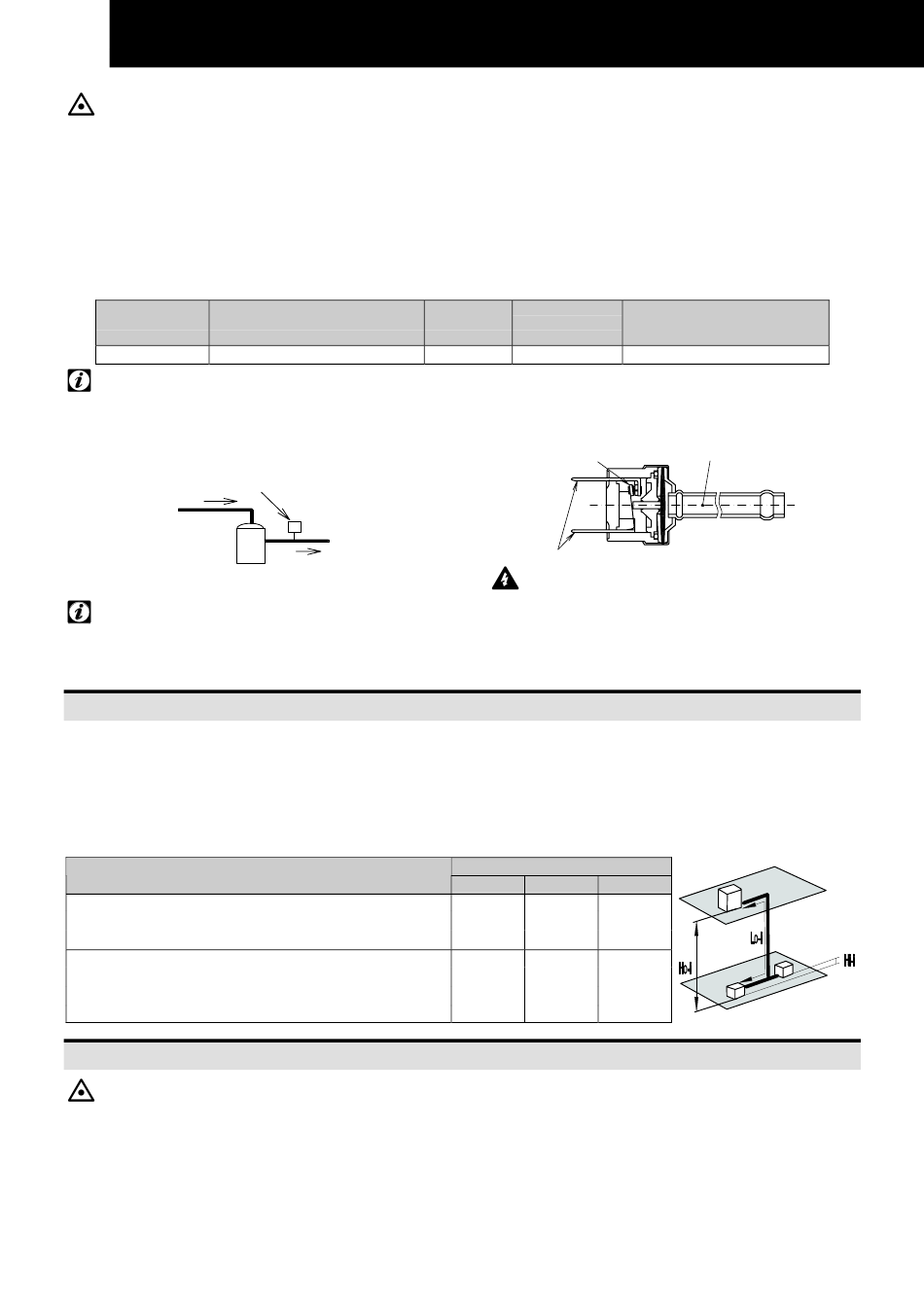

3
DESCRIPTION DU SYSTÈME
2
ATTENTION : (seulement pour HRNE)
− Cette unité a été conçue pour une installation dans
des établissements commerciaux et d'industrie
légère. Si elle est installée pour une application
domestique, il est possible qu'elle provoque des
interférences électromagnétiques.
Pression maximale autorisée et valeur de déclenchement du pressostat haute pression:
Série
Modèle de groupe extérieur
HVRNE Series
RAS-2H(V)RNE to RAS-6HRNE
REMARQUE:
L'étiquette de conformité du réservoir à pression à la
Directive est attachée au réservoir. La catégorie et la
capacité du réservoir en termes de pression sont indiquées
sur le réservoir.
Emplacement du pressostat haute pression
Compresseur
REMARQUE:
Le pressostat haute pression est indiqué sur le
schéma de câblage électrique du groupe extérieur
3. DESCRIPTION DU SYSTÈME
Longs tuyaux pour immeubles tours.
-
Plusieurs combinaisons, 7 types et 40 modèles pour les unités intérieures et des puissances allant de 3.6kW à 13.2kW.
-
Flexibilité pour la commande des unités intérieures.
-
Haute fiabilité.
-
Gain de place.
-
Installation facile.
-
PUISSANCE DE GROUPE
Longueur maximale des tuyauteries Lo-i:
Longueur réelle
-
Longueur équivalente
-
Longueur maximale des tuyauteries Ho-i:
Le groupe extérieur est plus haut que l'unité intérieure
-
L'unité intérieure est plus haute que le groupe extérieur
-
Dénivelé de tuyauterie maximale Hi-i:
4. AVANT L'UTILISATION
ATTENTION:
Mettez le système sous tension pendant environ
-
12 heures avant son démarrage ou après un arrêt
prolongé. Ne démarrez pas le système immédiatement
après sa mise sous tension ; vous risquez en effet de
provoquer une défaillance du compresseur, car il n'est pas
assez chauffé.
-
Si vous démarrez le système après une interruption de
plus de 3 mois, il est conseillé de le faire vérifier par votre
service de maintenance.
Démarrage et fonctionnement: Vérifiez que toutes
-
les soupapes d'arrêts sont entièrement ouvertes et
qu'aucun obstacle n'obstrue les entrées/sorties avant de
démarrer le système et pendant son fonctionnement.
-
Maintenance: Vérifiez régulièrement la pression du
côté haute pression. Si la pression est supérieure à la
pression maximale autorisée, arrêtez le système et
nettoyez l'échangeur thermique ou retirez la cause de
l'excès de pression.
Pression
Frigorigène
maximale
autorisée (MPa)
R410A
4.15
par l'abréviation PSH et est connecté à la carte à circuits
imprimés (PCB1) du groupe extérieur.
Structure du pressostat haute pression
Point de contact
Connexion au câble électrique
DANGER:
Ne modifiez jamais le pressostat haute pression
individuellement ; ne modifiez jamais individuellement la
valeur de déclenchement du pressostat haute pression. Si
vous modifiez cette valeur, l'explosion provoquée pourrait
tuer ou blesser grièvement les personnes touchées.
(m)
H(V)RNE
2HP
2.5/3HP
55
60
75
80
30
30
20
20
0.5
0.5
-
Mettez le commutateur principal sur OFF si le système
doit être arrêté pendant une période prolongée. S'il n'est
pas sur la position OFF, le système consomme de
l'électricité parce que la résistance du carter reste sous
tension pendant l'arrêt du compresseur.
-
Assurez-vous que le groupe extérieur n'est pas recouvert
de neige ou de glace. Si c'est le cas, nettoyez-la en
utilisant de l'eau chaude (environ 50 °C). Si la température
de l'eau dépasse 50 °C, vous risquez d'endommager les
éléments en plastique.
Valeur de déclenchement du
pressostat haute pression (MPa)
4.00 ~ 4.10
Pression détectée
4/5/6HP
77
99
30
20
0.5
