11
TUYAUTERIE DU FLUIDE FRIGORIGÈNE ET CHARGE DU FLUIDE FRIGORIGÈNE
14

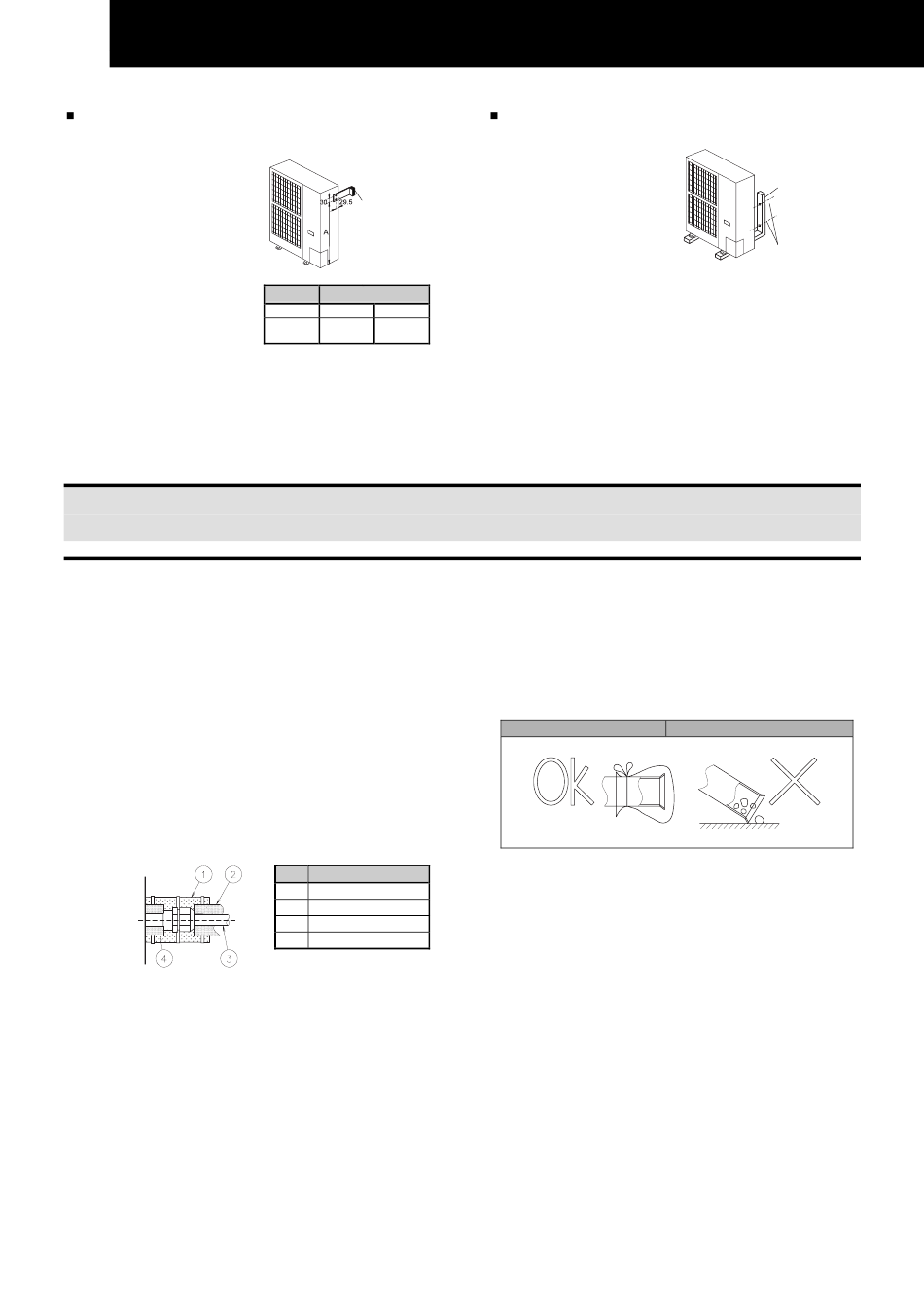

Fixer l'unité au mur
1. Fixez l'unité au mur
comme indiqué sur
la figure. (Support
fourni sur site)
2. Vérifiez l'assise pour
éviter la déformation
et le bruit.
3. Pour éviter le transfert
des vibrations au
bâtiment, utilisez un
tapis en caoutchouc.
11. TUYAUTERIE DU FLUIDE FRIGORIGÈNE ET CHARGE DU FLUIDE
FRIGORIGÈNE
11.1. MATERIAUX DE LA TUYAUTERIE
1. Préparez les tuyauteries en cuivre fournies sur site.
2. Sélectionnez la dimension de la tuyauterie avec
l'épaisseur et les matériaux adéquats, qui est mesure
de supporter un effort suffisant dû à la pression,
3. Sélectionnez des tuyauteries en cuivre propres.
Assurez-vous qu'il n'y a ni poussière ni humidité à
l'intérieur. Avant de réaliser les connexions, soufflez
de l'oxygène sans azote à l'intérieur des tuyauteries
pour éliminer toute poussière ou matière étrangère.
4. Une fois le raccordement de la tuyauterie de fluide
frigorigène effectuée, fermez de façon étanche à
l'aide d'un matériau isolant l'espace ouvert qui sépare
le trou pré-percé et les tuyaux de fluide frigorigène,
comme illustré ci-après :
Côté de
l'appareil
REMARQUE :
- Un système sans humidité ni contamination d'huile
donnera des performances maximales et un cycle de vie
plus long qu'un système insuffisamment préparé. Veillez
particulièrement à ce que l'intérieur des tuyaux en cuivre
soit propre et sec.
- Il n'y a pas de fluide frigorigène dans le cycle de l'unité
intérieure.
Tapis en
caoutchouc
(fourni
sur site)
•
Repère
Dimension
Modèle
3.0Hp
4.0/5.0 Hp
A
511
796
(mm)
Nº
Description
Matériau d'isolation
Matériau d'isolation
Fourni sur site
Matériau d'isolation
Appareil suspendu
1. Suspendez l'appareil
comme illustré ci-
après.
2. Assurez-vous que le
mur est capable de
supporter le poids de
l'appareil qui est
indiqué sur la plaque
des spécifications.
3. Il est recommandé de
sélectionner chaque
support de pied pour
l'assise du poids total
de l'appareil (afin de
tenir compte des
contraintes dues au
fonctionnement de
l'appareil).
ATTENTION:
- Bouchez l'extrémité du tuyau lorsqu'il doit être inséré
dans un trou.
- Ne posez pas les tuyaux directement sur le sol sans
préalablement placer à leur extrémité un bouchon ou
un embout en plastique.
Correct
- Si l'installation de la tuyauterie n'est pas achevée le
lendemain ou sur une période prolongée, soudez les
extrémités des tuyaux et remplissez-les d'oxygène
sans azote grâce à un raccord d'accès du type vanne
Schrader afin d'éviter l'humidité et toutes particules
contaminantes.
- N'utilisez pas de matériaux d'isolation qui contiennent
de l'ammoniac(NH3), car il y a un risque
d'endommager le cuivre composant la tuyauterie et de
produire des fuites par la suite.
- Isolez complètement les tuyauteries de gaz et de
liquide frigorigène, entre les unités intérieures et le
groupe extérieur.
- Sinon, de la condensation apparaîtra sur la surface de
la tuyauterie.
Patte
murale*
Boulons
d'ancrage*
*) fourni sur site
Incorrect
