14
CABLEADO ELÉCTRICO
20

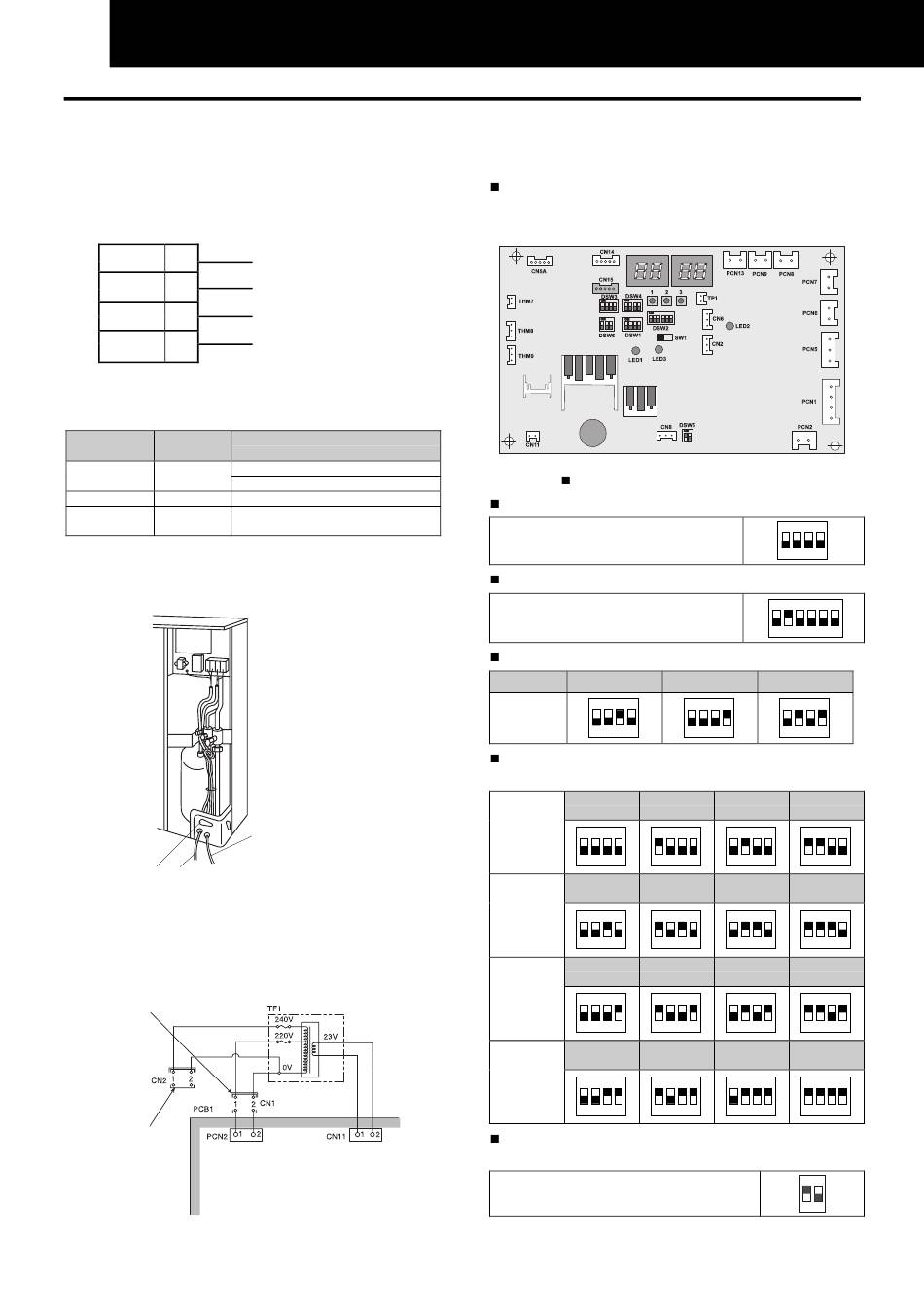

14.2. CONEXIÓN DEL CABLEADO ELÉCTRICO DE LAS UNIDADES EXTERIORES
14.2.1. CONEXIÓN DEL CABLEADO ELÉCTRICO
DE LA UNIDAD EXTERIOR
La caja eléctrica de la unidad exterior se muestra a
continuación.
L1 O
L2 / N O
1 O
2 O
Tabla de conexión de terminales
[Conexión (Conexión de
Cableado Sistema
terminales)]
[U.E.-U.E.(L1-L1, N-N)]
Fuente de
DC inverter
alimentación
[U.I.-U.I.(L1-L1, N-N)]
Servicio DC inverter [U.E.-U.I., U.I.-U.I.(1-1, 2-2)]
Cable de
DC inverter [U.I.-U.I.(A-A, B-B)]
conexión
U.E.: unidad exterior, U.I.: Unidad interior
Instrucciones para el cableado del cuadro eléctrico y la
sujeción de los cables
Tubería Hilo de alimentación
Refrigerante
Compruebe lo siguiente antes de encender el interruptor
principal. En caso de que la fuente de alimentación sea de
240 V (tensión nominal), cambie CN1 (conector) a CN 2
del transformador (TF1) en la caja de eléctrica, tal como se
muestra en la figura siguiente.
Conector
para 220V
Conector
para 240V
Fuente de alimentación
220-240 Vca
Cable de control (5 V)
Hilos de transmisión
14.2.2. AJUSTE DE LOS CONMUTADORES DIP
DE LA UNIDAD EXTERIOR
Número y posición de los conmutadores DIP
La PCB de la unidad exterior funciona con 5 tipos de
conmutadores DIP, 1 interruptor sencillo y 3 interruptor
pulsador. La posición es la siguiente:
La marca " " indica la posición de los conmutadores DIP.
DSW1: Para la prueba de funcionamiento
Ajuste antes del envío
DSW2: Ajuste de funciones opcionales
Ajuste antes del envío
DSW3: Capacidad
Modelo RAS-3HVRNE
ON
Setting
Position
1 2 3 4
DSW4: Ajuste del número de ciclo
de refrigerante
Unidad nº Unidad nº
0
Posición
ON ON
de ajuste
1 2 3 4 1 2 3 4
Unidad nº Unidad nº
4
Posición
ON ON
de ajuste
1 2 3 4 1 2 3 4
Unidad nº Unidad nº
8
Posición
ON ON
de ajuste
1 2 3 4 1 2 3 4
Unidad nº Unidad nº
12
Posición
ON ON
de ajuste
1 2 3 4 1 2 3 4
DWS5: Ajuste de la transmisión
de la resistencia de terminal final
Antes del envío
ON
1 2 3 4
ON
1 2 3 4 5 6
RAS-4HVRNE RAS-5HVRNE
ON ON
1 2 3 4 1 2 3 4
Unidad nº Unidad nº
1 2 3
ON ON
1 2 3 4 1 2 3 4
Unidad nº Unidad nº
5 6 7
ON ON
1 2 3 4 1 2 3 4
Unidad nº Unidad nº
9 10 11
ON ON
1 2 3 4 1 2 3 4
Unidad nº Unidad nº
13 14 15
ON ON
1 2 3 4 1 2 3 4
ON
1 2
