DSW6: Instellingen voor leidinglengte en
hoogteverschil
De buitenunit is op een hoger
punt geplaatst dan de
binnenunit (0~25 m)
De buitenunit is op een lager
punt geplaatst dan de
binnenunit (0~20 m)
De buitenunit is op een lager
punt geplaatst dan de
binnenunit (0~20 m)

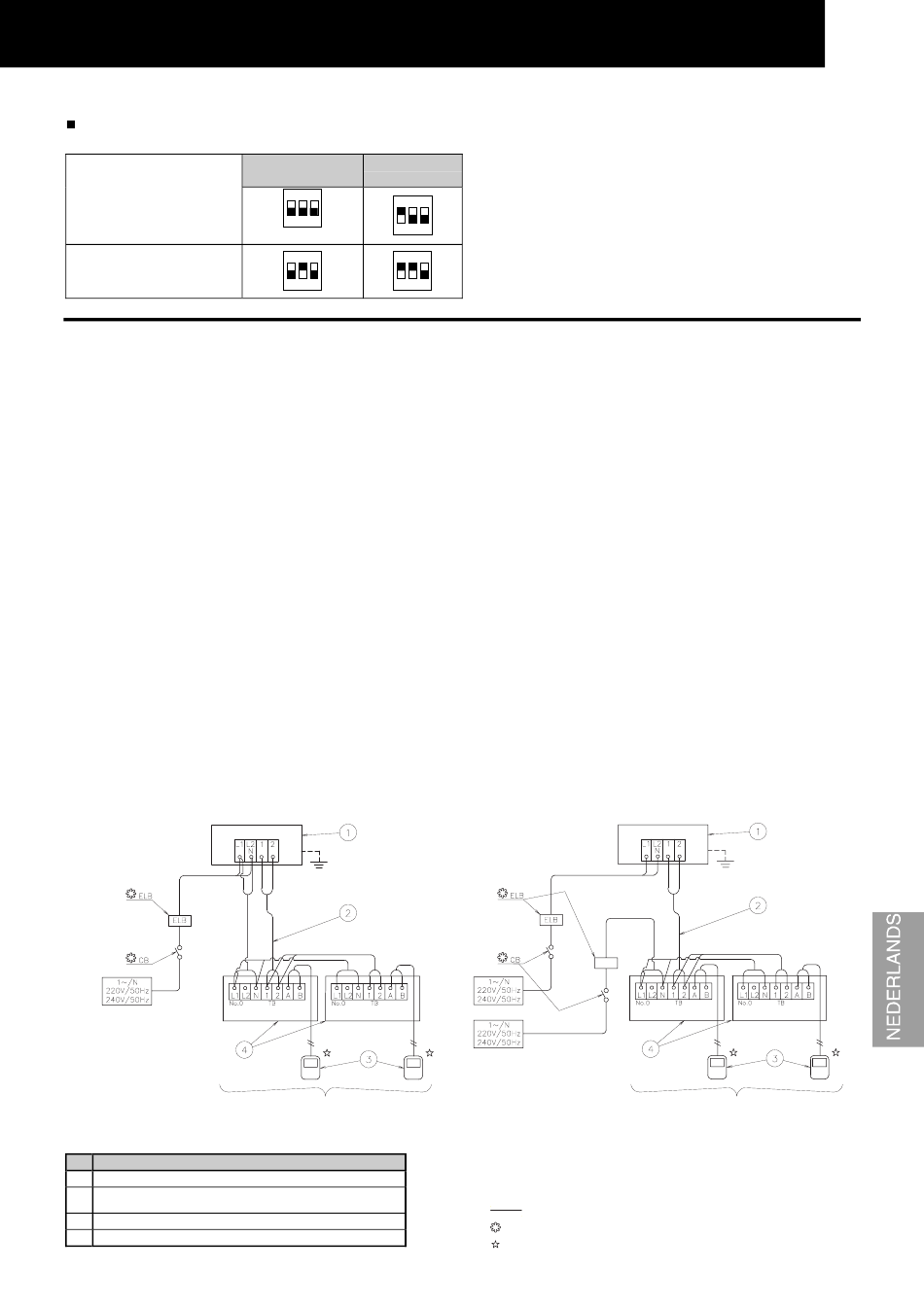

14.3. ALGEMENE BEDRADING
LET OP:
Alle veldbedrading en elektrische onderdelen moeten
voldoen aan lokale bepalingen.
14.3.1. ELEKTRISCHE BEDRADING TUSSEN
BINNEN- EN BUITENUNIT
Sluit de elektrische bedrading tussen de binnen- en
buitenunit aan, zoals hieronder is afgebeeld.
Volg de lokale voorschriften en richtlijnen bij het
-
aanbrengen van elektrische bedrading.
Als de koelmiddelleiding en de bedrading van de
-
bediening worden aangesloten op de units in de andere
koelmiddelcyclus, werkt het systeem niet.
Gebruik een gevlochten kabel (degevlochten
-
Afgeschernide kabel of Afgeschermde kabel) (minimaal
0,75 mm²) voor de bedieningskabel tussen de buitenunit
en de binnenunit, en voor de bedieningskabel tussen de
binnenunits.
Gebruik een kabel met 2 kernen voor de bedieningskabel
-
(gebruik geen kabel met meer dan 3 kernen).
Gebruik voor de tussenliggende bedrading ter
-
voorkoming van ruisvorming bij de units bij lengten van
minder dan 300m afgeschermde kabels (degevlochten
Afgeschernide kabel of Afgeschermde kabel), met een
kabeldikte conform de lokale voorschriften.
Bij de RAS-4HP, RAS-5HP, RAS-6HP dient u de netvoeding van de buitenunit en de binnenunit afzonderlijk aan te sluiten.
(M
aximaal 4 units per koelmiddelcyclus
(M
aximaal 6 units per koelmiddelcyclus
(M
aximaal 7 units per koelmiddelcyclus
Description
Systeem nr. 0 Buitenunit
Bedieningskabel (afgeschermde kabels) 5 VDC (niet-polaire
transmissie,H-LINK systeem)
Schakelaar Externe Bediening
Binnenunit
25 m
lengte
<
Lengte
0~25 m
50 m
ON
ON
1 2 3
1 2 3
(fabrieksinstelling)
ON
ON
1 2 3
1 2 3
) 3FSVNE
) 4FSVNE
) 5FSVNE
ELEKTRISCHE BEDRADING
<
1. UIT: Leidinglengte 0~25 m
AAN: Leidinglengte 25~50 m
2. UIT: Buitenunit is hoger dan binnenunit. 0~25 m
AAN: Buitenunit is lager dan binnenunit. 20~25 m
Sluit de bedieningskabel voor de units aan op dezelfde
-
koelmiddelcyclus (de koelmiddelkabel wordt aangesloten
op binnenunits met de koelmiddelleiding aangesloten op
dezelfde buitenunit). Als alle koelmiddelleidingen en de
bedieningskabel zijn aangesloten op units van een
andere cyclus, werkt het systeem niet.
Als u meerdere buitenunits wilt aansluiten vanuit één
-
voedingskabel, brengt u een extra gat aan bij het
aansluitgat voor de voedingskabels.
De aanbevolen onderbrekercapaciteit wordt
-
weergegeven in de tabel met elektrische gegevens en de
aanbevolen bedrading, onderbrekercapaciteit/1 BU.U.
Als u een of meerdere geleidebuizen voor
-
tussenbedrading niet gebruikt, zet u de rubbermoffen met
een plakmiddel vast op het paneel.
Alle tussenbedrading en apparatuur moeten voldoen aan
-
lokale en internationale bepalingen.
ATTENTIE:
Let op de aansluiting van de bedieningskabel. Door
een onjuiste aansluiting werkt de printplaat niet.
(M
(M
(M
TB
-
Terminalkaart
CB
-
Circuitonderbreker
ELB
-
Aardlekschakelaar
-
Veldbedrading
- Niet meegeleverd
- Optionele accessoire
) 3FSVNE
aximaal 4 units per koelmiddelcyclus
) 4FSVNE
aximaal 6 units per koelmiddelcyclus
) 5FSVNE
aximaal 7 units per koelmiddelcyclus
14
21
