NOTA IMPORTANTE
2

PERIGO:
- Recipiente Sob Pressão e Dispositivo de
Segurança: Esta máquina de ar condicionado está
equipada com um recipiente sob alta pressão em
conformidade com a PED (Pressure Equipment
Directive – directiva de equipamento sob pressão). O
recipiente sob pressão foi concebido e testado, antes
do envio, em conformidade com a PED. Além disso,
a fim de evitar anomalias de pressão no sistema, é
utilizado um pressóstato de alta pressão, que não
necessita de ajuste em campo, no sistema de
refrigeração.
Consequentemente, esta máquina de ar
condicionado está protegida contra anomalias de
pressão. Contudo, se for aplicada alta pressão
anómala ao ciclo de refrigeração, incluindo o
recipiente ou recipientes sob alta pressão, poderão
ocorrer ferimentos graves ou morte devido à
explosão de um recipiente sob pressão. Não deve
ser aplicada uma pressão superior à seguinte ao
sistema, modificando ou alterando o ajuste do
recipiente sob alta pressão.
- Pressão Máxima Admissível e Valor de Corte de Alta Pressão:
Série de
N.º
produto
1 FSVG Series
2 FSVNE Series
NOTA:
A etiqueta do recipiente em conformidade com a PED
está colocada no recipiente sob alta pressão. A
capacidade do recipiente sob pressão e a categoria
do recipiente estão indicadas no recipiente.

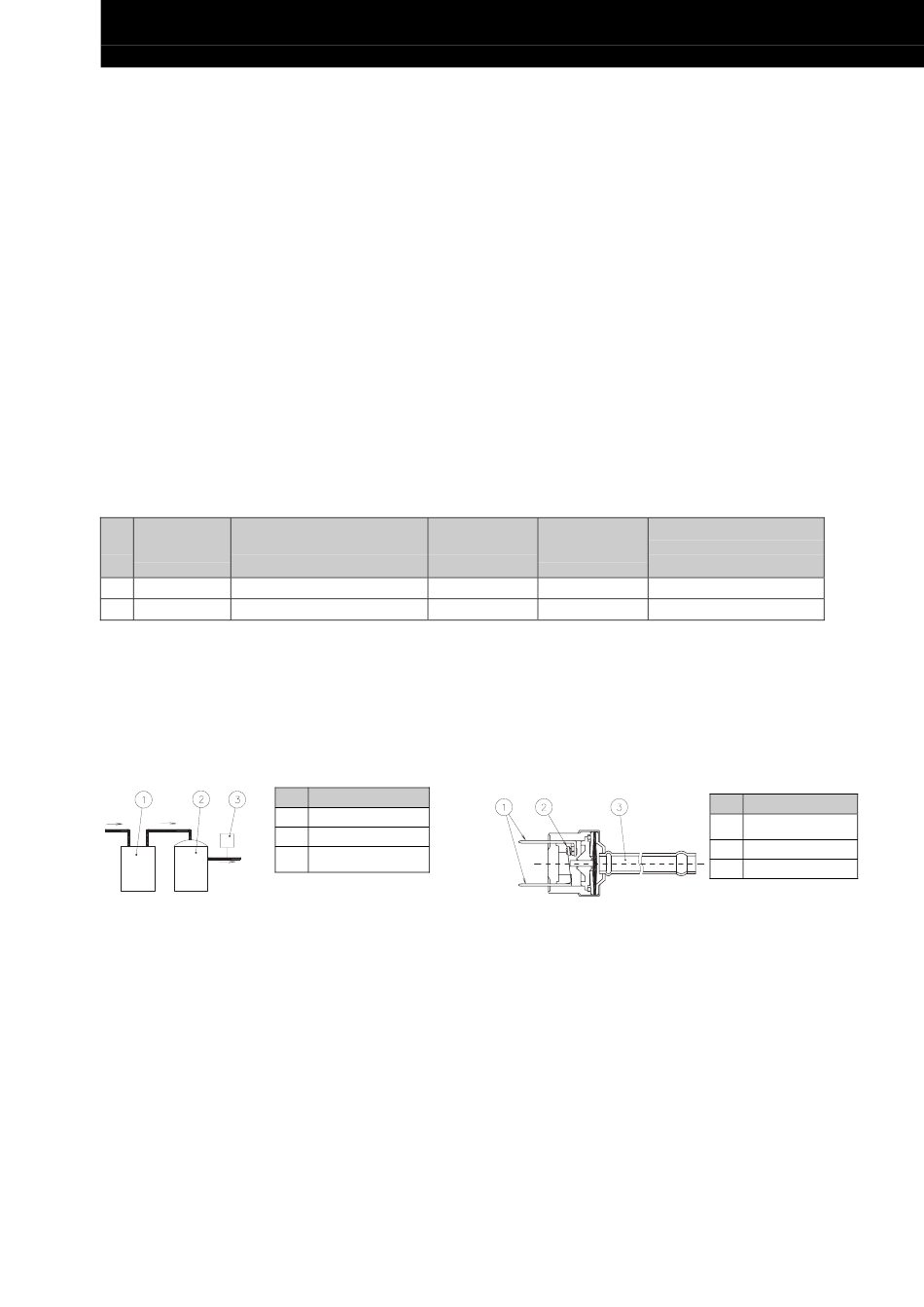

Localização do Pressóstato de Alta Pressão
Modelo de unidade exterior
RAS-3FSVG to RAS-6FSVG
RAS-3FSVNE to RAS-6FSVNE
No. Description
Acumulador

Compressor

Pressóstato de Alta

Pressão
- Arranque e Funcionamento: Verifique que todas as
válvulas de retenção estão totalmente abertas e que
não existem obstáculos nas entradas/saídas antes do
arranque e durante o funcionamento.
- Manutenção: Verifique periodicamente a pressão no
circuito de alta pressão. Se a pressão for superior à
pressão máxima admissível, pare o sistema e limpe o
permutador de calor ou elimine a causa que provoca
a anomalia de pressão.
Pressão
máxima
Refrigerante
admissível
(MPa)
R407C 3.3
4.15
R410A
NOTA:
O pressóstato de alta pressão está indicado no
diagrama de ligações eléctricas da unidade exterior
como "PSH", estando ligado à placa de circuito
impresso(PCB1) da unidade exterior.
Estrutura do Pressóstato de Alta Pressão

PERIGO:
- Não altere o ajuste do pressóstato de alta pressão ou
do valor de corte de alta pressão no local de
instalação. A alteração destes ajustes pode provocar
ferimentos graves ou morte devido a explosão.
Valor de corte de
pressóstato alta pressão
(MPa)
3.15 ~ 3.25
4.00 ~ 4.10
No. Description
Ligação a cabo

eléctrico
Ponto de Contacto

Pressão Detectada

