BEDIENINGSPROCEDURE VOOR DE AANPASSING VAN DE JALOEZIEAFSLUITER
1. Wanneer u op de schakelaar SWING LOUVER
drukt, begint de jaloezieafsluiter te werken. Het
bereik van de kantelhoek van de afsluiter is
ongeveer 70° van de horizontale positie naar
de neerwaartse positie. Wanneer de markering
" " beweegt, geeft dit voortdurend de
werking van de jaloezie aan.
Jaloez
2. Wanneer de jaloezie niet hoeft te bewegen,
ieafsl
drukt u opnieuw op de schakelaar SWING
LOUVER. De jaloezie wordt dan stopgezet in
uiter
de hoek die wordt aangegeven met de richting
instell
van de markering "
en
3. Wanneer het systeem wordt opgestart voor
verwarmen en ontdooien en de thermostaat
AAN staat, is de luchtuitlaathoek ingesteld (20°
bij RCI-serie en 40° bij RCD-serie). Wanneer
de temperatuur van de uitlaatlucht hoger wordt
dan ongeveer 30 °C, wordt het kantelen van de
jaloezieën gestart.
1. Tijdens het koelen en drogen kan de
luchtuitlaathoek op 5 posities worden
ingesteld. Tijdens het verwarmen kan de
luchtuitlaathoek op 7 posities worden
ingesteld.
2. Als u de positie van de jaloezie wilt vastzetten,
drukt u eerst op de schakelaar SWING
LOUVER om het kantelen van de jaloezie te
starten en drukt u nogmaals op de schakelaar
SWING LOUVER wanneer de jaloezie in de
gewenste positie staat.
3. Wanneer het systeem wordt opgestart voor
verwarmen en ontdooien en de thermostaat
AAN staat, is de luchtuitlaathoek ingesteld (20°
bij RCI-serie en 40° bij RCD-serie). Wanneer
de temperatuur van de uitlaatlucht hoger wordt
dan ongeveer 30 °C, worden de
Jaloe
jaloezieafsluiters geactiveerd.
zie
4. Wanneer de hoek van de jaloezieën tijdens het
vastz
verwarmen is ingesteld op 55° (RCI), 65°
etten (RCD) of 70° (beide) en de bedrijfsmodus
wordt gewijzigd in koelen, worden de
jaloezieën automatisch ingesteld op een hoek
van 45° (RCI) of 60° (RCD).
OPMERKING:
De werkelijke hoek van de jaloezie wordt met
enige vertraging weergegeven op het LCD-
scherm. Wanneer u op de schakelaar SWING
LOUVER drukt, wordt de jaloezieafsluiter niet
onmiddellijk stopgezet. De jaloezie kantelt nog
eenmaal.

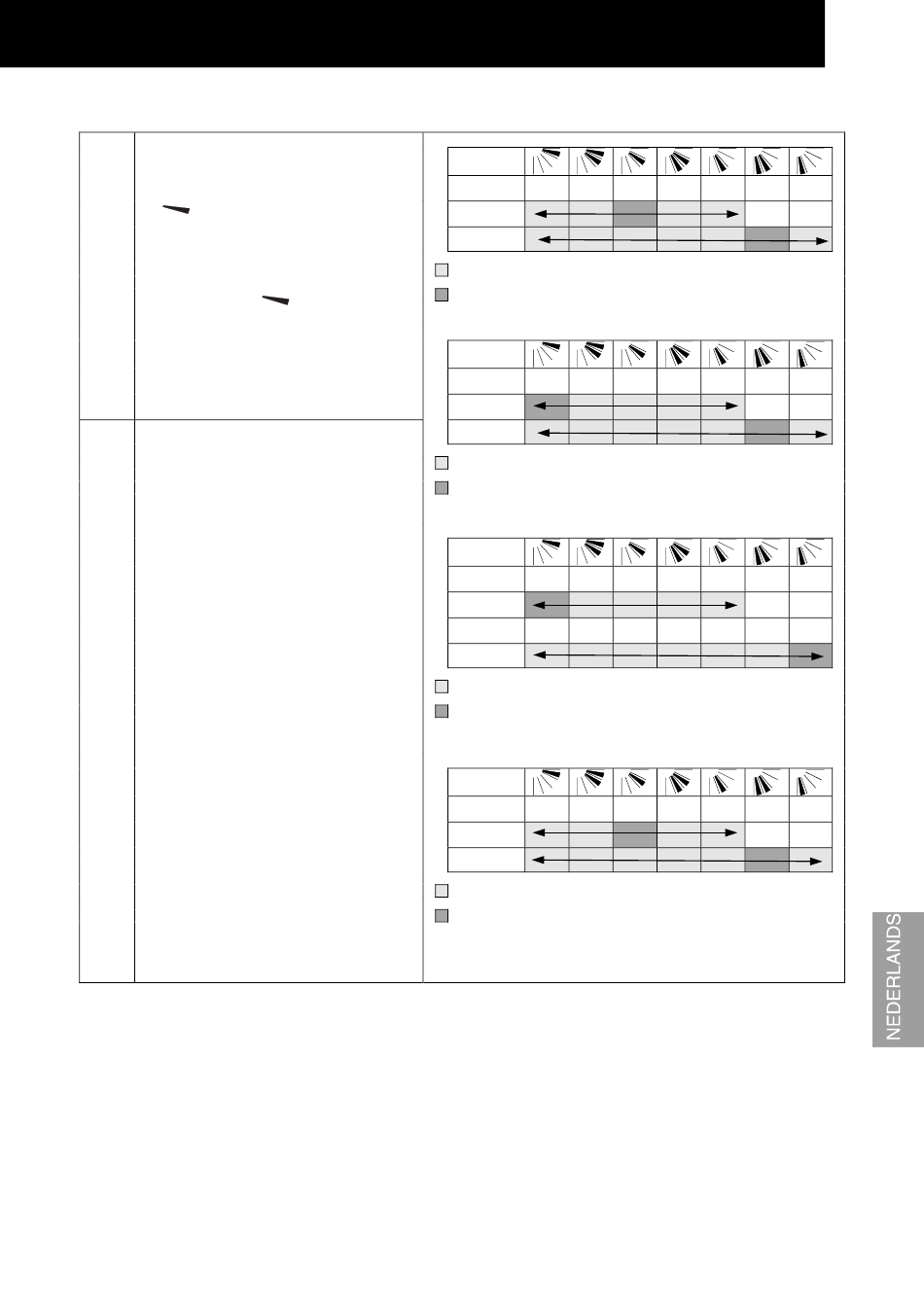

RCI (type 4-wegcassette)
Hoek jaloezie
Koelen/droge
Verwarming
Mogelijke hoeken
Aanbevolen hoek
".
RCD (type 2-wegcassette)
Hoek jaloezie
Koelen/droge
Verwarming
Mogelijke hoeken
Aanbevolen hoek
RPK (Wandmodel)
Hoek jaloezie
Koelen/droge
Hoek jaloezie
Verwarming
Mogelijke hoeken
Aanbevolen hoek
RPC (plafondmodel)
Hoek jaloezie
Koelen/droge
Verwarming
Mogelijke hoeken
Aanbevolen hoek
GEBRUIK VAN DE EXTERNE BEDIENING
Indicator
Circa Circa Circa
25° 30° 35°
(circa)
n
Indicator
Circa Circa Circa
40° 45° 50°
(circa)
n
Indicator
Circa Circa Circa
35° 40° 45°
(circa)
n
Circa Circa Circa
40° 45° 50°
(circa)
Indicator
Circa Circa
Horizon
15° 30°
(circa) taal
n
5
7
Circa Circa Circa Circa
40° 50° 55° 60°
Circa Circa Circa Circa
55° 60° 65° 70°
Circa Circa Circa Circa
50° 55° 60° 70°
Circa Circa Circa Circa
55° 60° 65° 70°
Circa Circa Circa Circa
40° 50° 60° 80°
