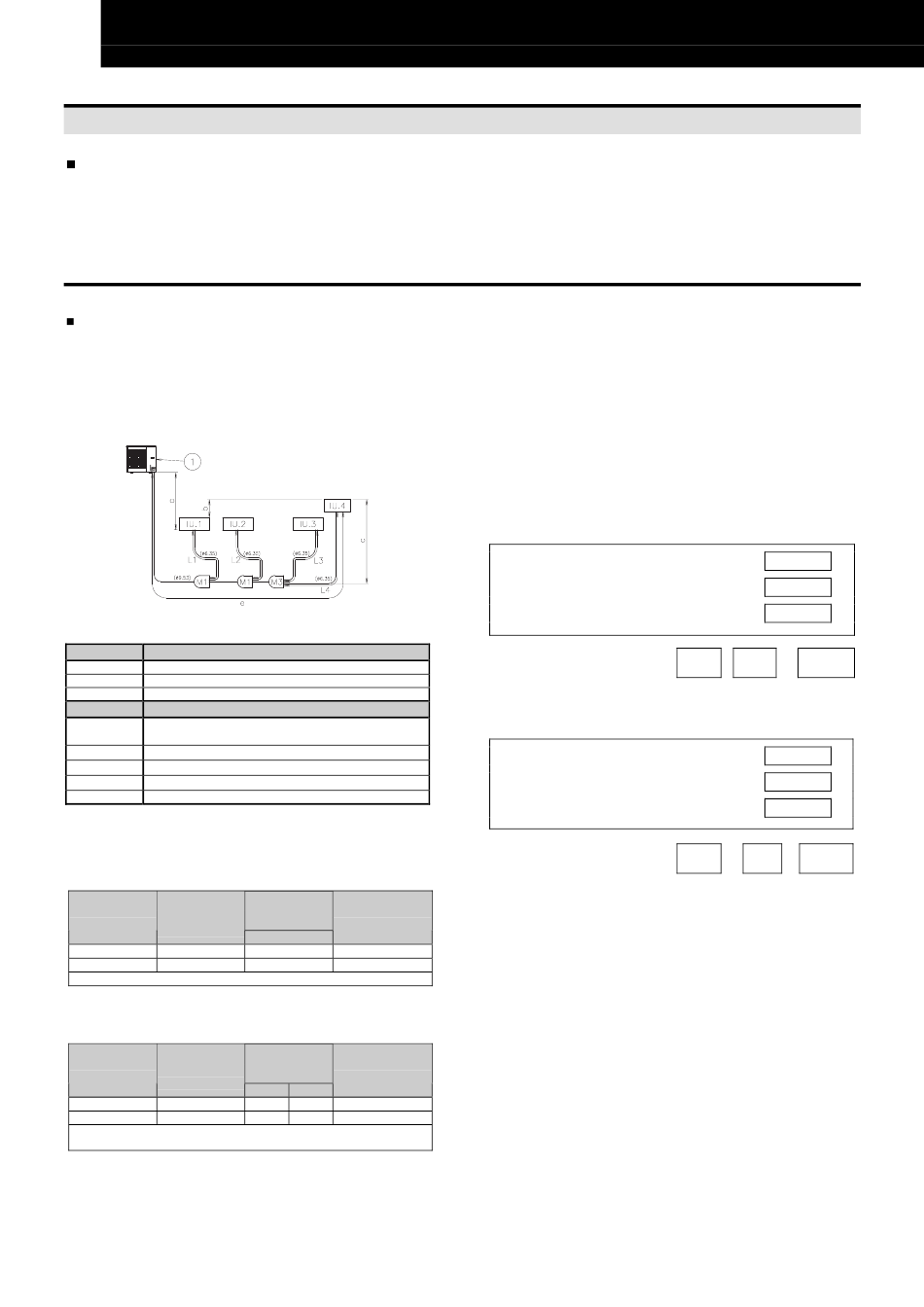

12. CARGA ADICIONAL DE REFRIGERANTE R410A
Carga adicional de refrigerante R410A
Embora tenha sido carregado refrigerante nesta unidade é
necessária uma carga adicional, de acordo com
comprimento de tubagem e as unidades interiores.
12.1. MÉTODO DE CÁLCULO DA CARGA ADICIONAL DE REFRIGERANTE (W KG):
A quantidade adicional de carga de refrigerante (W kg)
necessária para a tubagem de líquido é definida de
acordo com o comprimento da tubagem do sistema
Exemplo da Instalação RAS-3FSVNE + 4 Unidades
interiores
Diagrama:
Marca Descrição
Unidade exterior

M(1/2/3) Multi-Kit
UI(1/2/3/4) Unidade interior
Marca Dimensão
a ≤ 25 m (A posição da unidade exterior é superior)
a
a ≤ 25 m (A posição da unidade exterior é inferior)
b b ≤ 10 m
c c ≤ 10 m
e
Lt real (RAS-3FSVNE ≤ 50 m/RAS-(4/5)FSVNE ≤ 75 m)
L1/L2/L3/L4 Comprimento entre cada Unidade interior e os Multi-kits
É necessário o cálculo da carga adicional de refrigerante
(para as tubagens de líquido) de acordo com o comprimento
das tubagens: (W1)
Exemplo:
Comprimento
Diâmetro da
total da
tubagem (mm)
tubagem (m)
9,53 Ø 45 m
6,35 Ø 5+3+3+5
Quantidade de carga adicional total para a tubagem de líquido = 1,67 kg
Tabela em branco: (Preencha os espaços em branco com os
dados do sistema)
Comprimento
Diâmetro da
total da
tubagem (mm)
tubagem (m)
9,53 Ø
6,35 Ø
Quantidade de carga adicional total para a tubagem de líquido =
kg
NOTA:
NÃO é necessária uma carga de refrigerante
adicional para as unidades interiores
Carga
adicional Quantidade Sub
(kg/m) Total (kg)
3 Hp
0,03 45 x 0,03 = 1,35
0,02 16 x 0,02 = 0,32
Carga
adicional Quantidade Sub
(kg/m) Total (kg)
3 Hp 4/5 Hp
0,03 0,06 x =
0,02 0,03 x =
Pontos principais:
Determine a quantidade adicional de refrigerante de
-
acordo com o procedimento apresentado a seguir, e
carregue-o no sistema.
Registe a quantidade adicional de refrigerante para
-
facilitar os trabalhos de assistência técnica posteriores.
Carga total de refrigerante do sistema (Tw):
Tw= (Carga de refrigerante na Unidade exterior
fornecida de fábrica) + (Carga de refrigerante
adicional)
NOTA:
Consulte o capítulo 11.4.4 "Carga de refrigerante na
Unidade exterior (fornecida de fábrica").
- Preencha um quadro como este para recordar as
informações importantes
Exemplo:
Carga adicional de refrigerante
Carga de refrigerante na Unidade exterior.
Data do trabalho de carga de refrigerante
Carga total de refrigerante no
sistema
Tabela em branco: (Preencha os espaços em branco com os
dados)
Carga adicional de refrigerante
Carga de refrigerante na Unidade exterior
Data do trabalho de carga de refrigerante
Carga total de refrigerante no
sistema
NOTA:
Carregue o refrigerante (R410A) no sistema de
acordo com as instruções descritas no Capítulo 13.
1,67
1,75
25/04/05
1,67 + 1,75 = 3,42 kg
/ /
+ = Kg
