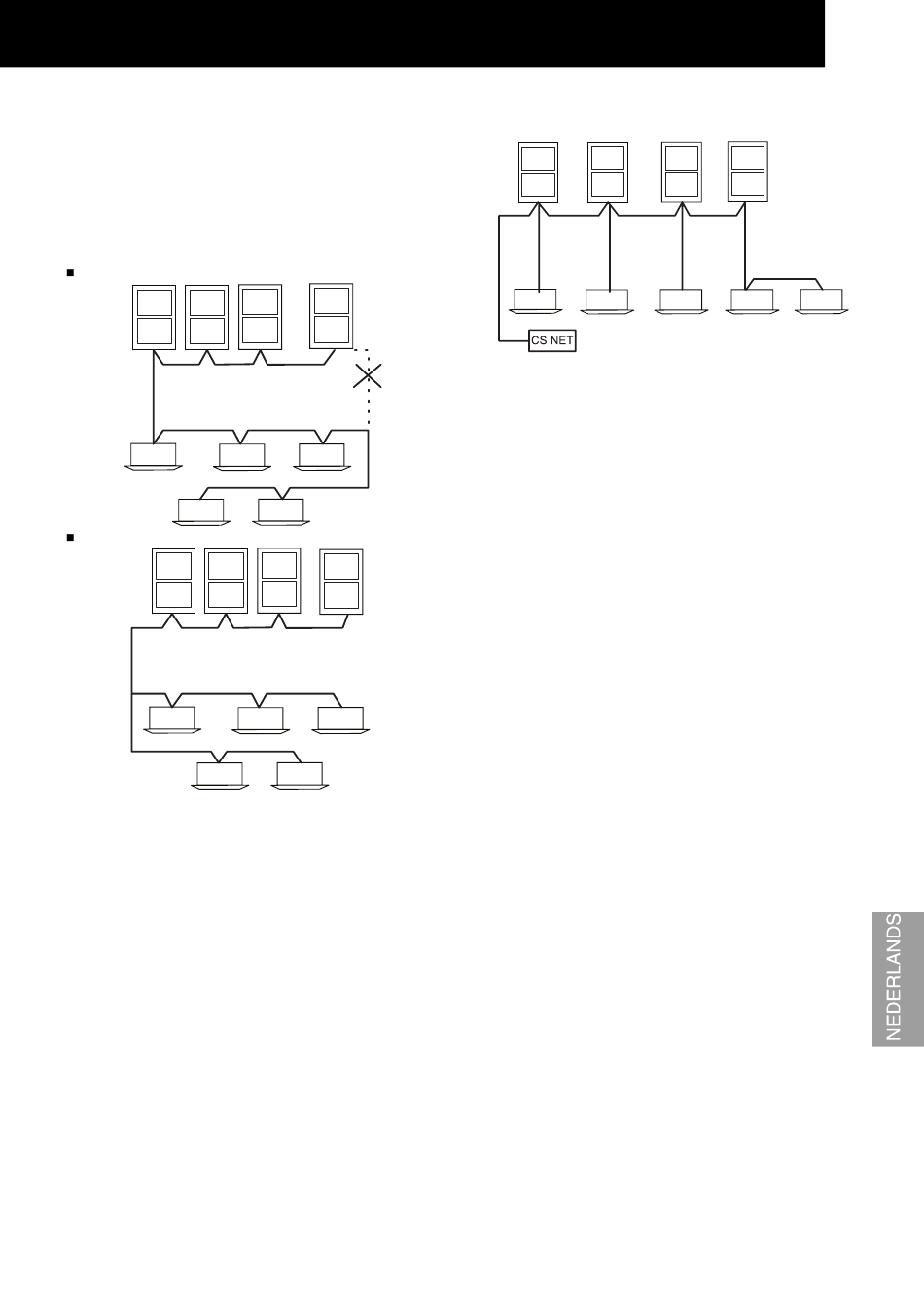

3. Systeemvoorbeeld van H-LINK
Gebruik van H-LINK-systeem voor alleen
airconditioning:
Het H-LINK-systeem wordt in twee gevallen gebruikt:
(1) Gebruik van H-LINK-systeem voor alleen
airconditioning, en
(2) Gebruik van H-LINK-systeem voor airconditioning
met centrale besturing. De systeemvoorbeelden zijn
hieronder afgebeeld.
Kabelaansluiting met alle units
Kabelaansluiting voor elke vloer
ELEKTRISCHE BEDRADING
- Als H-LINK niet wordt toegepast als de elektrische
bedrading wordt aangebracht
OPMERKING:
Leg de bedrading niet in een lus.
Wanneer H-LINK niet wordt toegepast bij het
aanbrengen van de elektrische bedrading, zoals
hierboven afgebeeld, wordt H-LINK toegepast nadat
de bedrading voor de instrumenten is voltooid. De
dip-schakelaars moeten dan ook worden ingesteld
volgens 'Instelling van dip-schakelaars op printplaat'.
4. Instelling van dip-schakelaar van printplaat van
binnenunit en buitenunit.
De dip-schakelaars van alle binnen- en buitenunits
moeten worden ingesteld.
