Définition du repère utilisateur
Cette section décrit la définition du repère utilisateur.
en0400000887

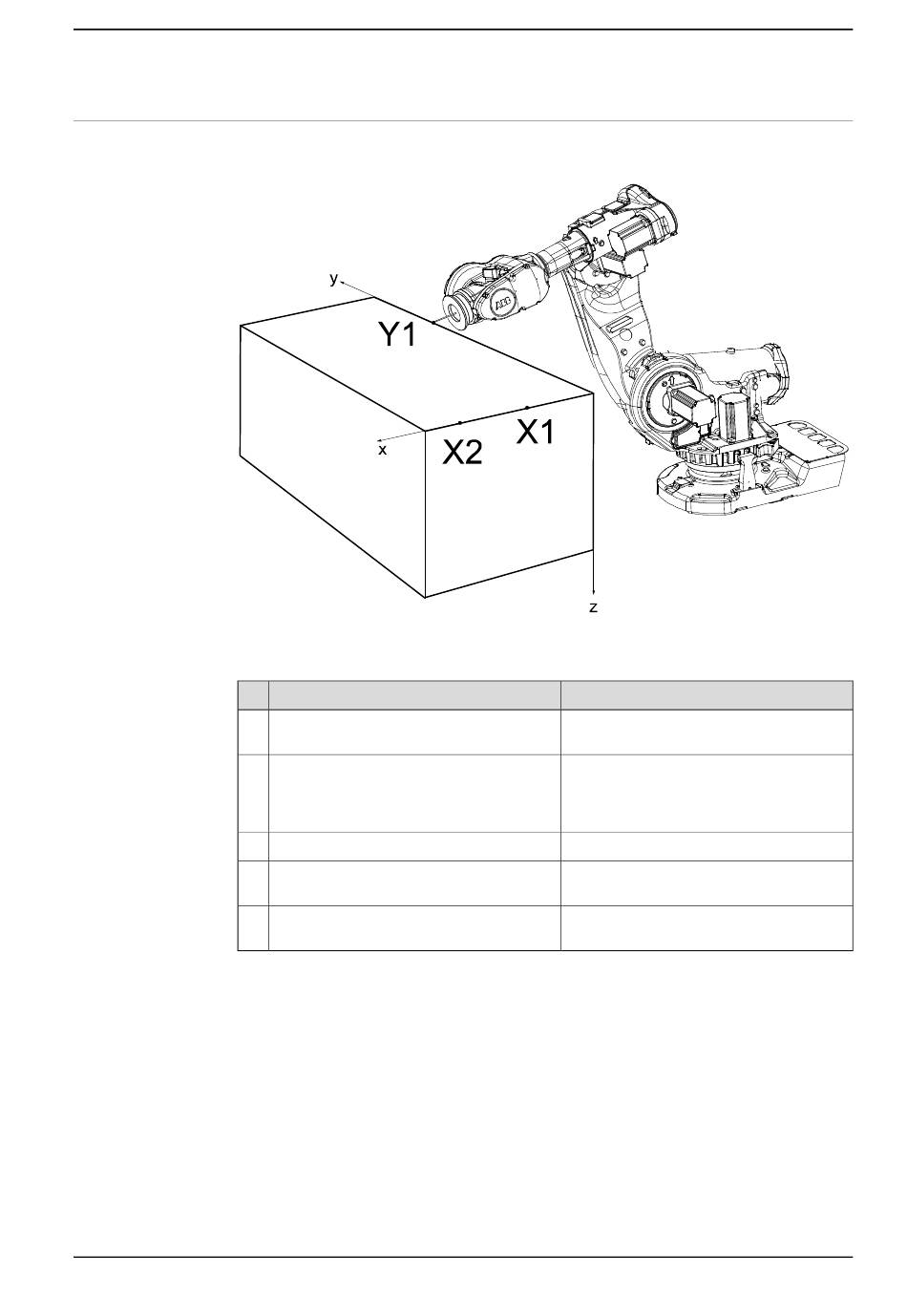

L'axe x traverse les points X1-X2, et l'axe y, le point Y1.
1
2
3
4
5
Manuel d'utilisation - IRC5 avec FlexPendant
3HAC050941-004 Révision: G
5.6.3 Définition du système de coordonnées du repère objet
Action
Dans le menu contextuel Méthode de
l'utilisateur, appuyez sur 3 points.
Appuyez sur la gâchette de validation à
trois positions et pilotez manuellement le
robot jusqu'au premier point (X1, X2 ou Y1)
à définir.
Sélectionnez le point dans la liste.
Appuyez sur Modifier la position pour dé-
finir le point.
Répétez les étapes 2 à 4 pour les points
restants.
© Copyright 2018- ABB. Tous droits réservés.
5 Programmation et test
Informations
Une grande distance entre les points X1
et X2 est préférable, car elle permettra une
définition plus précise.
Suite page suivante
Suite
