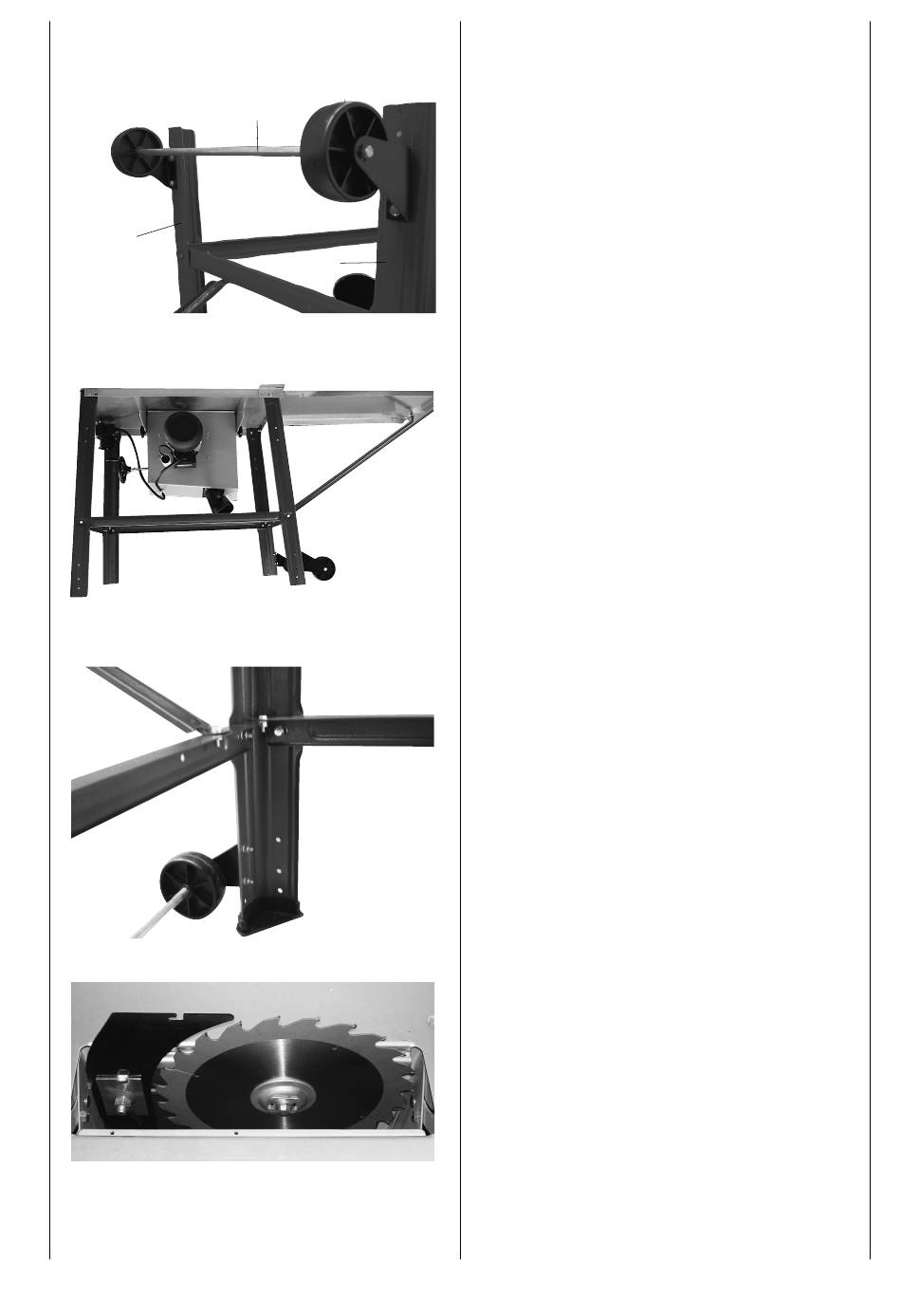

Sl. 9
Montirajte napravo za premikanje 16 na spodnje noge
stojala 4 in 5 s 4 šestrobnimi vijaki M6 x 16, 4 podložkami
6 in 4 maticami M6.
Vijake rahlo zategnite z roko
Sl. 10
Stroj postavite na noge, čvrsto zategnite vse vijake mize,
noge in opornike (razen naprave za premikanje).
Sl. 11
Napravo čvrsto zategnite v položaju, da se kolesa rahlo
dotikajo tal.
Sl. 12/12.1
Montirajte cepilnik žaginega lista v skladu z opisom na
sliki. Rahlo odpustite vijak (ne odvijte do konca) in ga po
nastavljanju ponovno zategnite. Vložek žaginega lista
19, Sl. 15, mora pri tem biti oddaljen.
