DOK-CONTRL-SLC*HW*****-OP07-FR-P
IndraControlSafeLogic compact Matériel
4.8.2
Raccordement d'un système Flexi Line
Câble Flexi Line
ATTENTION
Il n'est pas permis d'utiliser d'éléments tampons comme les ponts, les répé‐
teurs et les optocoupleurs CAN dans un système Flexi Line. En règle généra‐
le, hormis les stations Flexi Line, aucun autre composant n'est permis. Dans
le cas contraire, l'opérateur de la machine courrait un risque.
Les stations d'un système Flexi Line sont connectées comme suit les unes
avec les autres :
●
Raccorder la connexion "NEXT" de chaque station avec la connexion
"PRE" de la station suivante.
●
Connecter respectivement les bornes à désignation identique les unes
avec les autres, par conséquent A avec A et B avec B.

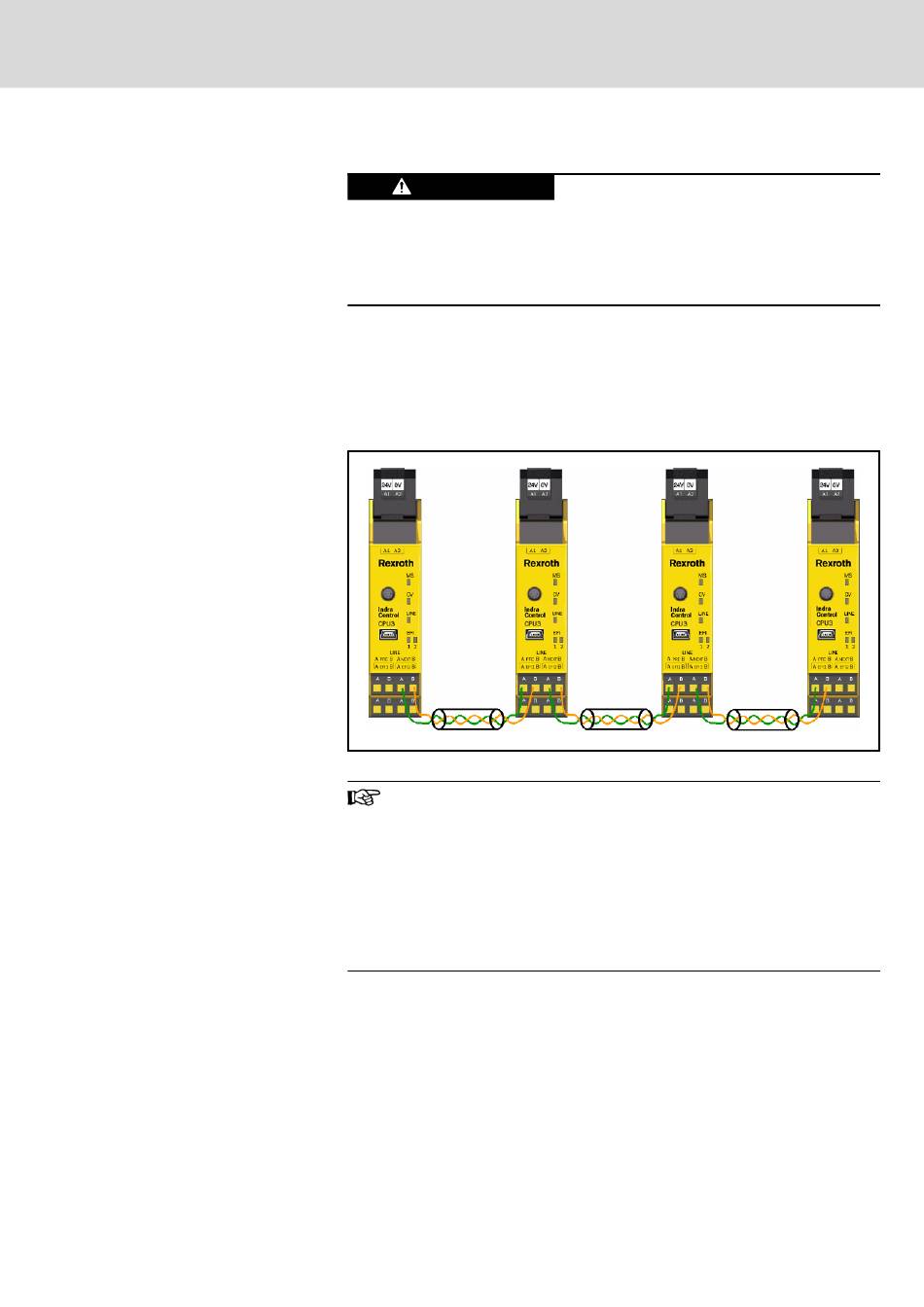

Fig. 4-9:
Raccordement d'un système Flexi Line
●
Pour les connexions Flexi Line sur le module principal, il
n'est pas nécessaire d'ajouter une résistance de terminaison
externe.
●
Il n'est pas permis d'effectuer un câblage en étoile, ni com‐
portant des tronçons isolés.
●
Les conducteurs non utilisés doivent être raccordés à la ter‐
re fonctionnelle à chaque extrémité.
●
La tension maximale admissible sur les entrées Flexi Line
est de ± 30 V (par rapport à la borne A2 = 0 V CC).
Les stations Flexi Line peuvent être raccordées au moyen de câbles CAN
(paires torsadées blindées).
Bosch Rexroth AG
Raccordement d'appareils
Ne pas utiliser d'élément tampon dans un
système Flexi Line !
85/171
