94/171
Bosch Rexroth AG
Montage et démontage
6.2
Étapes du démontage de modules

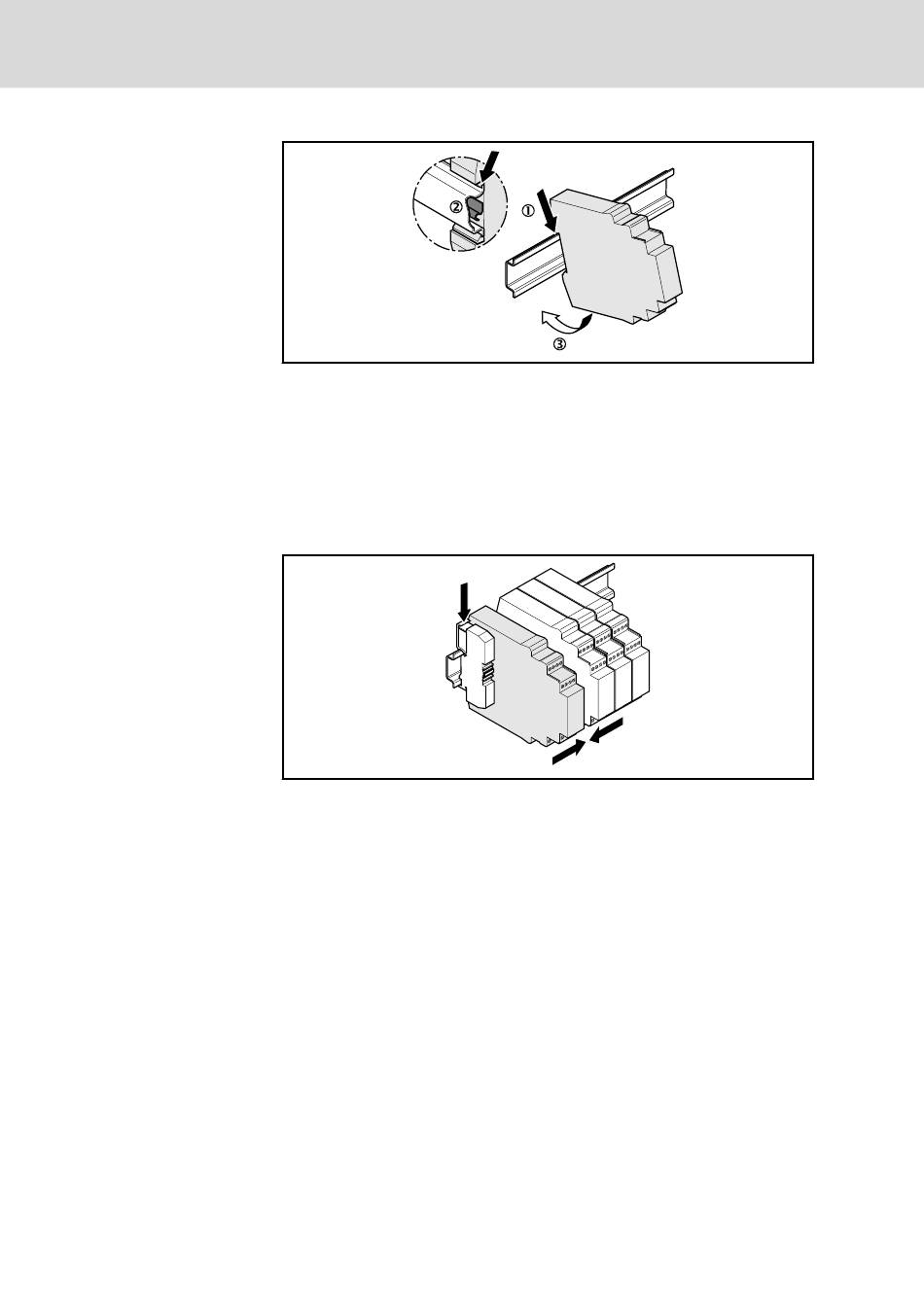

Fig. 6-1:
Accrocher le module sur le rail normalisé
●
S'assurer que la tension de service du système SafeLogic compact est
bien coupée.
●
Suspendre le dispositif sur le rail de montage DIN (①).
●
Il faut s'assurer que le ressort de mise à la terre appuie correctement
(②). Le ressort de mise à la terre du module doit bien appuyer sur le rail
de montage DIN pour assurer une bonne continuité électrique.
●
Verrouiller le module sur le rail de montage DIN en appuyant légère‐
ment dans le sens de la flèche (③).
Fig. 6-2:
Installer des clips d'extrémité
●
Si plusieurs modules sont présents, il faut les presser les uns contre les
autres, un à un, comme indiqué par les flèches jusqu'au verrouillage
des connecteurs.
●
Installer un clip d'extrémité à gauche comme à droite.
Après le montage, procéder selon les étapes suivantes :
●
Établir les connexions électriques
page
97)
●
Configuration (cf. notice d'instructions "IndraControl SafeLogic compact
Logiciel Designer")
●
Contrôler l'installation
mière mise en service" à la page
1. Retirer les répartiteurs à enficher avec leur câblage et les clips d'extré‐
mité.
DOK-CONTRL-SLC*HW*****-OP07-FR-P
IndraControlSafeLogic compact Matériel
(chap. 7 "Installation électrique" à la
(chap. 9.2 "Tests et essais préalables à la pre‐
104)
