Indicateurs et descriptions des bornes
Fig. 3-23:

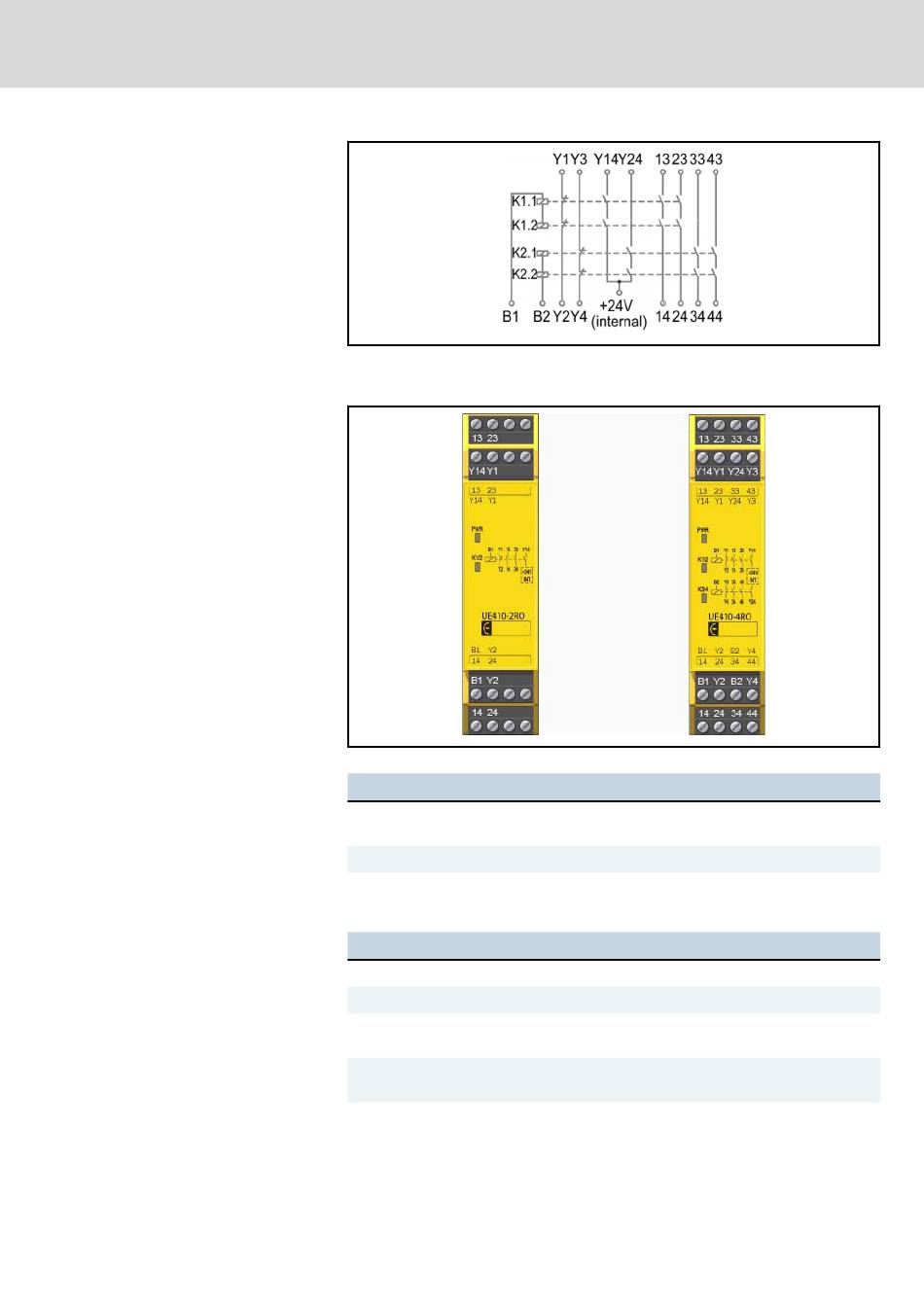

Structure interne du SLC-A-UE410-4RO
Fig. 3-24:
Indicateurs SLC-A-UE410-2RO et SLC-A-UE410-4RO
Indication
Signification
PWR (vert)
La tension d'alimentation est présente via le bus de sécu‐
rité.
K1/2 (vert)
Relais K1/K2 – contacts de sécurité fermés
K3/4 (vert)
Relais K3/K4 – contacts de sécurité fermés
Tab. 3-33:
Indicateurs SLC-A-UE410-2RO et SLC-A-UE410-4RO
Affectation
Description
B1
Raccordement relais K1/K2
13/14 et 23/24
Contacts de sécurité pour circuit de désactivation K1/K2
Y1/Y2
Circuit de retour du contrôle des contacteurs (EDM), con‐
tact NF
Y14
Contact NO de sécurité K1/K2, limité en courant (cf.
12 "Caractéristiques techniques" à la page
Tab. 3-34:
Bornes SLC-A-UE410-2RO
Bosch Rexroth AG
61/171
Description du produit
chap.
117)
