ULTRAFLEX

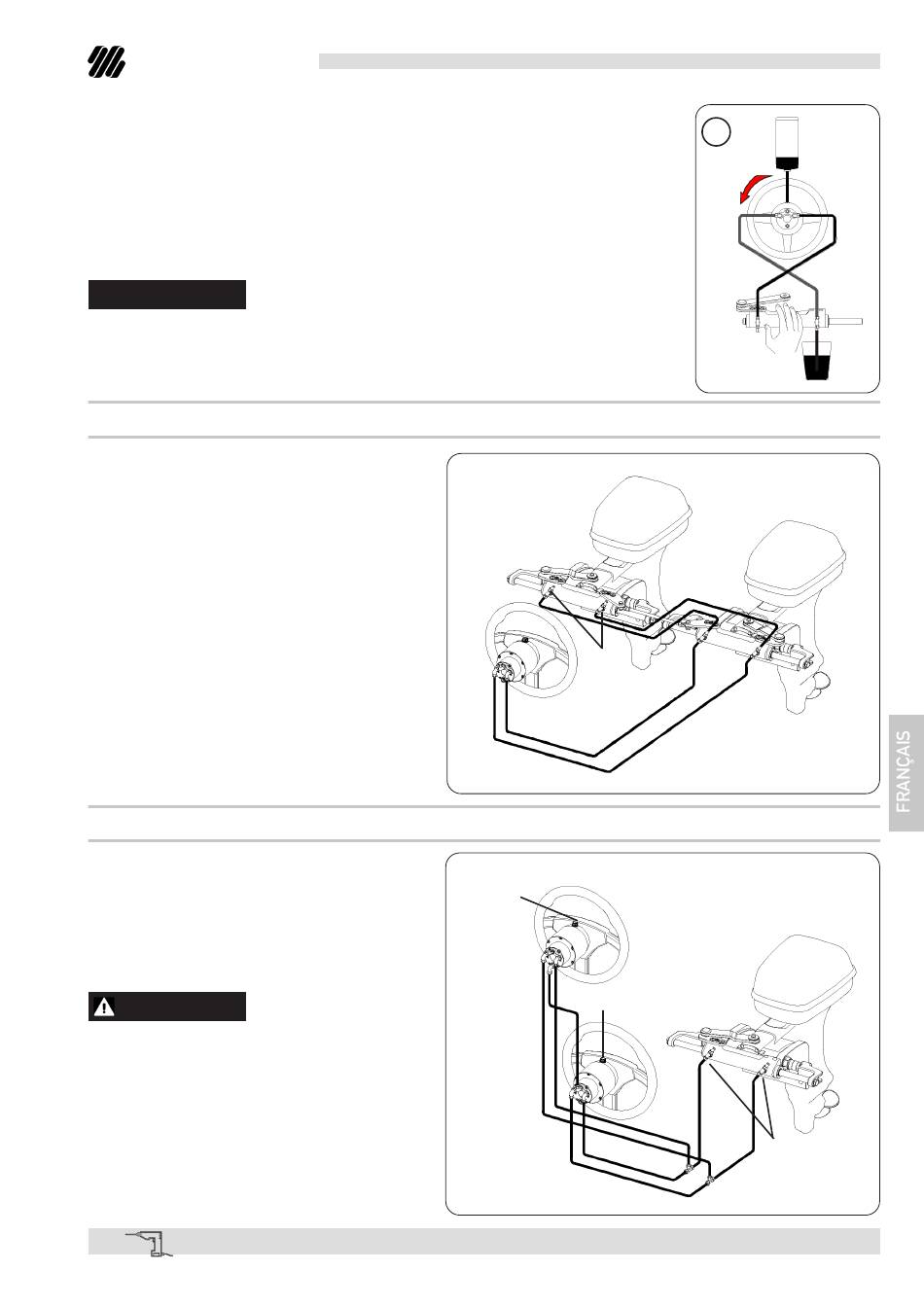

- Ouvrir l'autre soupape de purge et positionner le bac de récupération de l'huile
de l'autre côté. Tenir le corps du vérin dans cette position et tourner lentement
le volant comme indiqué dans la figure 4, jusqu'à ce que de l'huile sans bulles
sort de la soupape de purge.
Ensuite fermer la soupape de purge.
- Répéter de nouveau toute la procédure afin d'assurer l'absence totale d'air dans
le circuit.
NOTE
Dans le cas de poste de gouvernement unique, moteur double, vérin unique et barre
d'accouplement, la procédure décrite est pareille.
3.7.3 Poste de gouvernement unique/ vérin double
- Dévisser manuellement les deux soupapes de
purge sur les raccords en T du vérin et pousser
les vérins d'un côté jusqu'au fin de course.
- Positionner la bouteille de l'huile comme indi-
qué au paragraphe 3.7.1.
- Suivre la même procédure de purge indiquée
pour le poste de gouvernement unique/vérin
unique (paragraphe 3.7.2).
Pendant la rotation du volant faire attention car
les deux vérins sont en mouvement.
- Répéter plusieurs fois toute la procédure afin
d'assurer l'absence totale d'air dans le circuit.
3.7.4 Poste de gouvernement double/ vérin unique
- Dévisser manuellement les deux soupapes de
purge sur les raccords en T du vérin et pousser
les vérins d'un côté jusqu'au fin de course.
- Positionner la bouteille de l'huile près du poste
de gouvernement principal (supérieur) suivant
les indications indiquées au paragraphe 3.7.1.
AVERTISSEMENT
Attendre que l'huile atteigne le réservoir inférieur
et que les deux réservoirs soient remplis.
- Suivre la procédure de purge indiquée au pa-
ragraphe 3.7.2 en partant du poste de gouver-
nement inférieur et la répéter en agissant sur
le poste de gouvernement supérieur.
bouchon avec
évent (noir)
VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD
Manuel d'installation et d'entretien
4
soupapes
de purge
bouchon sans
évent argent
soupapes
de purge
page 93
-
de 103
