ULTRAFLEX
1.4 Description du vérin UC128-OBF
Le vérin UC128-OBF est un vérin hydraulique hors-bord à assemblage frontal conçu et fabriqué pour être utilisé
comme composant d'un système de gouvernement hydraulique comme décrit au paragraphe précédent.
Le vérin est appliqué au tube de guidage des moteurs disponibles sur le marché comme indiqué dans l'annexe
"Application guide". En effet grâce à l'emploi de trois bras de renvoi et d'une série d'entretoises des dimensions
adéquates, le vérin peut être adapté à n'importe quel type d'installation. Pour les applications avec moteur double,
le vérin unique doit être assemblé avec une barre d'accouplement (voir par. 1.3) ou on peut utiliser deux vérins
dont un standard et l'autre port connectés par une barre d'accouplement. Dans la version standard le bras de
renvoi est assemblé à droite, alors que dans la version port le bras de renvoi est assemblé à gauche (voir figures

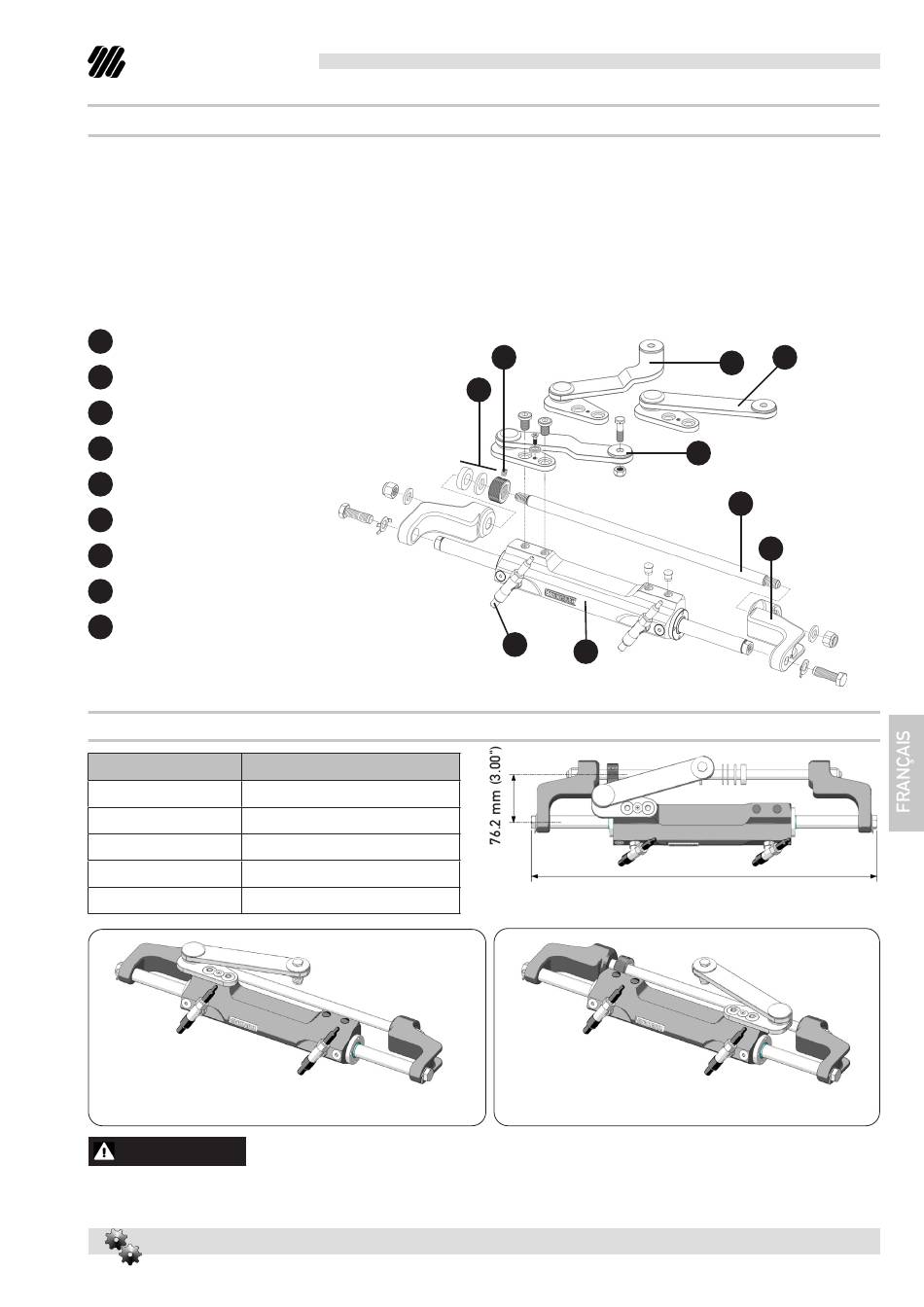

par. 1.5). La figure ci-dessous montre les composants principaux du vérin:
1
Corps du vérin
2
Raccords de connexion et purge
3
Etriers
4
Tige tube de guidage
5
Entretoises
6
Bague d'espacement
7a
Bras de renvoi droit (UC128-OBF/1)
7b
Bras de renvoi façonné (UC128-OBF/2)
7c
Bras de renvoi courbe (UC128-OBF/3)
1.5 Caractéristiques techniques
SPECIFICATIONS
Volume
Poissée maximale*
450 Kg - 992 lbs (@70 bar)
Diamètre intérieur
Course
Huile
VERSION STANDARD (STARBOARD)
ATTENTION
*La poussée du vérin indiquée est une poussée théorique calculée avec une pression de système de 70bar. Cette poussée
ne correspond pas à celle normale d'emploi du système mais elle représente la condition limite d'emploi.
UC128-OBF/1 -/2 -/3
120 cc - 7.8 cu. in
35 mm - 1.37"
198 mm - 7.79"
OL150 Ultraflex
VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD
Manuel d'installation et d'entretien
6
5
2
1
VERSION PORT
7a
7c
7b
4
3
544 mm (21.43")
page 79
-
de 103
