ULTRAFLEX
3.5 Installation tuyaux
NOTE
Sauf disposition spécifique, pour les couples de serrage considérer une tolérance de ±5% par rapport à la valeur
indiquée.

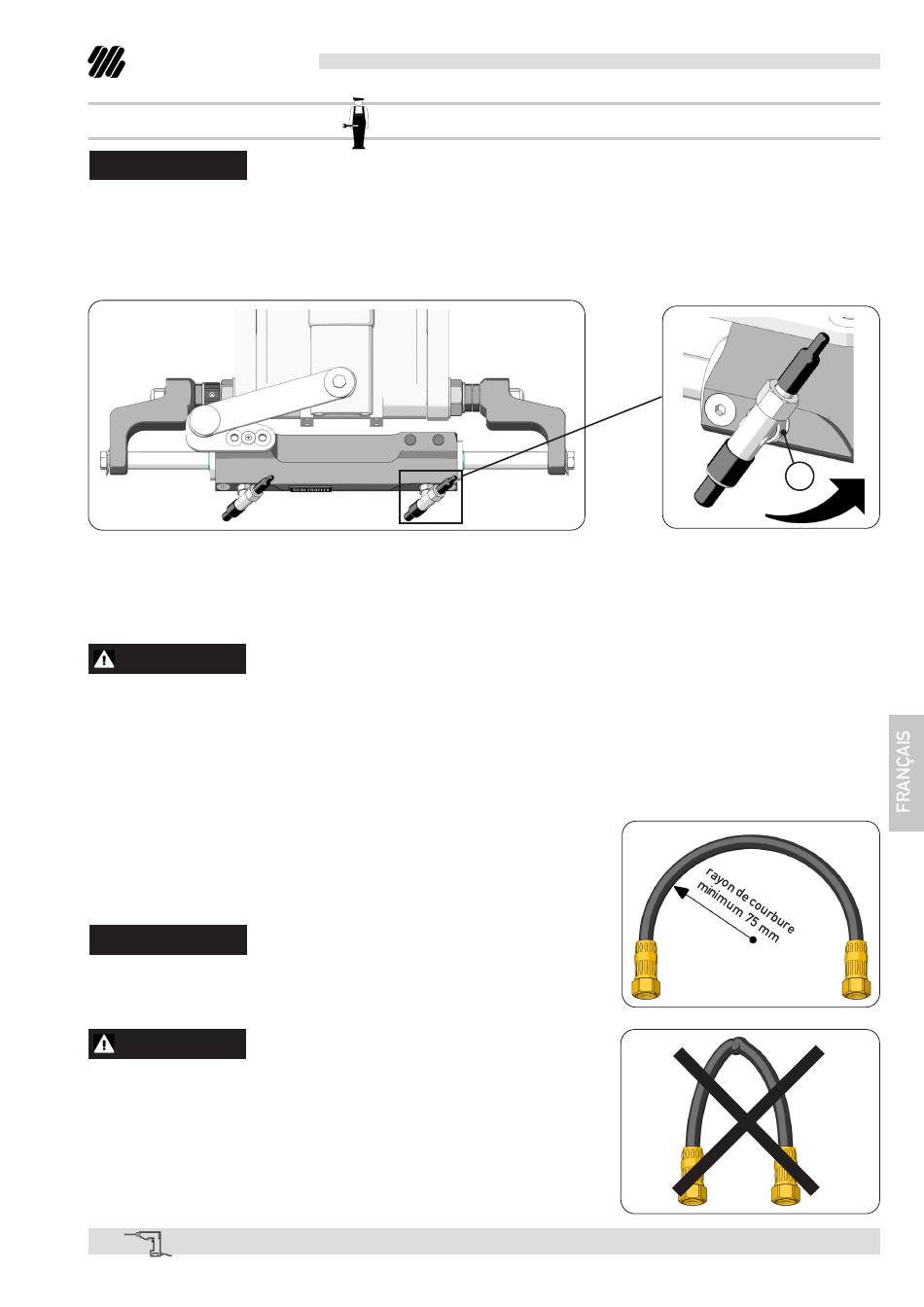

Les deux raccords assemblés sur le corps du vérin sont déjà orientés et prêts pour être utilisés. Pour en modifier
l'orientation procéder de la façon suivante:
1. desserrer l'écrou de blocage (A) à l'aide d'une clé de 11/16";
2. orienter le raccord selon ses exigences;
DANGER
Ne pas dévisser les raccords pour plus d'un tour (360°).
3. serrer de nouveau l'écrou de blocage avec couple de serrage de 20[Nm] (15[lb∙ft]) jusqu'à porter la rondelle à
sa fin de course.
Visser les tuyaux sur les raccords du vérin avec couple de serrage de 20[Nm] (15[lb∙ft]).selon les instructions
ci-dessous:
-
rayon de courbure minimum des tuyaux 75 mm;
-
absence d'interférence pendant le basculement du moteur;
-
absence d'interférence avec l'arcasse;
NOTE
En cas de systèmes avec plusieurs moteurs, identifier le vérin babord
et le vérin tribord et leurs connexions de sorte à les pouvoir distinguer
facilement si nécessaire.
AVERTISSEMENT
Une courbure excessive du tuyau pourrait en causer la rupture intérieure
et compromettre le bon fonctionnement du système. Dans ce cas il faut
remplacer le tuyau endommagé.
VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD
Manuel d'installation et d'entretien
page 89
-
A
NON
de 103
