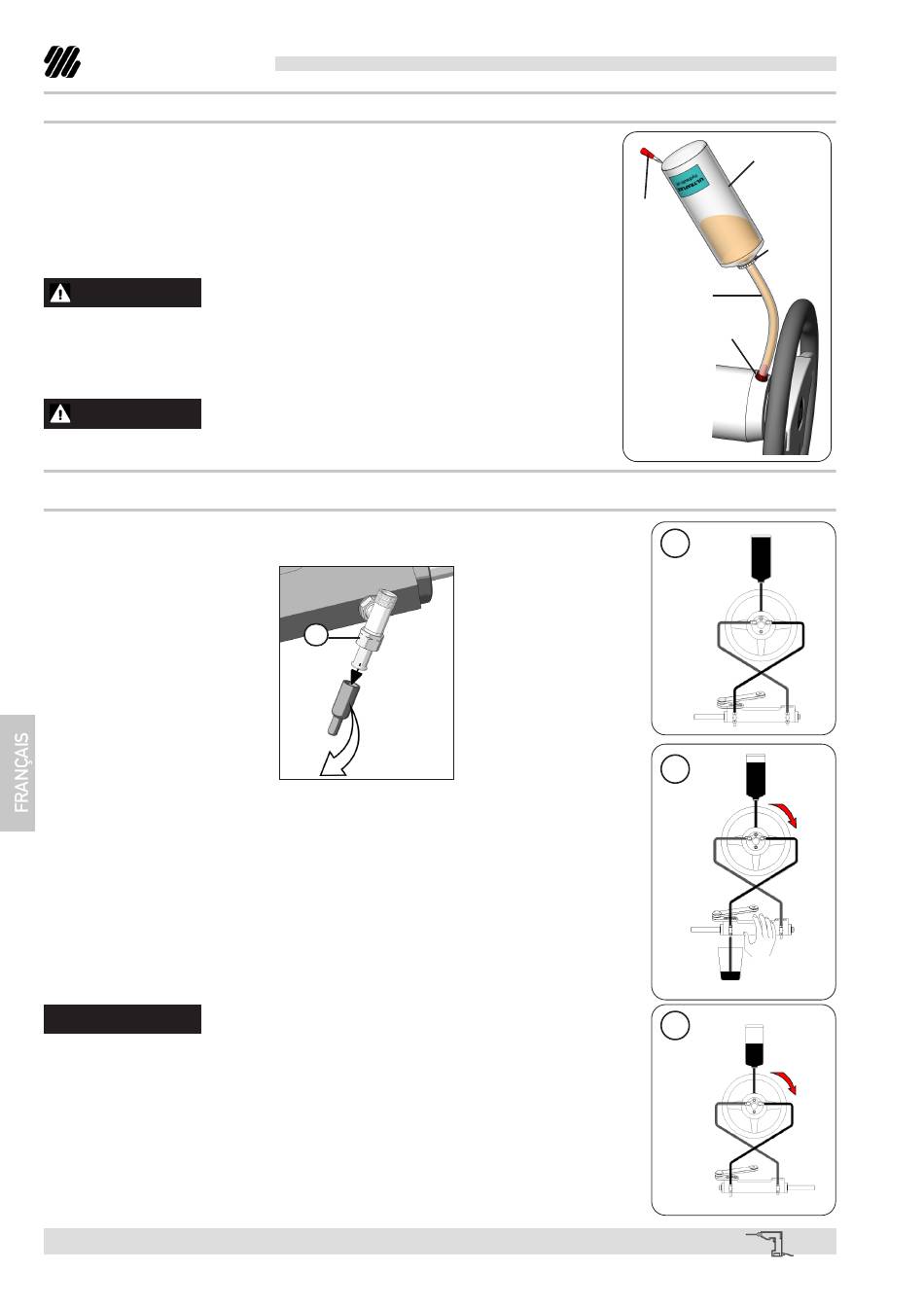

3.7.1 Positionnement de la bouteille de l'huile
Pour effectuer cette opération il faut avoir le kit de remplissage huile (1 pointeau, 1
tuyau transparent, 1 raccord porte tuyau et 1 bec pour la bouteille huile) NON fourni.
- Enlever le bouchon provisoire de la pompe et insérer le raccord de remplissage.
- Fixer un bec à une bouteille nouvelle d'huile hydraulique, en connectant le
tuyau flexible du raccord de remplissage au bec de la bouteille.
- Renverser la bouteille et la percer à l'aide de l'aiguille, comme indiqué dans la figure,
de sorte à faciliter le passage de l'huile vers la pompe.
Remplir la pompe jusqu'à faire disparaître les bulles d'air dans le tuyau flexible.
AVERTISSEMENT
Lors du remplacement des bouteilles d'huile pendant la procédure de remplis-
sage, fermer toutes les soupapes de purge du vérin/des vérins. Pour vidanger
le système, vérifier que l'huile soit toujours présente dans le tuyau flexible. Si
pendant la procédure de purge de l'air entrerait dans le système, toute la procé-
dure devra être répétée.
ATTENTION
Remplacer la bouteille avant sa vidange et ne remployer l'huile sortie du système
qu'après au moins 24 heures.
3.7.2 Poste de gouvernement unique/ vérin unique
- Enlever les protections des deux soupapes de vidange et desserrer de max. 1,5
tours les écrous "A" des deux soupapes de vidange.
- Dévisser les deux soupapes de purge et pousser manuellement le corps du
vérin d'un côté comme indiqué dans la figure 1.
- Positionner la bouteille de l'huile comme indiqué au paragraphe 3.7.1.
- Fermer la soupape de purge du côté du fin de course du vérin et positionner un
bac de récupération de l'huile près de l'autre soupape de purge (comme indiqué
dans la figure 2).
- Tourner lentement le volant (comme indiqué dans la figure 2) de manière à
faire sortir l'huile à travers les tuyaux.
NOTE
Tenir d'une main le corps du vérin afin d'éviter tout déplacement causé par l'air qui
se trouve dans la chambre (figure 2).
- Quand l'huile (sans bulles d'air) commence à sortir de la soupape de purge, fermer
la soupape de purge et continuer à tourner le volant dans la même direction afin
de remplir la chambre du vérin (figure 3).
Pendant cette phase le corps du vérin se déplacera vers la direction opposée
jusqu'à la fin de sa course.
page 92
de 103 -
VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD
A
Manuel d'installation et d'entretien
aiguille
tuyau flexible
raccord de
remplissage
1
2
3
bouteille
huile
bec
