ULTRAFLEX

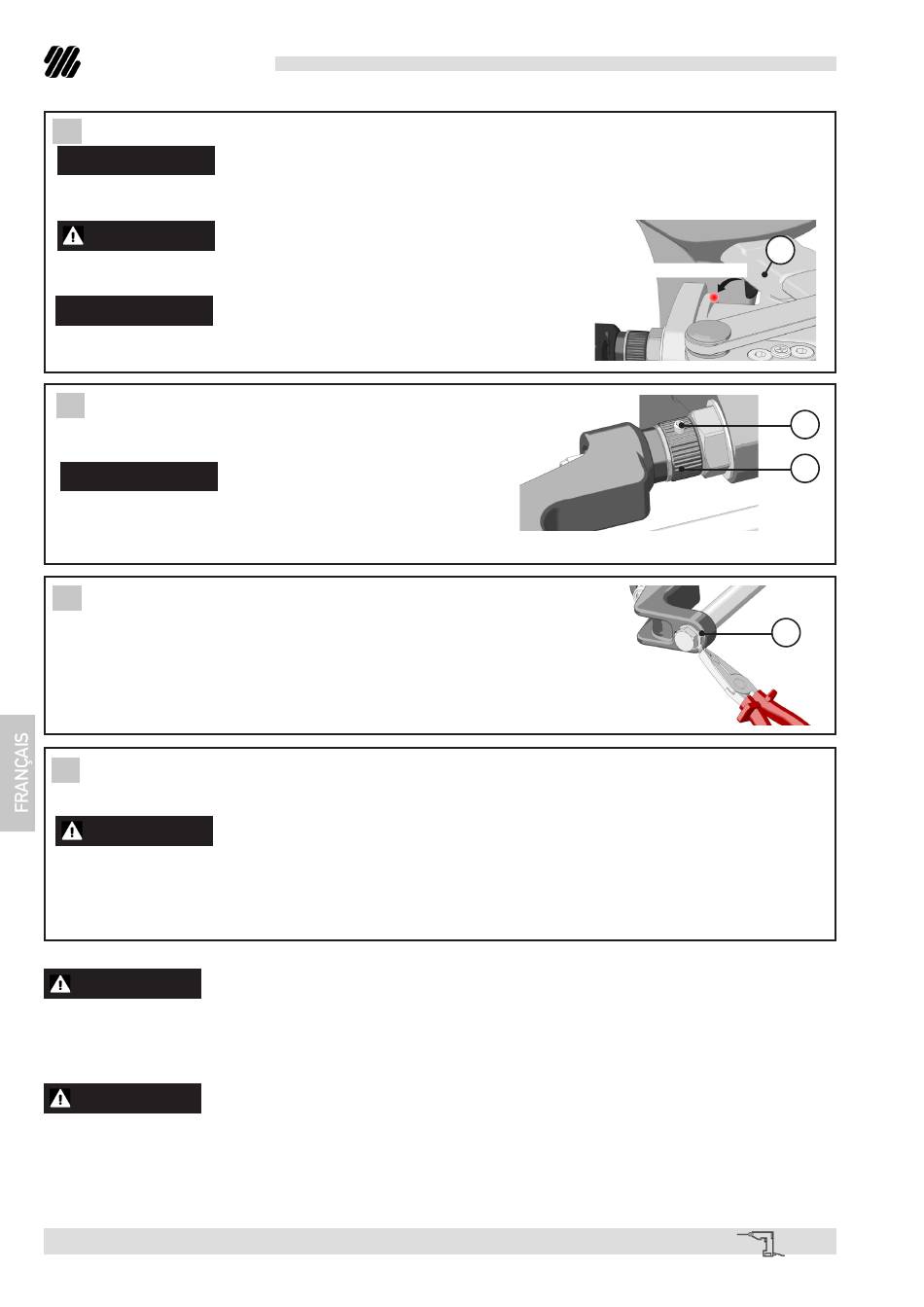

19 S'assurer que le vérin soit installé correctement en déplaçant manuellement le moteur à droite et à gauche.
NOTE
La rotation doit être la plus symétrique possible entre port et starboard de sorte à obtenir le même angle de bra-
quage des deux côtés.
AVERTISSEMENT
Le moteur doit s'arrêter à travers le fin de course du vérin sans entrer en
contact avec l'arrêt (17) sur le moteur.
NOTE
Dans le cas contraire répéter l'installation ou contacter le Service d'Assis-
tance Technique.
20 Serrer la vis sans tête (10) de la bague d'espacement (11) à
l'aide d'une clé Allen de 1/8" avec couple de serrage de 3[Nm]
(2 [lb∙ft]).
NOTE
Vérifier périodiquement l'absence de jeux entre la bague et le
tuyau moteur. En cas contraire, rattraper les jeux à l'aide de
la bague de réglage fin (11).
21 Plier les ailettes des rondelles de sûreté (15) en les faisant entrer en contact
avec la tête des vis parmi un pinceau, attention à ne pas faire endommager les
étriers au moyen d'une pince.
22 Vérifier à nouveau le mouvement correct du moteur pendant sa rotation droite/gauche aussi bien que
pendant son basculement.
AVERTISSEMENT
Dans cette phase le jeu doit être suffisant à éviter toute sorte de frottement mais il ne doit pas être excessif
car il pourrait causer l'instabilité du moteur, En cas de contact avec l'arcasse interrompre l'installation et
contacter le personnel spécialisé.
AVERTISSEMENT
Dall'inizio alla fine dell'installazione completa del cilindro il ne doit pas s'écouler plus de 60 minutes. Au-delà de
cette période, il ne sera pas possible de garantir l'installation correcte, car le frein-filet pré-appliqué commence
son processus de catalysation et donc de freinage, empêchant un serrage.
AVERTISSEMENT
Afin de permettre la polymérisation correcte des freins filet, attendre 24 heures après l'assemblage.
page 88
de 103 -
VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD
Manuel d'installation et d'entretien
PAS DE CONTACT
17
10
11
15
