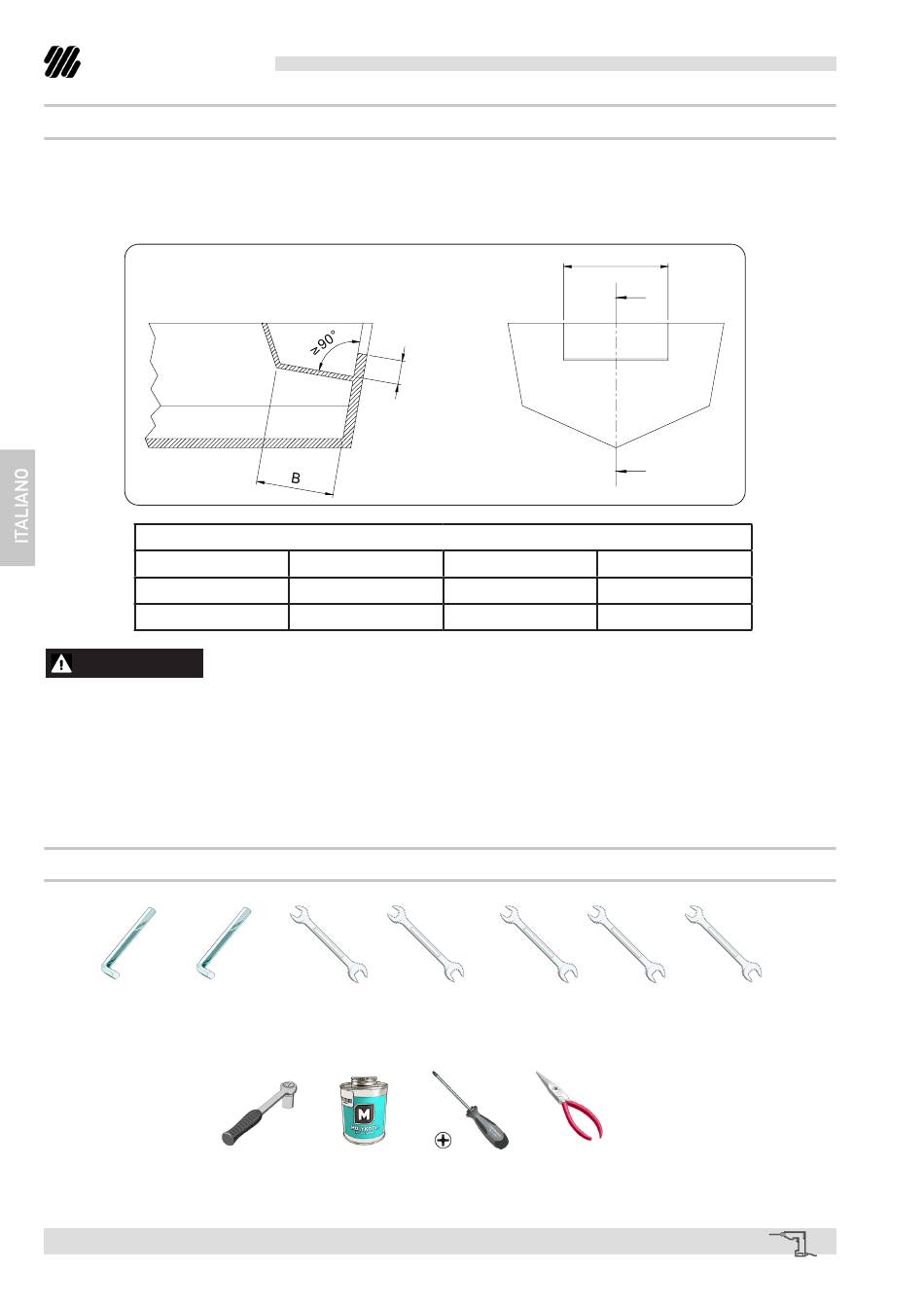

3.2 Requisiti minimi dello specchio di poppa
Di seguito sono indicate le dimensioni minime del pozzetto. Queste dimensioni sono richieste per prevenire danni
al cilindro, quando il motore fuoribordo è completamente ruotato verso l'alto (Tilt). Inoltre sono rappresentate
le dimensioni dello specchio di poppa, per consentire l'installazione e il corretto funzionamento del cilindro di
guida del motore.
Numero motori
1
2
AVVERTENZA
APPLICAZIONE DEL MOTORE CON PIASTRA DI SOLLEVAMENTO (JACK PLATE) ALLO SPECCHIO DI POPPA.
L'installazione di una piastra di sollevamento cambierà tutti gli spazi liberi d'applicazione richiesti. Un nuovo
controllo dello spazio libero deve essere completato con la rotazione del motore in abbinamento con il movimen-
to verticale della piastra di sollevamento in tutte le posizioni possibili. Se il cilindro di guida va in contatto con
il pozzetto, lo specchio di poppa, e/o la piastra di sollevamento, interrompere immediatamente l'installazione!
Utilizzare le istruzioni del costruttore della piastra di sollevamento per limitare la direzione superiore o inferiore
nella quale si presenta l'interferenza. Se questo non è possibile contattare personale specializzato.
3.3 Utensili necessari
Chiave maschio
Chiave maschio
esagonale (bru-
esagonale
gola)
(brugola)
8mm
[1/8"]
Chiave dinamo-
pag. 50
di 103 -
CILINDRO IDRAULICO PER MOTORE FUORIBORDO
C
DIMENSIONI MINIME RICHIESTE DEL POZZETTO
DIMENSIONI MINIME RICHIESTE DEL POZZETTO
A
560 mm - 21.25"
1110 mm - 43.70"
Chiave
Chiave
esagonale
esagonale
9/16"
MOLYKOTE® 1000
metrica
Manuale di installazione e manutenzione
B
152 mm - 5.98"
152 mm - 5.98"
Chiave
esagonale
19mm
14mm
Pinza
Cacciavite
a croce
A
C
152 mm - 5.98"
152 mm - 5.98"
Chiave
Chiave
esagonale
esagonale
3/4"
11/16"
