ULTRAFLEX

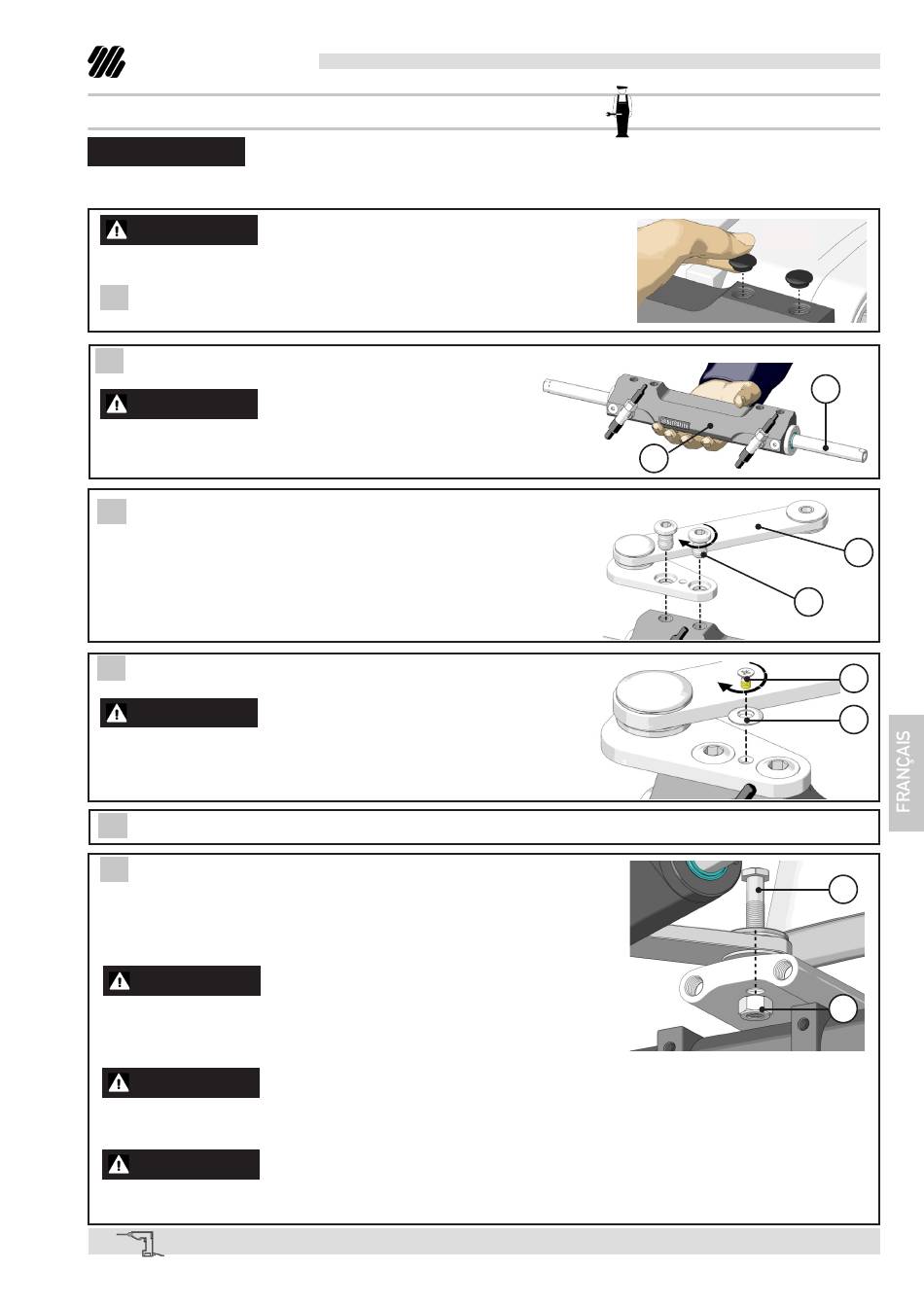

3.4 Installation du vérin standard (starboard)
NOTE
Sauf disposition spécifique, pour les couples de serrage considérer une tolérance de ±5% par rapport à la valeur
indiquée.
ATTENTION
Pendant les phases d'installation utiliser exclusivement des outils en acier
inox afin d'éviter l'oxydation des parties métalliques.
1
En cas d'installation avec vérin unique assembler les bouchons fournis
sur le corps du vérin comme montré dans la figure.
2
Après avoir enlevé les bouchons de protection des raccords,
centrer manuellement la tige (1) par rapport au corps du vérin (2).
ATTENTION
Pendant cette phase une quantité d'huile peut sortir des
raccords: cette huile ne doit absolument pas être déchargée
dans la mer.
3
Assembler le bras de renvoi (3) au corps du vérin comme indiqué
dans la figure à l'aide des vis fournies (4) contenues dans le sachet B .
Serrer les vis fournies en utilisant une clé Allen de 8mm avec couple
de serrage de 76[Nm] (56 [lb∙ft]).
4
Positionner la rondelle de sûreté (5) et la bloquer avec la vis (6)
contenue dans le sachet B (couple de serrage 3[Nm] (2 [lb∙ft]).
AVERTISSEMENT
Les opérations décrites aux points 3 et 4 doivent être effectuées
seulement pour la première installation. Le choix du bras de renvoi
dépend du type de moteur (voir Application Guide jointe). Ne jamais
désassembler le bras du corps vérin.
5
Positionner le moteur droit de sorte que son bras soit perpendiculaire à l'arcasse.
6
En se référant au mode d'application du bras indiqué dans l'Application
Guide, connecter le bras de renvoi au bras moteur à l'aide de la vis (8), et la
serrer en utilisant une clé de 14mm avec couple de serrage de 54[Nm] (40
[lb∙ft]). Visser l'écrou auto-freiné (7) à l'aide d'une clé de 9/16" et le serrer
avec un couple de serrage de 27[Nm] (20 [lb∙ft]). Après avoir serré l'écrou
(7), vérifier le couple de serrage correct 54[Nm] (40 [lb∙ft]) de la vis (8).
AVERTISSEMENT
Vérifier que l'épaisseur maximale du bras du moteur hors-bord soit
inférieure ou pareille à 11.4mm - 0.45" comme requis par les règles
contraignantes. Vérifier que la partie en nylon de l'écrou autofreiné (4)
soit bien serrée sur le filet de la vis (3).
AVERTISSEMENT
Pour serrer la vis (8) et l'écrou autofreiné (7) sur le bras moteur, demander au mécanicien quel est le couple
maximum admise. Si cela est inférieur au celui indiqué dans ce manuel, serrer au couple indiqué par le
mécanicien.
ATTENTION
En cas de désassemblage de l'écrou autofreiné (4), il devra être remplacé avec un écrou autofreiné du même
type. (Contacter notre service d'assistance, voir page 74).
VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD
Manuel d'installation et d'entretien
2
page 85
-
1
3
4
6
5
8
7
de 103
