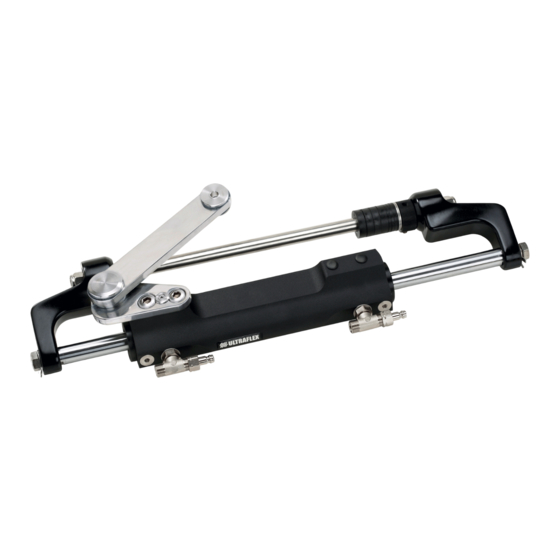

Ultraflex UC 128-OBF Manuel D'installation Et D'entretien

page de 104

/ 104
Signets

Liens rapides

Télécharger ce manuel

Installation and Maintenance Manual

HYDRAULIC CYLINDER FOR

OUTBOARD ENGINES

UC 128-OBF

ULTRAFLEX

PARTNER

page. 2

pag. 35

page. 69

(Dr. No. 20429/t 07/04/2025)

(REV. 2)

Sommaire des Matières pour Ultraflex UC 128-OBF

Page 1 Installation and Maintenance Manual HYDRAULIC CYLINDER FOR OUTBOARD ENGINES UC 128-OBF ULTRAFLEX PARTNER page. 2 pag. 35 page. 69 (Dr. No. 20429/t 07/04/2025) (REV. 2)
Page 2 Products for pleasure boats are constantly tested to check their conformity with the 2013/53/EU. "ULTRAFLEX has over 80 years of experience in the marine industry and is a world leader in the production of mechanical, hydraulic and electronic steering systems, control boxes and steering wheels for any kind of pleasure, fishing or commercial boats.
Page 3 ULTRAFLEX Installation and Maintenance Manual TABLE OF CONTENTS DOCUMENT REVISION..........................4 �� MANUAL USE AND SYMBOLS USED �� INTRODUCTION �� WARRANTY SECTION 1 - PRODUCT DESCRIPTION �� HYDRAULIC STEERING SYSTEM OPERATION. �� OPERATION IN SAFETY CONDITIONS �� CONFIGURATIONS �� UC128-OBF CYLINDER DESCRIPTION ��...
Page 4 ULTRAFLEX Installation and Maintenance Manual DOCUMENT REVISIONS Rev. Rev. Date Date Revision description Revision description 20/02/2006 First edition 27/07/2018 New version with removable heads 19/02/2025 Modification of bracket safety screw assembly page 4 of 103 - HYDRAULIC CYLINDER FOR OUTBOARD ENGINE...
Page 5 ULTRAFLEX Installation and Maintenance Manual MANUAL USE AND SYMBOLS USED THE INSTALLATION AND MAINTENANCE MANUAL is the document accompanying the product from its sale to its replacement and discharge. The manual is an important part of the product itself. It is necessary to read carefully the manual, before ANY ACTIVITY involving the product, handling and unloading included.
Page 6 ULTRAFLEX declines all responsibility for possible mistakes in this manual due to printing errors. Apart from the essential features of the described product, ULTRAFLEX reserves the right to make those modifica- tions, such as descriptions, details and illustrations, that are considered to be suitable for its improvement, or for design or sales requirements, at any moment and without being obliged to update this publication.
Page 7 We remind you that only marked steering systems must be used on the boats marked We inform you that the ULTRAFLEX warranty is null if some ULTRAFLEX components are installed on a steering system together with products of other brands.
Page 8 The balanced cylinders have same number of steering wheel turns in order to move the helm from the center to the end stroke in the two opposite directions. A well balanced steering system needs a correct choice of the pump for the cylinder. ULTRAFLEX produces different pump models, which have different capacity (cm of oil moved each steering wheel turn) and for each type of installation.
Page 9 The safety warnings below give information about any risk that could occur during the boat operation and the prescriptions for a safe navigation. In no event shall ULTRAFLEX be held responsible for material or physical damage due to the non-compliance with these prescriptions.
Page 10 65 m.p.h. With DUAL CYLINDER (starboard + port) NOTICE On request, triple outboard engine applications are available. For detailed information, please contact ULTRAFLEX Assistance Service. DANGER Dual engine installations require the use of a tie bar.
Page 11 35 mm - 1.37” Stroke 198 mm - 7.79” 544 mm (21.43") OL150 Ultraflex STANDARD VERSION (STARBOARD) PORT VERSION CAUTION *The cylinder output force is a theoretical force with a system pressure of 105 bar. This force does not correspond to the one normally used by the system but it represents the limiting conditions of use.
Page 12 It contains the manufacturer's logotype and several product data (see the picture below). The plate must not be removed at all. For any communication with the manufacturer always mention the serial number (indicated on the plate itself). ULTRAFLEX S.p.A. Hydraulic cylinder UC128-OBF/1 XXXXXX AAYYYYYYYYYYY...
Page 13 ULTRAFLEX Installation and Maintenance Manual 2 TRANSPORT 2.1 General warnings The product weight with its packaging is 8kg (18 pounds) and so it can be handled manually. WARNING The staff in charge of handling must operate with protective gloves and safety shoes.
Page 14 3 INSTALLATION 3.1 Safety rules for installation RESPECT STRICTLY the following safety rules. ULTRAFLEX declines all responsibility in case the user does not follow these rules and it is not responsible for negligence during the use of the system. DANGER The hydraulic components must not be installed in places where the operating temperature is over 80°C.
Page 15 ULTRAFLEX Installation and Maintenance Manual NOTICE The installation must be carried out according to the prescriptions of the system manufacturer. The hydraulic lines must be fixed by means of clips, belts or any other system preventing damage due to friction or vibrations. The clips, the belts or the other devices must be corrosion resistant and must be conceived to avoid cuts, abrasions or damage to the hydraulic lines.
Page 16 ULTRAFLEX Installation and Maintenance Manual 3.2 Minimum transom requirements The following picture shows the minimum splash well dimensions. These dimensions must be respected in order to prevent the cylinder from being damaged when the outboard engine is completely tilted upwards. The picture shows also the minimum transom dimensions, needed for the installation and the correct operation of the engine steering cylinder.
Page 17 ULTRAFLEX Installation and Maintenance Manual 3.4 Standard (starboard) cylinder installation NOTICE Unless expressly stated, for the tightening torques consider a tolerance of ±5% as to the value indicated. CAUTION During the installation phases use only stainless steel tools to avoid the cor- rosion of the metal parts.
Page 18 ULTRAFLEX Installation and Maintenance Manual WARNING It is important to check periodically, at least every 3 months (or every month for professional uses), the right torque of this screw (8) and of the locknut (7). Grease the tilt tube rod (9), by using marine Fit the set screw (10) on the adjustment collar grease.
Page 19 ULTRAFLEX Installation and Maintenance Manual 14 Insert the right and left bull horns (12a and 12b) by connecting rod and tilt tube rod as shown in the picture. 15 Insert the washers (13) contained in bag E on the two ends of the tilt tube rod (9).
Page 20 ULTRAFLEX Installation and Maintenance Manual 19 Check the correct cylinder installation by moving manually the engine on the right and on the left. NOTICE The rotation must be as symmetric as possible between port and starboard so that the steering angle is the same on both sides.
Page 21 ULTRAFLEX Installation and Maintenance Manual 3.5 Hose installation NOTICE Unless expressly stated, for the tightening torques consider a tolerance of ±5% as to the value indicated The two fittings mounted on the cylinder body are already oriented and are ready to be used. If for practical rea- sons the orientation must be changed, do as follows: 1.
Page 22 ULTRAFLEX Installation and Maintenance Manual 3.6 Type of installation The UC128-OBF hydraulic cylinder for outboard engines can be installed with different configurations according to the number and the type of engines used with a single or dual steering system. The possible configurations are:...
Page 23 NOTICE ULTRAFLEX will not be able to ensure the compatibility of the above mentioned oils with OL150 if the oil manufac- turers vary their formulation; in particular, it will not be able to ensure its compliance with standard ISO 10592 concerning hydraulic steering systems.
Page 24 ULTRAFLEX Installation and Maintenance Manual 3.7.1 Positioning of the oil bottle To carry out this operation, it is necessary to use the oil filling kit (1 needle, 1 oil bottle transparent pipe, 1 pipe connection and 1 spout for the oil bottle). This kit is NOT supplied.
Page 25 ULTRAFLEX Installation and Maintenance Manual - Open the other bleed valve and move purged oil tank to the other side. Holding the cylinder body in this position, turn the steering wheel as shown in picture 4, until oil without air bubbles comes out of the bleed valve.
Page 26 ULTRAFLEX Installation and Maintenance Manual WARNING For the additional steering station (lower) tank use only the silver non-vent plug (supplied with the "kit OB-2S"). For the main steering station (upper) tank use only the black vent plug. - Repeat the procedure at least 3 times to ensure the absence of air in the system.
Page 27 ULTRAFLEX Installation and Maintenance Manual 4 SYSTEM USE 4.1 First use Before starting the boat for the first time do as follows: - Consult section 1 "Product description" in this manual to find information about the position and the function of the different components of the system.
Page 28 - After lifting the engine, check the distance between the lower part of the cylinder and the transom and the engine fixing bolts. If the cylinder comes into contact with any fixed part, immediately stop tilting and contact ULTRAFLEX Customer Care - In case of boats with more than one engine, lower them and put them towards the bottom in port position and towards the top in starboard position.
Page 29 CAUTION If worn heads are not replaced, the cylinder cannot work properly, thus jeopardizing the safety of the user. ULTRAFLEX supplies a proper kit containing the components to be used for replacement. NOTICE The kit is supplied with the replacement instructions.
Page 30 WARNING Whenever the following checks need the removal and/or disassembly of the steering system components, such work must be carried by specialized staff. ULTRAFLEX offers general information only and is not responsible for any consequences resulting from incorrect disassembly. PROBLEM...
Page 31 ULTRAFLEX Installation and Maintenance Manual PROBLEM CAUSE SOLUTION The steering system is easy to turn • The steering wheel is too small. • Replace the steering wheel with at the dock but becomes hard to turn a bigger one. when the boat is in motion.
Page 32 ULTRAFLEX Installation and Maintenance Manual 6 DISMANTLING 6.1 Dismantling When for any reason, the steering system is put out of service, it is necessary to follow some rules in order to respect the environment. Sheaths, pipelines, plastic or non-metallic components must be disassembled and disposed of separately.
Page 33 ULTRAFLEX Installation and Maintenance Manual NOTES page 33 of 103 HYDRAULIC CYLINDER FOR OUTBOARD ENGINE...
Page 34 ULTRAFLEX Installation and Maintenance Manual NOTES page 34 of 103 - HYDRAULIC CYLINDER FOR OUTBOARD ENGINE...
Page 35 Manuale di installazione e manutenzione CILINDRO IDRAULICO PER MOTORI FUORIBORDO UC 128-OBF ULTRAFLEX SOCIO...
Page 36 Gentile Cliente, La ringraziamo per aver scelto un prodotto ULTRAFLEX. ULTRAFLEX è da anni un punto di riferimento nei sistemi di guida nel settore della nautica da diporto e profes- sionale. Da sempre la produzione ULTRAFLEX è sinonimo di grande affidabilità e sicurezza.
Page 37 ULTRAFLEX Manuale di installazione e manutenzione INDICE GENERALE INDICE DELLE REVISIONI DEL DOCUMENTO..................38 �� USO DEL MANUALE E SIMBOLOGIA IMPIEGATA �� LETTERA INFORMATIVA �� GARANZIA SEZIONE 1 - DESCRIZIONE DEL PRODOTTO �� FUNZIONAMENTO DI UN SISTEMA DI GUIDA IDRAULICO. ��...
Page 38 ULTRAFLEX Manuale di installazione e manutenzione INDICE DELLE REVISIONI DEL DOCUMENTO Rev. Rev. Data Data Descrizione della revisione Descrizione della revisione 20/02/2006 Prima realizzazione 27/07/2018 Nuova versione con testate smontabili 19/02/2025 Modifica montaggio vite di sicurezza staffa pag. 38 di 103 -...
Page 39 ULTRAFLEX Manuale di installazione e manutenzione USO DEL MANUALE E SIMBOLOGIA IMPIEGATA Il MANUALE DI INSTALLAZIONE E MANUTENZIONE è il documento che accompagna il prodotto dal momento della sua vendita fino alla sua sostituzione e smaltimento. Risulta cioè essere parte integrante dello stesso.
Page 40 TUTTI I DIRITTI SONO RISERVATI. I diritti di pubblicazione, i marchi, le sigle e le fotografie dei prodotti ULTRAFLEX presenti in questo manuale sono di proprietà ULTRAFLEX che ne vieta qualsiasi riproduzione anche parziale. Ogni cura è...
Page 41 Manuale di installazione e manutenzione GARANZIA ULTRAFLEX garantisce che i suoi prodotti sono costruiti a regola d'arte e che sono privi di difetti di fabbricazione e di materiali. Questa garanzia è valida per un periodo di due anni decorrenti dalla data di fabbricazione dei prodotti ad eccezione dei casi in cui questi siano installati ed usati su barche da lavoro o comunque su barche ad utilizzo commerciale, nel qual caso la garanzia è...
Page 42 I cilindri bilanciati richiedono lo stesso numero di giri del volante per spostare il timone da centro a fine corsa nelle due direzioni opposte. Un sistema di guida equilibrato e facilmente manovrabile richiede una corretta scelta del tipo di pompa da accoppiare al cilindro. ULTRAFLEX costruisce diversi modelli di pompe, che differiscono per la portata (cm di olio movimentati ad ogni giro del volante) e per il tipo di installazione.
Page 43 Le avvertenze di sicurezza riportate di seguito informano l'utilizzatore riguardo a eventuali rischi che potrebbero verificarsi durante il funzionamento dell'imbarcazione e forniscono prescrizioni per una navigazione in condizioni di sicurezza. In alcun caso ULTRAFLEX può essere ritenuta responsabile di danni materiali o fisici dovuti al mancato rispetto di tali prescrizioni. AVVERTENZA Prima di iniziare l'installazione, riverificare la compatibilità...
Page 44 Con DOPPIO CILINDRO (starboard + port) NOTA Sono disponibili a richiesta applicazioni con triplo motore fuoribordo. Per informazioni dettagliate si prega di contattare il Servizio Assistenza ULTRAFLEX. PERICOLO In caso di installazioni con doppio motore è obbligatorio utilizzare una barra di accoppiamento.
Page 45 35 mm - 1.37” Corsa 198 mm - 7.79” 544 mm (21.43") Olio OL150 Ultraflex VERSIONE STANDARD (STARBOARD) VERSIONE PORT ATTENZIONE * La spinta del cilindro indicata è una spinta teorica calcolata con una pressione di sistema di 70 bar. Tale spinta non corrisponde a quella di normale utilizzo del sistema ma rappresenta la condizione limite di utilizzo.
Page 46 (vedi figura sotto). La targhetta non deve per nessun motivo essere rimossa. Per qualsiasi comunicazione con il costruttore, citare sempre il numero di serie (riportato sulla targhetta stessa). ULTRAFLEX S.p.A. Hydraulic cylinder UC128-OBF/1 XXXXXX AAYYYYYYYYYYY...
Page 47 ULTRAFLEX Manuale di installazione e manutenzione 2 TRASPORTO 2.1 Avvertenze generali Il peso del prodotto con il suo imballo è 8Kg (18 pounds) e quindi la sua movimentazione può essere effettuata manualmente. AVVERTENZA Il personale addetto alla manipolazione del carico deve operare con guanti protettivi e scarpe anti infortunistiche.
Page 48 RISPETTARE TASSATIVAMENTE le precauzioni ed i criteri di sicurezza per l'installazione indicati qui di seguito. ULTRAFLEX declina ogni responsabilità nel caso in cui l'utilizzatore non li osservi, così come non è responsabile per qualsiasi tipo di negligenza che venga commessa durante l'installazione del sistema.
Page 49 ULTRAFLEX Manuale di installazione e manutenzione NOTA L'installazione deve essere effettuata seguendo le prescrizioni dei costruttori del sistema. Le linee idrau- liche devono essere fissate tramite clip, cinghie o qualsiasi altro mezzo che impedisca danni causati da strofinamento o vibrazioni. Le clip, le cinghie o gli altri dispositivi devono essere resistenti alla corrosione e devono essere progettati per evitare tagli, abrasioni o danni alle linee idrauliche.
Page 50 ULTRAFLEX Manuale di installazione e manutenzione 3.2 Requisiti minimi dello specchio di poppa Di seguito sono indicate le dimensioni minime del pozzetto. Queste dimensioni sono richieste per prevenire danni al cilindro, quando il motore fuoribordo è completamente ruotato verso l'alto (Tilt). Inoltre sono rappresentate le dimensioni dello specchio di poppa, per consentire l'installazione e il corretto funzionamento del cilindro di guida del motore.
Page 51 ULTRAFLEX Manuale di installazione e manutenzione 3.4 Installazione del cilindro standard (starboard) NOTA Dove non espressamente specificato, per le coppie di serraggio considerare una tolleranza di ±5% rispetto al valore indicato. ATTENZIONE Durante le fasi di installazione utilizzare esclusivamente utensili in acciaio inox al fine di evitare l'ossidazione delle parti metalliche.
Page 52 ULTRAFLEX Manuale di installazione e manutenzione AVVERTENZA E' importante verificare periodicamente, almeno ogni 3 mesi (o ogni mese per utilizzi professionali), il corretto serraggio di questa vite (8) e del dado autobloccante (7). Ingrassare in modo abbondante l'asta tubo mo- Imboccare il grano (10) sulla ghiera di regolazione tore (9), utilizzando del grasso marino.
Page 53 ULTRAFLEX Manuale di installazione e manutenzione 14 Inserire le due staffe destra e sinistra (bullhorns) (12a e 12b) collegando stelo ed asta motore come indicato in figura. 15 Inserire le rondelle (13) contenute nel sacchetto E sulle due estremità dell'asta motore (9). Ingrassare la filettatura di entram- be le estremità...
Page 54 ULTRAFLEX Manuale di installazione e manutenzione 19 Verificare la corretta installazione del cilindro muovendo manualmente il motore a destra e a sinistra. NOTA La rotazione deve essere il più possibile simmetrica tra destra e sinistra in modo da avere lo stesso angolo di sterzata da entrambe le parti.
Page 55 ULTRAFLEX Manuale di installazione e manutenzione 3.5 Installazione tubi NOTA Dove non espressamente specificato, per le coppie di serraggio considerare una tolleranza di ±5% rispetto al valore indicato. I due raccordi montati sul corpo del cilindro sono già orientati e pronti per essere utilizzati. Se per motivi pratici dovesse sorgere la necessità...
Page 56 ULTRAFLEX Manuale di installazione e manutenzione 3.6 Tipi di installazione Il cilindro idraulico per motori fuoribordo modello UC128-OBF può essere installato in diverse configurazioni in funzione del numero e del tipo di motori utilizzati in accoppiamento ad un sistema di guida a singola o doppia stazione.
Page 57 L'olio idraulico ULTRAFLEX risponde alla normativa ISO 10592 relativa ai sistemi di guida idraulici. ULTRAFLEX non è responsabile di eventuali danni o cali prestazionali dovuti all'utilizzo di oli idraulici diversi da OL150. PERICOLO NON utilizzate in nessun caso oli da trasmissione tipo ATF Dexron II o oli per freni che potrebbero provocare il bloccaggio del sistema di guida.
Page 58 ULTRAFLEX Manuale di installazione e manutenzione 3.7.1 Posizionamento della bottiglia dell'olio Per effettuare questa operazione è necessario il kit di riempimento olio (1 spillo, bottiglia olio 1 tubo trasparente, 1 raccordo portatubo e 1 beccuccio per bottiglia olio) NON fornito in dotazione.
Page 59 ULTRAFLEX Manuale di installazione e manutenzione - Aprire l'altra valvola di spurgo e posizionare il contenitore di recupero del-l'olio dall'altra parte. Trattenendo il corpo del cilindro in questa posizione, ruotare lentamente il volante come indicato in figura 4, fino a che dalla val-vola di spurgo non defluirà...
Page 60 ULTRAFLEX Manuale di installazione e manutenzione AVVERTENZA Per il serbatoio della stazione di guida supplementare (inferiore) utilizzare esclusivamente il tappo senza foro di sfiato di colore argento (fornito con il "kit OB-2S"). Per il serbatoio della stazione di guida primaria (superiore) utilizzare esclusivamente il tappo con il foro di sfiato di colore nero.
Page 61 ULTRAFLEX Manuale di installazione e manutenzione 4 USO DEL SISTEMA 4.1 Primo utilizzo Prima di mettere in funzione l'imbarcazione per la prima volta, è necessario: - Consultare la sezione 1 "Descrizione del prodotto" all'interno del presente manuale per trovare informazioni relative alla posizione e alla funzione dei diversi componenti del sistema.
Page 62 Se il cilindro dovesse venire a contatto con una qualsiasi parte fissa, arrestare il tiltaggio immediatamente e contattare il Servizio Assistenza ULTRAFLEX. - Nel caso di imbarcazioni dotate di più motori, abbassarli e assettarli verso il basso in posizione port e verso l'alto in posizione starboard.
Page 63 La mancata sostituzione delle testate usurate comporta il malfunzionamento del cilindro generando pericolo per l'utilizzatore. ULTRAFLEX fornisce un apposito kit contenente i componenti necessari per la sostituzione. NOTA Con il kit vengono fornite le istruzioni relative alla corretta procedura di sostituzione.
Page 64 PERICOLO Ogni qualvolta si dovessero riscontrare malfunzionamenti o danneggiamenti al sistema, interrompere immedia- tamente la navigazione, portare l'imbarcazione in un luogo sicuro e contattare il Servizio Assistenza ULTRAFLEX. AVVERTENZA Ogni qualvolta i seguenti controlli richiedano la rimozione e/o smontaggio dei componenti del sistema di guida, richiedere l'intervento di personale qualificato.
Page 65 ULTRAFLEX Manuale di installazione e manutenzione PROBLEMA POSSIBILE CAUSA INTERVENTO La timoneria si manovra agevol- • Il volante di guida è troppo • Sostituire il volante di guida con mente in banchina, ma diventa piccolo. uno più grande. rigida quando l'imbarcazione è in AVVERTENZA movimento.
Page 66 ULTRAFLEX Manuale di installazione e manutenzione 6 SMANTELLAMENTO 6.1 Smantellamento Qualora si intenda, per qualsiasi motivo, mettere fuori servizio il sistema di guida, è necessario osservare alcune regole fondamentali atte a salvaguardare l’ambiente. Guaine, condotti flessibili, componenti di materiale plastico o comunque non metallico, dovranno essere smontati e smaltiti separatamente.
Page 67 ULTRAFLEX Manuale di installazione e manutenzione NOTE pag. 67 di 103 CILINDRO IDRAULICO PER MOTORE FUORIBORDO...
Page 68 ULTRAFLEX Manuale di installazione e manutenzione NOTE pag. 68 di 103 - CILINDRO IDRAULICO PER MOTORE FUORIBORDO...
Page 69 Manuel d'installation et d'entretien VERIN HYDRAULIQUE POUR MOTEURS HORS-BORD UC 128-OBF ULTRAFLEX ASSOCIE...
Page 70 Vérifier la conformité des produits aux prescriptions de la directive 2013/53/EU. "ULTRAFLEX avec plus de 80 années d’expérience dans le domaine nautique, est aujourd’hui une industrie de pointe sur échelle mondiale dans la production de systèmes de gouvernement mécaniques, hydrauliques, électroniques, boîtes de commande et volants pour bateaux moteur pour la plaisance, la pêche ou le travail...
Page 71 ULTRAFLEX Manuel d’installation et d’entretien INDEX GENERAL �� INDEX DES REVISIONS DU DOCUMENT �� EMPLOI DU MANUEL ET SYMBOLES UTILISES �� LETTRE D'INFORMATION �� GARANTIE SECTION 1 - DESCRIPTION DU PRODUIT �� FONCTIONNEMENT D'UN SYSTEME DE GOUVERNEMENT HYDRAULIQUE. �� FONCTIONNEMENT EN CONDITIONS DE SECURITE ��...
Page 72 ULTRAFLEX Manuel d’installation et d’entretien INDEX DES REVISIONS DU DOCUMENT Rév. Rév. Date Date Description de la révision Description de la révision 20/02/2006 Première réalisation 27/07/2018 Nouvelle version avec têtes amovibles 19/02/2025 Modification de l'assemblage de la vis de sécurité de l'étrier...
Page 73 ULTRAFLEX Manuel d’installation et d’entretien EMPLOI DU MANUEL ET SYMBOLES UTILISES Le MANUEL D’INSTALLATION ET D’ENTRETIEN est le document qui accompagne le produit de sa vente jusqu’à son remplacement et sa démolition. C’est donc une partie fondamentale du manuel lui-même.
Page 74 ULTRAFLEX Manuel d’installation et d’entretien LETTRE D’INFORMATION Ce manuel d’installation et d’entretien est une partie intégrante du produit et il doit être facilement repérable par le personnel préposé à son emploi et à son entretien. L’usager doit connaître le contenu de ce manuel.
Page 75 GARANTIE La Société ULTRAFLEX garantit que ses produits sont fabriqués à règles d’art et qu’ils n’ont aucun défaut de fabrica- tion et de matériels. Cette garantie a une validité de deux années à partir de la date de fabrication des produits à...
Page 76 Un système de gouvernement équilibré et facile à manœuvrer demande un choix correct du type de pompe à accoupler au vérin. ULTRAFLEX produit plusieurs modèles de pompes, dont les différences sont le débit (cm d'huile déplacés à chaque tour du volant) et le type d'installation. Quand on choisit la pompe il faut considérer le volume du vérin.
Page 77 Les avertissements de sécurité ci-dessous informent l'usager sur les risques éventuels qui pourraient se produire pendant le fonctionnement du bateau et donnent les prescriptions pour une navigation en conditions de sécurité. En aucun cas la Société ULTRAFLEX ne peut être tenue responsable de dommages corporels ou matériels dérivant du non respect de ces prescriptions.
Page 78 Avec VERIN DOUBLE (starboard + port) NOTE Sur demande on peut obtenir des applications avec moteur hors-bord triple. Pour toute information détaillée contacter le Service d'Assistance ULTRAFLEX. DANGER En cas d'installations avec moteur double l'emploi d'une barre d'accouplement est obligatoire.
Page 79 35 mm - 1.37” Course 198 mm - 7.79” 544 mm (21.43") Huile OL150 Ultraflex VERSION STANDARD (STARBOARD) VERSION PORT ATTENTION *La poussée du vérin indiquée est une poussée théorique calculée avec une pression de système de 70bar. Cette poussée ne correspond pas à...
Page 80 (voir la figure ci-dessous). La plaquette ne doit être enlevée pour aucune raison. Pour toute communication avec le constructeur, mentionner toujours le numéro de série (indiqué sur la plaquette elle-même). ULTRAFLEX S.p.A. Hydraulic cylinder UC128-OBF/1 XXXXXX AAYYYYYYYYYYY...
Page 81 ULTRAFLEX Manuel d’installation et d’entretien 2 TRANSPORT 2.1 Avertissements généraux Le poids du produit avec son emballage est 8Kg (18 livres), il peut donc être manutentionné manuellement. AVERTISSEMENT Le personnel chargé de la manipulation de l'installation doit porter des gants de protection et des chaussures de sécurité.
Page 82 Ne pas modifier ou ajouter n’importe quel dispositif au système, sans autorisation écrite ou intervention technique de la Société ULTRAFLEX qui atteste dans la description de l’intervention la modification effectuée. Toute sorte de remplacement ou ajout non autorisé peut compromettre les performances, la fiabilité et la sécurité...
Page 83 ULTRAFLEX Manuel d’installation et d’entretien NOTE L'installation doit être effectuée selon les prescriptions des constructeurs du système. Les lignes hydrau- liques doivent être fixées par des colliers, des courroies ou n'importe quel autre moyen empêchant tout dommage causé par le frottement ou les vibrations. Les colliers, les courroies ou les autres dispositifs doivent résister à...
Page 84 ULTRAFLEX Manuel d’installation et d’entretien 3.2 Prescriptions minimales arcasse Les dimensions minimum du cockpit sont indiquées ci-dessous. Elles sont nécessaires pour éviter d'endommager le vérin, quand le moteur hors-bord est complètement tourné vers le haut (Tilt). On indique aussi les dimensions du tableau arrière, pour permettre l'installation et le fonctionnement correct du vérin de guidage du moteur.
Page 85 ULTRAFLEX Manuel d’installation et d’entretien 3.4 Installation du vérin standard (starboard) NOTE Sauf disposition spécifique, pour les couples de serrage considérer une tolérance de ±5% par rapport à la valeur indiquée. ATTENTION Pendant les phases d'installation utiliser exclusivement des outils en acier inox afin d'éviter l'oxydation des parties métalliques.
Page 86 ULTRAFLEX Manuel d’installation et d’entretien AVERTISSEMENT Il est important de vérifier périodiquement, au moins tous les 3 mois (ou chaque mois pour des utilisations professionnelles), le serrage correct de cette vis (8) et de l'écrou autofreiné (7). Graisser abondamment la tige du tube de guidage Positionner la vis sans tête (10) sur la bague...
Page 87 ULTRAFLEX Manuel d’installation et d’entretien 14 Insérer les deux étriers droit et gauche (bullhorns) (12a et 12b) en connectant la tige et la tige du tube de guidage comme indiqué dans la figure. 15 Insérer les rondelles (13) contenues dans le sachet E dans les deux extrémités de la tige du tube de guidage (9).
Page 88 ULTRAFLEX Manuel d’installation et d’entretien 19 S'assurer que le vérin soit installé correctement en déplaçant manuellement le moteur à droite et à gauche. NOTE La rotation doit être la plus symétrique possible entre port et starboard de sorte à obtenir le même angle de bra- quage des deux côtés.
Page 89 ULTRAFLEX Manuel d’installation et d’entretien 3.5 Installation tuyaux NOTE Sauf disposition spécifique, pour les couples de serrage considérer une tolérance de ±5% par rapport à la valeur indiquée. Les deux raccords assemblés sur le corps du vérin sont déjà orientés et prêts pour être utilisés. Pour en modifier l'orientation procéder de la façon suivante:...
Page 90 ULTRAFLEX Manuel d’installation et d’entretien 3.6 Types d'installation Le vérin hydraulique pour moteurs hors-bord modèle UC128-OBF peut être installé dans plusieurs configurations en fonction du nombre et du type de moteurs utilisés avec un système de gouvernement unique ou double. Les configurations possibles sont indiquées ci-dessous:...
Page 91 - Mobil DTE 11M NOTE ULTRAFLEX ne peut pas assurer la compatibilité des huiles indiquées avec OL150 en cas de variation aux formulations par les producteurs des huiles, en particulier la société ne peut pas assurer la correspondance à la norme ISO 10592 relative aux systèmes de gouvernement hydrauliques.
Page 92 ULTRAFLEX Manuel d’installation et d’entretien 3.7.1 Positionnement de la bouteille de l'huile Pour effectuer cette opération il faut avoir le kit de remplissage huile (1 pointeau, 1 bouteille tuyau transparent, 1 raccord porte tuyau et 1 bec pour la bouteille huile) NON fourni.
Page 93 ULTRAFLEX Manuel d’installation et d’entretien - Ouvrir l'autre soupape de purge et positionner le bac de récupération de l'huile de l'autre côté. Tenir le corps du vérin dans cette position et tourner lentement le volant comme indiqué dans la figure 4, jusqu'à ce que de l'huile sans bulles sort de la soupape de purge.
Page 94 ULTRAFLEX Manuel d’installation et d’entretien AVERTISSEMENT Pour le réservoir du poste de gouvernement supplémentaire (inférieur) utiliser exclusivement le bouchon sans trou d'évent argent (fourni avec le "kit OB-2S"). Pour le réservoir du poste de gouvernement principal (supérieur) utiliser exclusivement le bouchon avec le trou d'évent couleur noir.
Page 95 ULTRAFLEX Manuel d’installation et d’entretien 4 EMPLOI DU SYSTEME 4.1 Premier emploi Avant de mettre en marche le bateau pour la première fois il faut: - Consulter la section 1 "Description du produit" dans ce manuel afin de trouver les informations sur la position et la fonction des différents composants du système.
Page 96 Si le vérin entre en contact avec n'importe quelle partie fixe, arrêter immédiatement la procédure d'inclinaison et contacter le Service d'Assistance ULTRAFLEX. - En cas de bateaux avec plusieurs moteurs, les baisser et les orienter vers le bas en position de babord et vers le haut en position de tribord.
Page 97 Si les têtes usées ne sont pas remplacées, le cylindre ne fonctionne pas correctement mettant en danger l’uti- lisateur. ULTRAFLEX fournit un kit spécial contenant les composants nécessaires pour le remplacement. NOTE Le kit est équipé avec les instructions relatives à la procédure correcte de remplacement.
Page 98 DANGER Chaque fois que des mauvais fonctionnements ou des dommages sont détectés dans le système, interrompre immédiatement la navigation, mettre le bateau dans un lieu sûr et contacter le Service d'Assistance ULTRAFLEX. AVERTISSEMENT Toutes les fois que les contrôles suivants nécessitent du désassemblage des composants du système de gouvernement, il faut demander l'intervention du personnel qualifié.
Page 99 ULTRAFLEX Manuel d’installation et d’entretien PROBLEME CAUSE POSSIBLE INTERVENTION La direction est rigide et difficile à • Saleté dans la soupape. AVERTISSEMENT manœuvrer, même quand le bateau Ne pas utiliser le bateau et deman- est à l'arrêt, si l'on utilise des vérins der l'intervention d'un technicien non équilibrés.
Page 100 ULTRAFLEX Manuel d’installation et d’entretien 6 DEMOLITION 6.1 Démolition Si la machine doit être mise hors service pour quelques raisons que ce soit, les règles fondamentales suivantes doivent être observées pour la protection de l’environnement. Gaines, conduits flexibles, composants de matériel plastique ou non métalliques, devront être désassemblés et éliminés séparement.
Page 101 ULTRAFLEX Manuel d’installation et d’entretien NOTES page 101 de 103 VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD...
Page 102 ULTRAFLEX Manuel d’installation et d’entretien NOTES page 102 de 103 - VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD...
Page 103 ULTRAFLEX Manuel d’installation et d’entretien NOTES page 103 de 103 VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD...
Page 104 ULTRAFLEX S.p.A. 16015 Casella (Genova) Italia - Via Crose, 2...
