3.6 Types d'installation

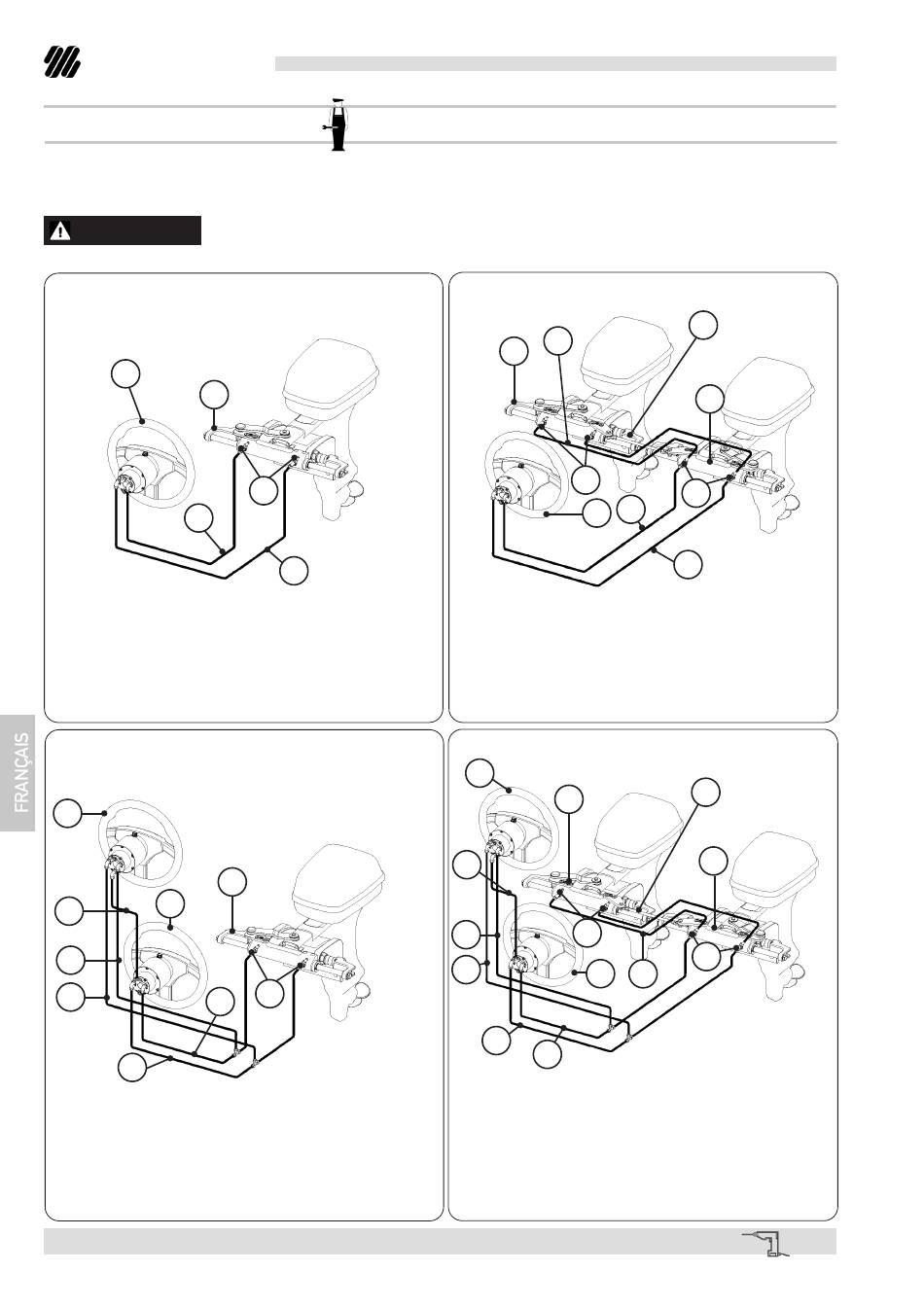

Le vérin hydraulique pour moteurs hors-bord modèle UC128-OBF peut être installé dans plusieurs configurations
en fonction du nombre et du type de moteurs utilisés avec un système de gouvernement unique ou double. Les
configurations possibles sont indiquées ci-dessous:
ATTENTION
Toujours connecter les tuyaux avec attention comme montré dans les dessins ci-dessous.
POSTE DE GOUVERNEMENT UNIQUE / VERIN
UNIQUE:
1
2
4
1. poste de gouvernement
2. vérin starboard
3. raccords en T
4. kit OB
POSTE DE GOUVERNEMENT DOUBLE / VERIN
UNIQUE:
1
2
5
6
6
6
6
1. poste de gouvernement supérieur
2. poste de gouvernement inférieur
3. vérin starboard
4. raccords en T
5. kit OB-2S
6. kit OB
page 90
de 103 -
VERIN HYDRAULIQUE POUR MOTEUR HORS-BORD
3
4
3
4
Manuel d'installation et d'entretien
POSTE DE GOUVERNEMENT UNIQUE / VERIN
DOUBLE:
7
2
5
8
1
1. poste de gouvernemet
2. vérin starboard
3. vérin port
4. raccords en T
POSTE DE GOUVERNEMENT DOUBLE /VERIN
DOUBLE:
1
3
9
6
10
10
2
10
10
1. poste de gouverne-
ment supérieur
2. poste de
gouvernement inférieur
3. vérin starboard
4. vérin port
5. raccords en T
6
3
4
8
5. raccords en T
6. barre d'accouplement
7. kit OB-2C
8. kit OB
7
4
5
8
6. raccords en T
7. barre
d'accouplement
8. kit OB-2C
9. kit OB-2S
10. kit OB
