Manuel d'installation et d'utilisation de Rocher Pure
2.10. Dégagements de sécurité du chauffe-sauna
Installation murale et en angle : le capteur OLET 31 est installé à une distance de 40 mm du plafond, sur la ligne centrale du
chauffe-sauna sur un mur.
Le capteur peut également être installé au plafond au-dessus du centre du chauffe-sauna, voir « installation centrale » pour
consulter les instructions.
Le chauffe-sauna doit être fixé au sol ou à la structure du banc de sauna afin de conserver les mêmes distances de sécurité.
OLET 31
Support mural
Point de montage du
chauffe-sauna au mur ou
au banc de sauna
Ceci est un accessoire
0043272
Installation centrale : si le chauffe-sauna est installé
à plus de 60 mm d'un mur ou d'un angle, il s'agit toujours
d'une installation sur la ligne médiane. Le chauffe-sauna
doit être fixé aux bancs ou à une structure similaire à l'aide
d'un support mural. Le capteur OLET 31 est toujours
installé au plafond.
OLET 31
A
60

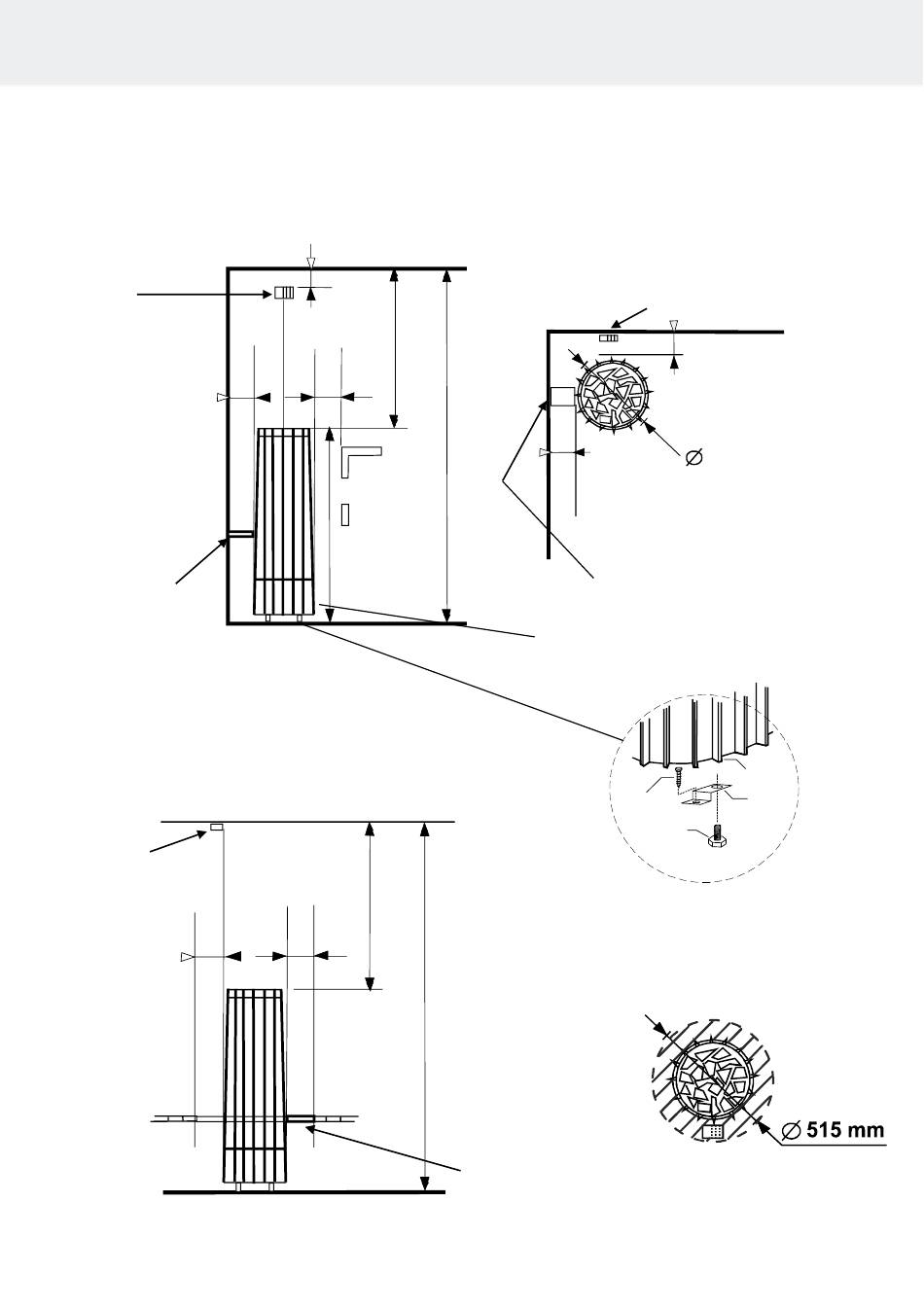

Illustration 2 Dégagements de sécurité
40 *)
F
A D
770
60 60
1900
1130
F
770
A
60
H
1900
*)
Mesure absolue (dont il ne faut pas s'écarter
dans un sens ou dans l'autre)
mm
H
Dégagements de sécurité entre la base du
chauffe-sauna et un mur.
Disposifif de
fixation au sol
mm
Support mural
Point de montage
du chauffe-sauna au
mur ou au banc de
sauna
Ceci est un accessoire
0043272
OLET 31
*)
60
60
425 mm
mm
Support mural
Point de montage du chauffe-sauna
au mur ou au banc de sauna
Ceci est un accessoire
Pied du radiateur
Fixation métallique
Pied réglable
Fixez le radiateur pour sauna
au sol. NOTE: fixation de
deux (2) jambes.
Position du capteur OLET 31 dans
une installation au plafond,
au-dessus du chauffe-sauna dans
une limite de 515 mm de diamètre.
7
