Manual de instalación y uso de Rocher Pure
2.15. Colocación de la caja de conexiones
A = Separación de seguridad mínima especificada
1. Colocación recomendada de la caja de conexiones.
2. Se recomienda utilizar una caja de silumin en esta zona.
3. Debe evitarse esta zona. Utilice siempre una caja de silumin.
En las demás zonas debe utilizarse una caja termorresistente (125 °C) y cables termorresistentes (170 °C).
La caja de conexiones debe estar libre de obstáculos. Al instalar la caja de conexiones en la zona 2 o 3,
consulte las instrucciones y las normas indicadas por la empresa de suministro de energía local.
A
3.
2.

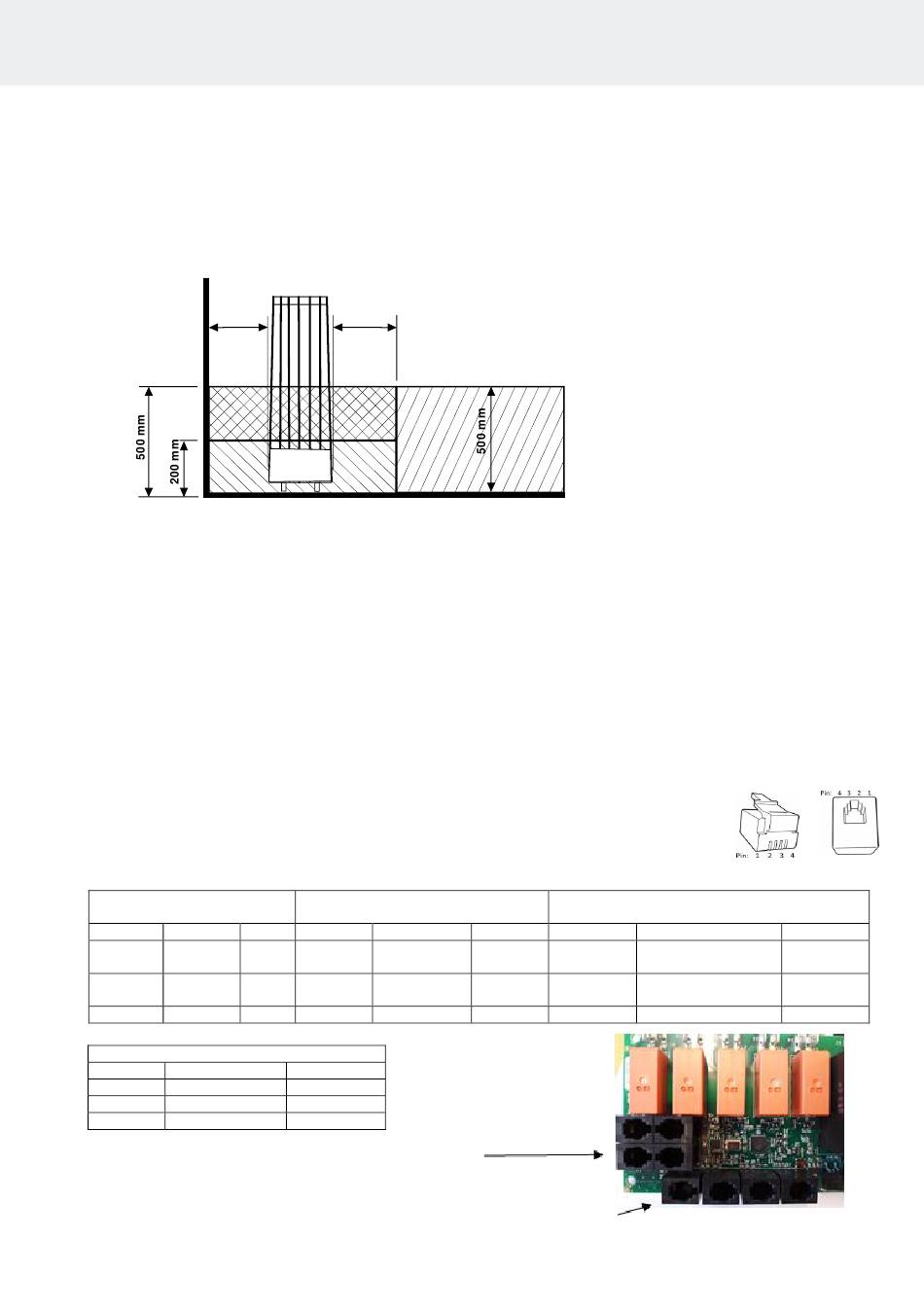

Imagen 5 Colocación de la caja de conexiones para el cable de conexión en la sala de sauna

2.16. Control remoto

El Calentador se puede controlar de forma remota conectando un contactor cerrado, que se pueda disparar mediante impulsos, a
los conectores 3 y 4 de una placa de circuito RJ10. El tamaño de cable recomendado es AWG 24 o 26. La longitud de los cables
AWG 24 debe ser de 200 m como máximo al utilizar un controlador Pure.
La longitud de los cables AWG 26 debe ser de 130 m como máximo si se usa un controlador Pure.
Nota: Según la normativa sobre saunas, es necesaria la presencia de interruptores de puerta si el calentador de la sauna
se controla desde fuera de la sauna.
Puede conectarse un indicador luminoso al terminal del botón del control remoto y este se encenderá cuando se active el
comando remoto. El indicador luminoso parpadea rápidamente para indicar un error por haber dejado la puerta de la sauna
abierta durante más de 5 minutos, y en ese caso el calentador de la sauna se apaga de forma automática.
El calentador de la sauna accionado de forma remota permanece encendido según el ajuste del panel de control (si es para uso
privado, un máximo de 6 h). Se puede apagar el calentador de la sauna en cualquier momento mediante el dispositivo de control
remoto.
.
2.17.

Conectores RJ 10 de la placa del circuito

NOTA: si las conexiones se realizan de forma incorrecta, la placa de circuito puede estropearse.
Sensor adicional (NTC)
Clavija 1
Clavija 2 NTC
10 kOhm
Clavija 3 NTC
10 kOhm
Clavija 4
Sensor (sec./NTC)
Clavija 1 Tope final
Clavija 2 NTC 10 kOhm
Clavija 3 NTC 10 kOhm
Clavija 4 Tope final
Tabla 3 Orden de acoplamiento de los
conectores RJ a la placa de circuito
Imagen 6 Orden de los conectores RJ 10. Sensor, interruptor de puerta, control remoto, NTC adicional
A
3.
2.
Interruptor de control remoto
(interruptor ext.)
Clavija 1
3,3 V Clavija 2
CPU Clavija 3 Al interruptor
Clavija 4 Al interruptor
Tierra
3,3 V
CPU
10 V
Conectores RJ10 del panel de
control
1
Clavija 1
Clavija 2
Tierra Clavija 3
12 V CC Clavija 4

Interruptor de puerta

LED de alarma Tierra
Interruptor de puerta Tierra
Interruptor de puerta 12 V CC
11
