Manuale di installazione e uso ROCHER Pure

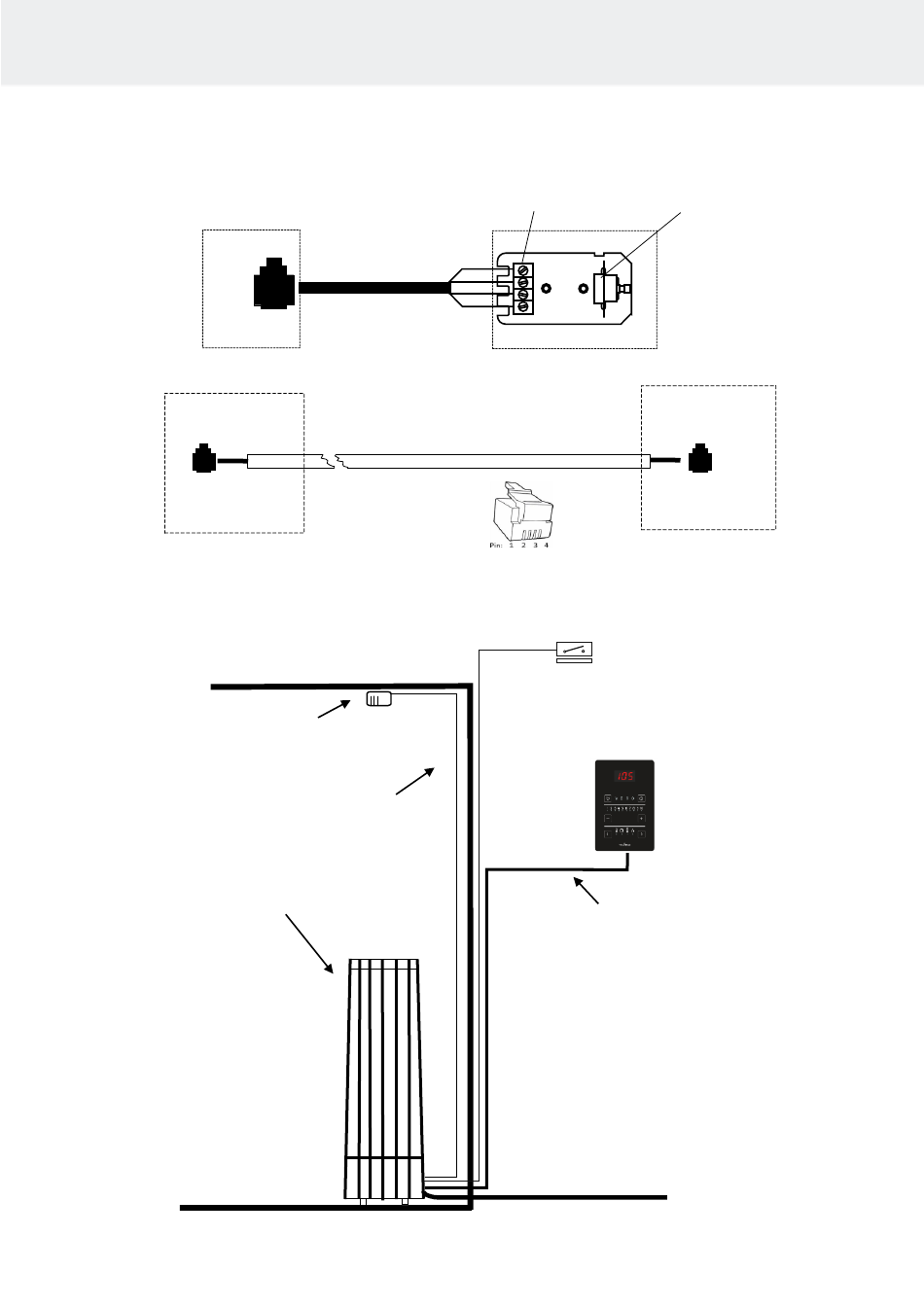

2.20 Figura modello quando Pure viene utilizzato come
pannello di controllo
Riscaldatore
Circuito adattatore
OLEA 99
Riscaldatore
Circuito adattatore
OLEA 99
Sensore OLET 31
Immagine 10 Figura modello
Cavo del sensore
1= Blu
2= Bianco
3= Rosso
4= Giallo
A1 Giallo
A2 Verde
A3 Rosso
A4 Nero

Figura modello

Silicone 4 x 0,25 mm²
Riscaldatore
Riscaldatore
Blocco terminale Limitatore
4
3
2
1
Sensore OLET 31
Pannello di controllo
Pure
Interruttore porta
Pannello di controllo
Pure
4 x 0,15 mm²
Ingresso
230 V – 240 V 1 N~ / 2~
230 V 3~
400 V – 415 V 3 N~
N.B.:
vedere istruzioni di
installazione più dettagliate
nelle istruzioni per l'uso del
pannello di controllo
