Paigaldus- ja kasutusjuhend Rocher Pure

2.10. Kerise ohutusvahemikud

Paigaldus nurka ja seinale: Sensor OLET 31 paigaldatakse seinale, laest 40 mm kaugusele kerise keskjoonele. Samuti võib
andurit paigaldada lakke, kerise keskjoonele – vt juhiseid seoses paigaldusega ruumi keskossa. Keris peab olema
ohutusvahemike hoidmiseks kinnitatud põranda või lava külge.
OLET 31
A
60
Seina tugi
Kerise paigalduspunkt
seina või lavani
See on lisaseade
0043272
Paigaldus ruumi keskossa: Kui keris on paigaldatud kaugemale
kui 60 mm seinast või nurgast, siis tuleb keris paigaldada alati
ruumi keskossa. Keris tuleb kinnitada seinatoe abil pinkide või
sarnaste struktuuride külge.
Sensori OLET 31 tuleb alati paigaldada lakke.
OLET 31
A
60

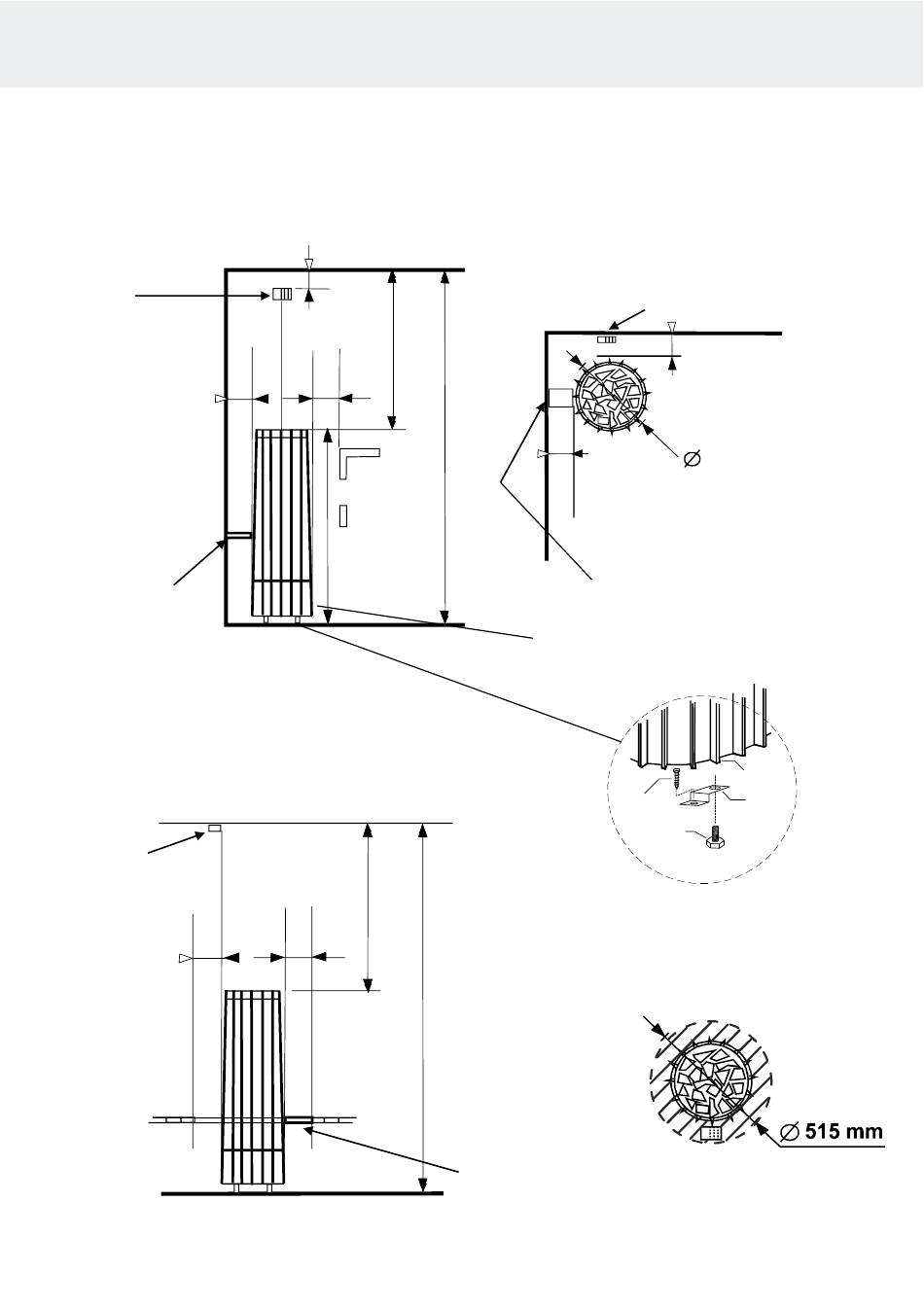

Joonis 2 Ohutusvahemikud
40 *)
mm
F
D
770
60
H
1900
1130
mm
F
770
A
60
H
1900
*)
Absoluutne mõõde! (ei tohi jätta suuremaks
60
Seina tugi
Kerise paigalduspunkt
seina või lavani
See on lisaseade
Ohutuse tagamiseks vajalik vahemik
kerise ja seina vahel.
Põranda
ühendusdetail
Reguleerjalg
Kerise kinnitamine
põranda külge.
TÄHELEPANU! Kahe
jala kinnitamine
Seina tugi Kerise
paigalduspunkt seina
või lavani
See on lisaseade
0043272
ega väiksemaks)
OLET 31
*)
60
425 mm
mm
Kerise jalg
Metallist
ühendusdetail
Sensori OLET 31 asend kerise
kohale lakke paigaldamisel
läbimõõduga 515.
7
