Instrukcja montażu i obsługi Rocher Pure

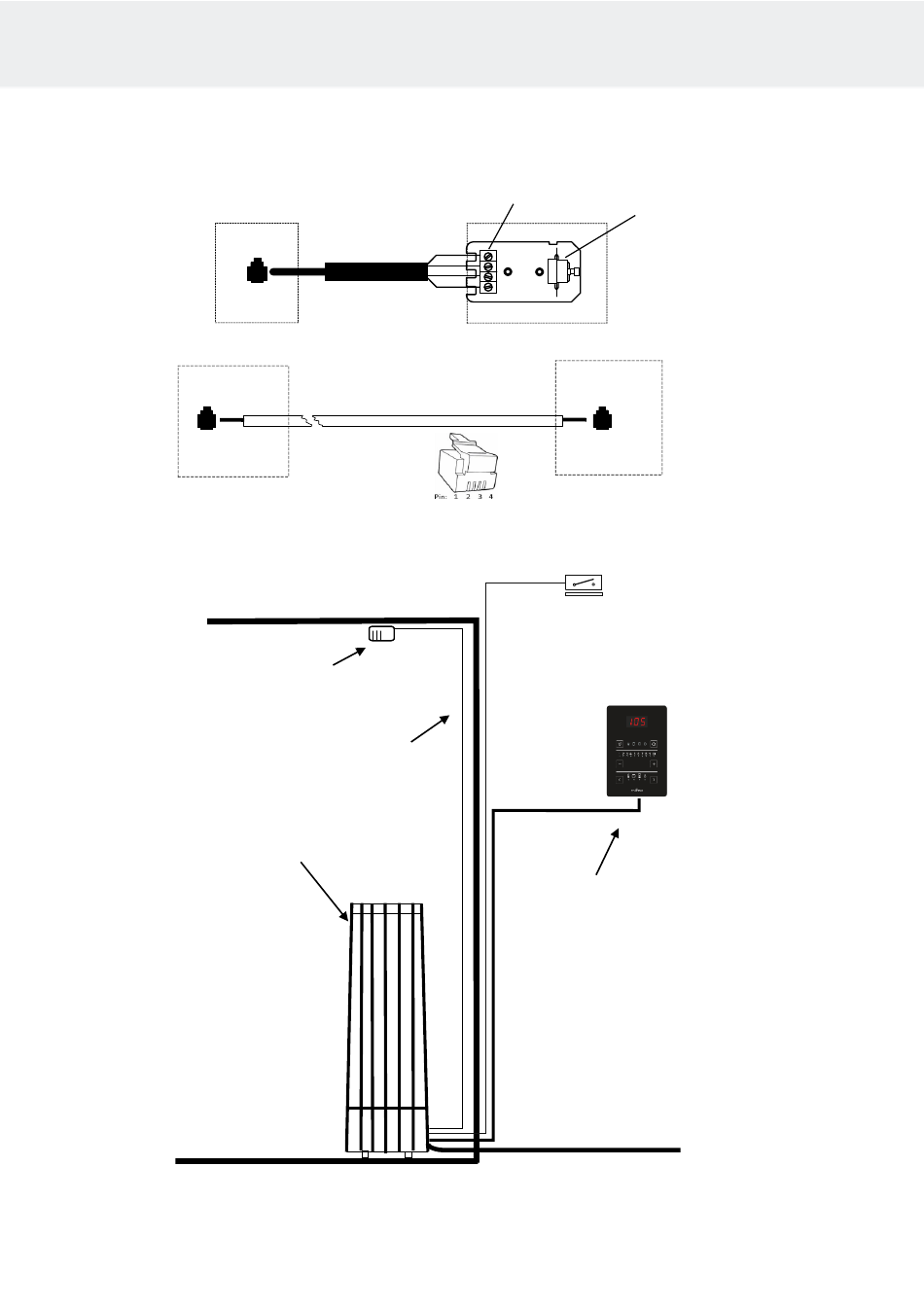

2.20. Rysunek poglądowy w przypadku zastosowania panelu sterującego
Pure
Piec do sauny
PCB
OLEA 99
Piec do sauny
PCB
OLEA 99
Czujnik OLET 31
Piec do sauny
Przewód czujnika
1= Niebieski
2= Biały
3= Czerwony
4= Zółty
A1 Żółty
A2 zielony
A3 czerwony
A4 Czarny
Rysunek poglądowy
Kabel Silikonowy 4 x 0,25
Rysunek 10 Rysunek poglądowy
Ogranicznik
Listwa złącza
4
3
2
1
Czujnik OLET 31
Panel sterowania
Pure
Przełącznik drzwiowy
Panel sterowania Pure
2
4 x 0,15 mm
Zasilanie
230V – 240V 1N~ / 2~
230V 3~
400V – 415V 3N~
14
UWAGA!
Patrz więcej szczegółów
instrukcja instalacji
w panelu sterowania
instrukcja obsługi
