Käyttö- ja asennusohje Rocher Pure
2.18 Ovikytkin
Ovikytkimellä tarkoitetaan määräyksien mukaista saunan ovessa olevaa kytkintä. Ovikytkin vaaditaan yleisissä
ja yksityiskäytössä olevissa saunoissa, sellaisissa saunoissa joissa kiukaan päälle kytkentä voidaan tehdä
muualta kuin itse saunasta, esim. On / Off painonapilla tai vastaavalla tavalla.
Ohjauspaneeli huomioi automaattisesti kun ovikytkin on kytketty kiukaan OLEA 99 piirikortille. Ensimmäisellä
kerralla asennuksen jälkeen suljetaan saunan ovi sekä tämän jälkeen sähkö päälle kiukaan pääkytkimestä.
Mikäli ovi avataan ennen lämmitysjakson alkamista, (ennakko ajastimella asetettu kiukaan lämmitys) menee
automaattikäyttö (kaukokäyttö) pois päältä 1 minuutin kuluttua ja vaatii oven sulkemisen ja uudelleen käynnis-
tämisen ohjauspaneelista.
Mikäli kiukaan päällä olo aikana ovi jää auki yli 5 minuutin ajaksi, kytkeytyy kiuas pois päältä automaattisesti.
Kiuas saadaan päälle uudelleen ohjauspaneelista oven sulkemisen jälkeen. Häiriö merkkivalo alkaa vilkku-
maan mikäli sellainen on kytketty, katso alla kytkentäohje.
Ovikytkimen asennus- ja kytkentäohje
Ovikytkin asennetaan löylyhuoneen ulkopuolelle oven yläreunaan vähintään 300mm oven sisänurkasta.
Kytkin osa asennetaan oven karmiin ja magneetti oveen. Kytkimen etäisyys magneetista max 18 mm.
Ovikytkin asennus oven yläreunaan, suositellaan käytettäväksi TylöHelon mallia tuotenumero 0043233,
SSTL 8260371.
Ovikytkin asennus oven alareunaan, suositellaan käytettäväksi TylöHelon mallia , tuotenumero SP11000326,
8263280. Katso ohje pakkauksen asennus- ja käyttöohjeesta.
Ovikytkin

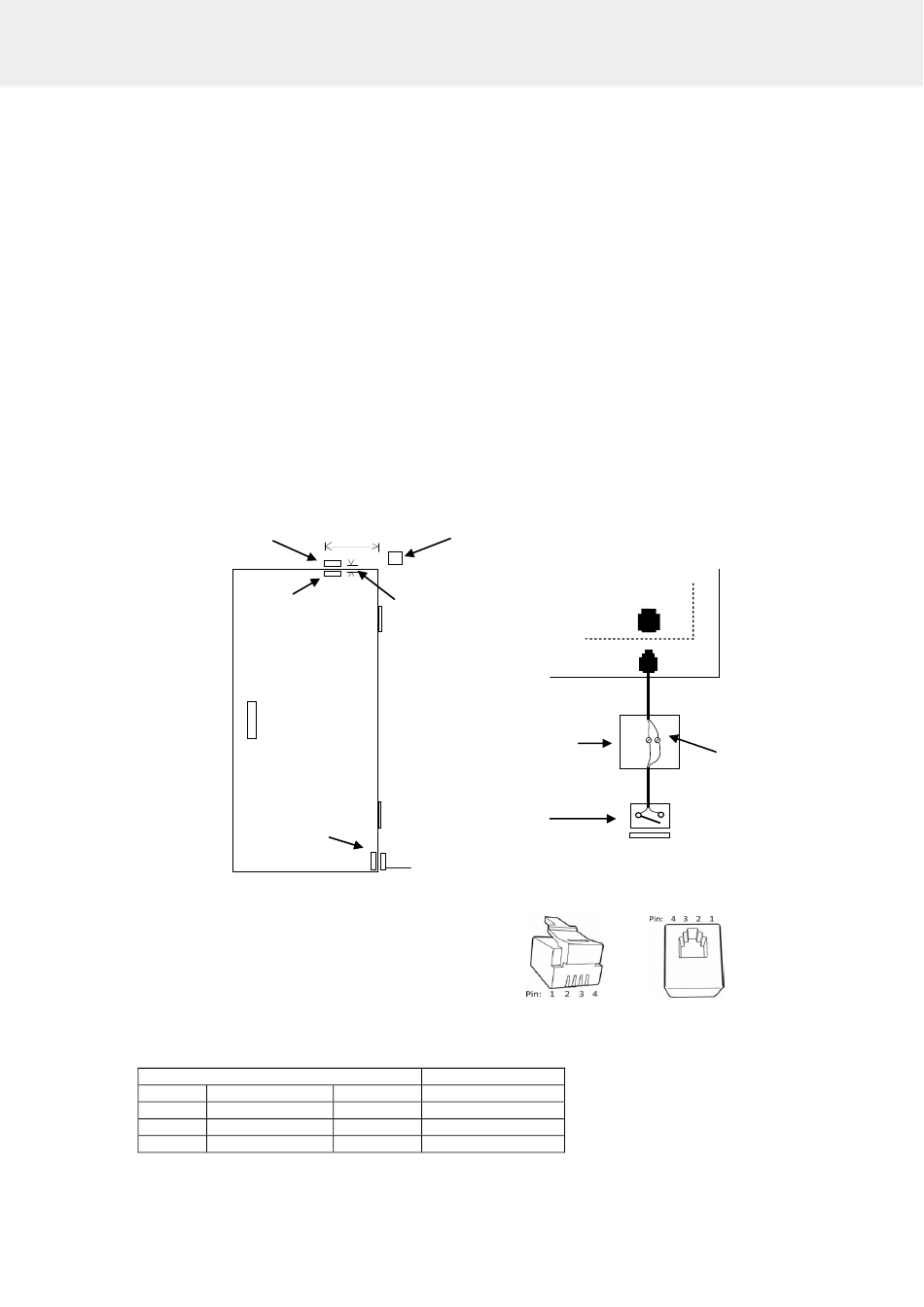

Kuva 7 Ovikytkimen asento
Ovikytkin (Door switch)
Pin 1
Pin 2
Pin 3
Ovikytkin
Pin 4
Ovikytkin
Taulukko 4 Ovikytkimen kytkentä
Min 300 mm
Kytkentärasia
Magneettiosa
Max 18 mm
ovessa
Ovikytkimen
paikka asennet-
tuna oven ala-
reunaan
GND
12 VDC
Kiuas
OLEA 99
Kytkentärasia
Ovikytkin
Magneettiosa oveen
Kuva 8 RJ10 liittimien Pin -järjestys
Johdin väri
Oranssi
Vihreä / Valkoinen
3
4
Ovikytkimestä kytketään
johdot ruskea ja musta.
(sulkeutuva kosketin tieto)
12
