2.10. Bezpečnostní vzdálenosti saunového topidla
Instalace do rohu a na stěnu: Senzor OLET 31 se instaluje na stěnu, 40 mm od stropu, na střední linii topidla.
Nebo je možné nainstalovat senzor na strop nad střed topidla – pokyny naleznete v části „Prostřední instalace".
Topidlo musí být připevněno k podlaze nebo ke konstrukci saunové lavice, aby byly dodrženy bezpečnostní vzdálenosti.
OLET 31
60
Nástěnný držák
Montážní bod topidla
pro připevnění ke stěně
nebo k saunové lavici.
Toto je příslušenství
0043272
Prostřední instalace: Pokud je saunové topidlo instalováno
dále než 60 mm od stěny nebo od rohu, instalační metoda
bude vždy prostřední instalace. Topidlo musí být připevněno
k lavicím nebo podobné konstrukci pomocí nástěnného držáku.
Senzor OLET 31 se vždy instaluje na strop.
OLET 31
A
60

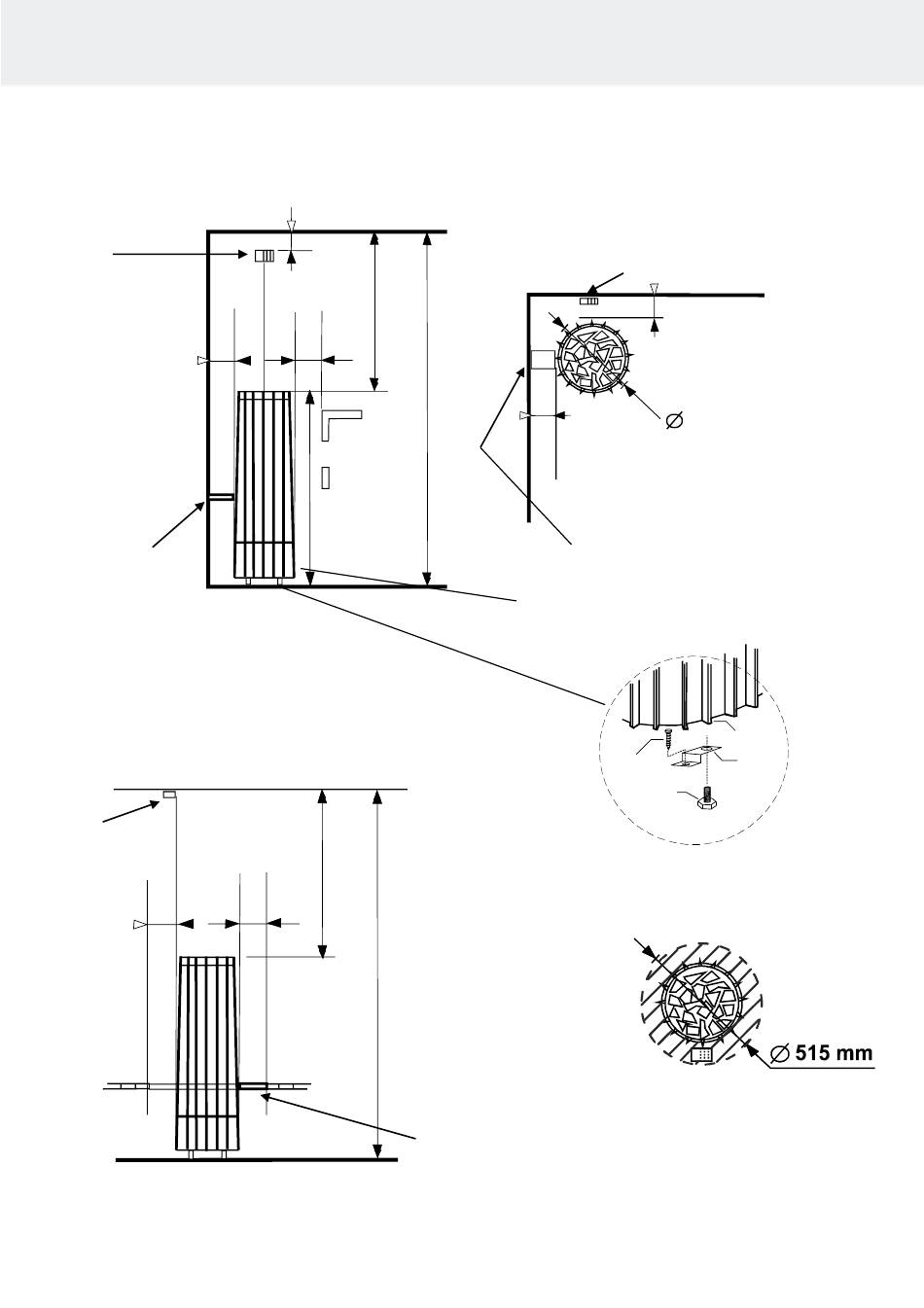

Obrázek 2 Bezpečnostní vzdálenosti saunového topidla
Rocher Pure
40 *)
F
A D
770
60
1900
1130
mm
F
770
A
60
H
1900
*)
Jedná se o absolutní rozměry!
(nesmí být větší ani menší)
mm
H
Bezpečnostní vzdálenosti mezi spodní stranou
saunového topidla a stěnou.
Upínací prvek
na podlahu
Nastavitelná noha
Nástěnný držák
Montážní bod topidla pro
připevnění ke stěně nebo k
saunové lavici
Toto je příslušenství
0043272
OLET 31
*)
60
60
425 mm
mm
Nástěnný držák
Montážní bod topidla pro připevnění ke
stěně nebo k saunové lavici
Toto je příslušenství
Noha topidla
Kovový upínací prvek
Upevnění saunového topidla k
podlaze. POZNÁMKA: Upevnění
dvou (2) nohou
Pozice senzoru OLET 31 při
stropní instalaci nad topidlem
v oblasti o průměru 515 mm.
