Manuale di installazione e uso ROCHER Pure
2.18 Interruttore porta
Si riferisce all'interruttore sulla porta della sauna. Questo interruttore è conforme alle norme. Le saune
pubbliche e private, vale a dire le saune in cui il riscaldatore può essere acceso dall'esterno, ad esempio
tramite l'utilizzo di un pulsante di accensione/spegnimento o metodo simile, devono essere dotate di un
interruttore porta.
Il pannello di controllo Pure si registra automaticamente quando l'interruttore della porta è collegato alla
scheda OLEA 99 del riscaldatore. Quando si utilizza la sauna per la prima volta dopo l'installazione, chiudere
la porta della sauna e accendere l'elettricità mediante l'interruttore principale del riscaldatore.
Se la porta viene aperta prima dell'avvio di una sequenza di riscaldamento (riscaldamento pre-impostato),
l'uso automatico (uso remoto) viene disattivato dopo un minuto. La porta deve essere chiusa e la funzione
riavviata dal pannello di controllo.
Se la porta rimane aperta per più di cinque minuti con il riscaldatore acceso, questo si spegne
automaticamente.
Il riscaldatore può essere riattivato dal pannello di controllo una volta chiusa la porta. La spia di guasto, se
installata, inizia a lampeggiare. Consultare le seguenti istruzioni per l'installazione.
Istruzioni per installazione e collegamento dell'interruttore porta
L'interruttore porta è installato fuori dalla cabina sauna sul bordo superiore della porta, ad almeno 300 mm
dall'angolo interno.
L'interruttore è installato sul telaio della porta e il magnete è installato sulla porta. La distanza tra l'interruttore
e il magnete è di 18 mm.
Quando sulla parte superiore della porta è installato un interruttore porta, TylöHelo consiglia di utilizzare il
modello TylöHelo con codice prodotto n. 0043233, SSTL 8260371.
Quando sulla parte inferiore della porta è installato un interruttore porta, TylöHelo consiglia di utilizzare il
modello TylöHelo con codice prodotto n. SP11000326, SSTL 8263280.
Per istruzioni consultare le istruzioni d'uso e d'installazione fornite con il riscaldatore.
Interruttore porta
Magnete
sulla porta
Posizione
dell'interruttore
porta quando
installato sulla
parte inferiore

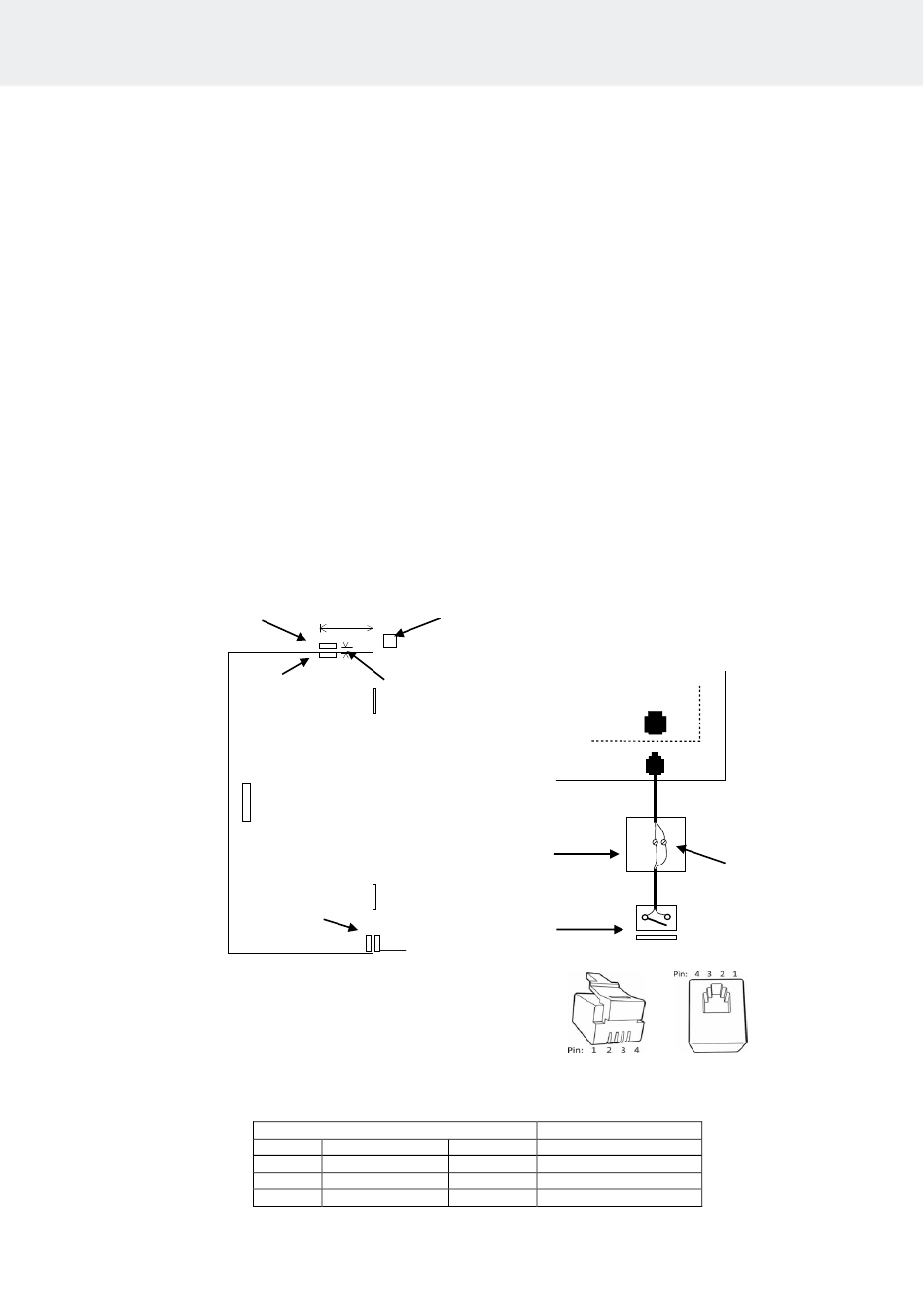

Immagine 7 Installazione dell'interruttore porta
Min. 300 mm Scatola di derivazione
Max. 18 mm
Interruttore porta
Pin 1
Pin 2
Pin 3 Interruttore porta
Pin 4 Interruttore porta
Tabella 4. Collegamento dell'interruttore della porta
OLEA 99
Scatola dei
collegamenti
Interruttore porta
Magnete per la porta

Immagine 8. Pin: ordine di RJ 10

Colore del conduttore
GND Arancia
12 VDC Verde / Bianco
Riscaldatore
3 4
Collegare i fili marrone e
nero dell'interruttore
porta.
(contatto di chiusura)
12
