Инструкция по эксплуатации и монтажу Rocher Pure

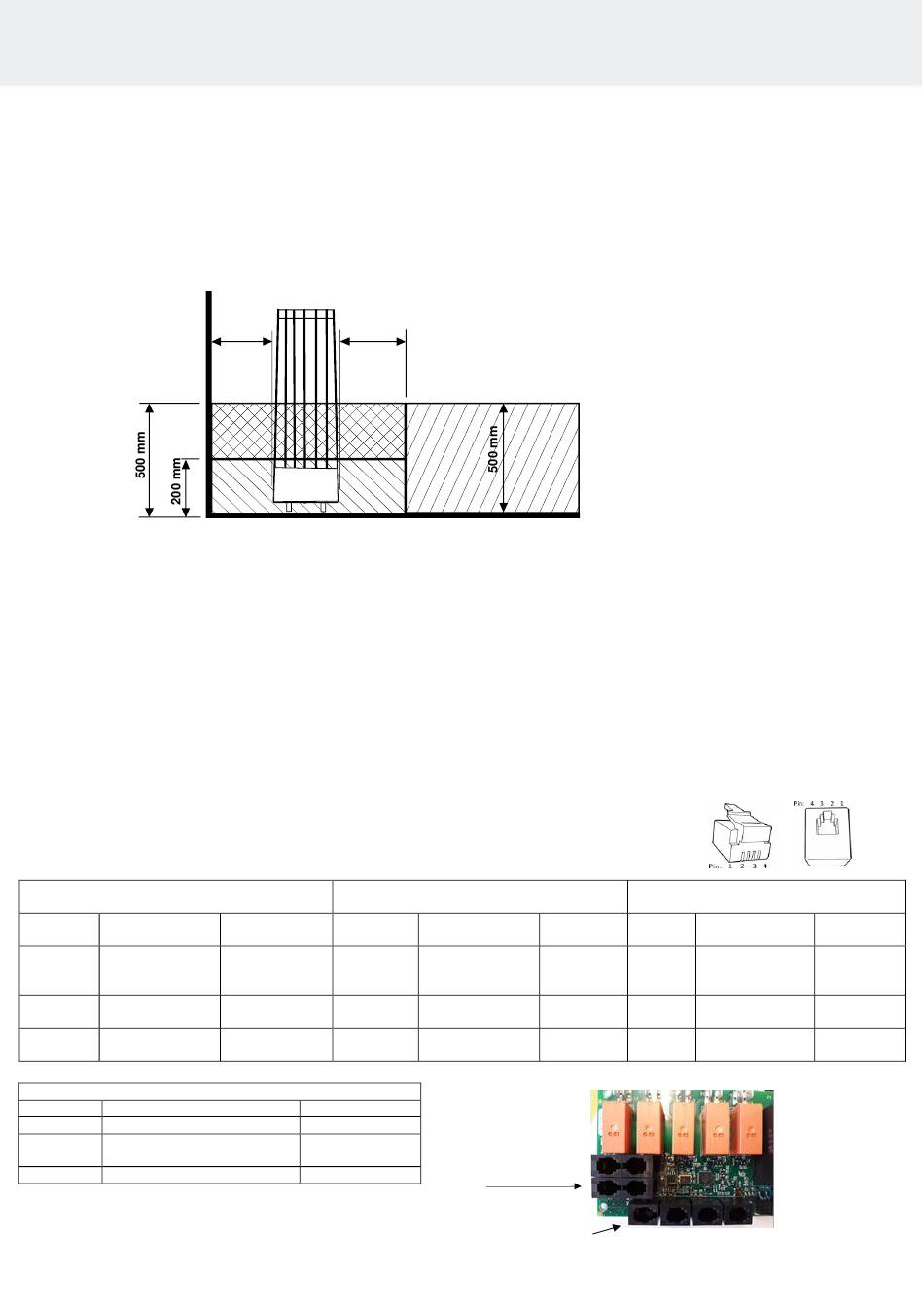

2.15. Расположение соединительной коробки
A = Установленные минимальные безопасные расстояния
Рекомендуемое расположение соединительной коробки
1.
Рекомендуется устанавливать в этом месте силуминовую коробку.
2.
Эту область необходимо избегать. Всегда используйте силуминовую коробку.
3.
В других местах используйте теплостойкую коробку (T 125 °C) и теплостойкие кабели (T 170 °C). Около
соединительной коробки не должно быть каких-либо заграждений. Если соединительная коробка
устанавливается в зонах 2 или 3, обратитесь к инструкции и правилам местного поставщика электроэнергии.
Рис 5 Расположение соединительной коробки для соединительного кабеля в помещении сауны
2.16. Дистанционное управление
Электрокаменки можно управлять дистанционно. Для этого к разъемам 3 и 4 печатной платы RJ10 подключают
контактор с нормально замкнутыми контактами, который можно переключать импульсом. Рекомендуемый размер
кабеля AWG 24 или 26. Максимальная длина кабеля AWG 24 равна 200 м в случае использования контроллера Pure
Максимальная длина кабеля AWG 26 равна 130 м в случае использования контроллера Pure
Примечание. Если нагреватель для сауны контролируется из-за пределов сауны, стандарты на сауны
предусматривают обязательное наличие дверного выключателя.
К кнопке может быть подключена индикаторная лампа, которая загорается при активированной дистанционной команде.
Быстрое мигание индикаторной лампы указывает на ошибку, вызванную тем, что дверь сауны открыта в течение более
5 минут; нагреватель сауны будет автоматически отключен.
Нагреватель для сауны с дистанционным управлением остается включенным в соответствии с настройкой, введенной на
панели управления (при частном использовании не более 6 часов). С помощью устройства дистанционного управления
нагреватель можно в любое время отключить.
2.17. Разъемы платы RJ 10
ПРИМЕЧАНИЕ. В случае неправильного подключения печатная плата может выйти из строя.
Дополнительный датчик (NTC)
Контакт 1
Контакт 2 Термистор NTC
10 кОм
Контакт 3 Термистор NTC
10 кОм
Контакт 4
Датчик (Sec/NTC)
Контакт 1 Окончательная остановка
Контакт 2 Термистор NTC 10 кОм
Контакт 3 Термистор NTC 10 кОм
Контакт 4 Окончательная остановка
Табл 3 Порядок соединения RJ 10-разъемов
на плате
A A
3. 3.
2. 2.
Переключатель дистанционного
управления (внешний переключатель)
Контакт 1
3,3 В Контакт 2
Центральный Контакт 3
процессор
Контакт 4
Земля
3,3 В
Центральный
процессор
10 В
Рис 6 Расположение разъемов RJ 10. Датчик, дверной выключатель, дистанционное управление,
дополнительный датчик NTC
1
К выключателю Земля
К выключателю 12 В пост.
тока
Разъемы RJ 10
панели
управления
Дверной выключатель
Контакт
1
Контакт Аварийный
светодиодный
2
индикатор
Контакт Дверной вы-
ключатель
3
Контакт Дверной вы-
ключатель
4
11
Земля
Земля
12 В пост.
тока
