Paigaldus- ja kasutusjuhend Rocher Pure

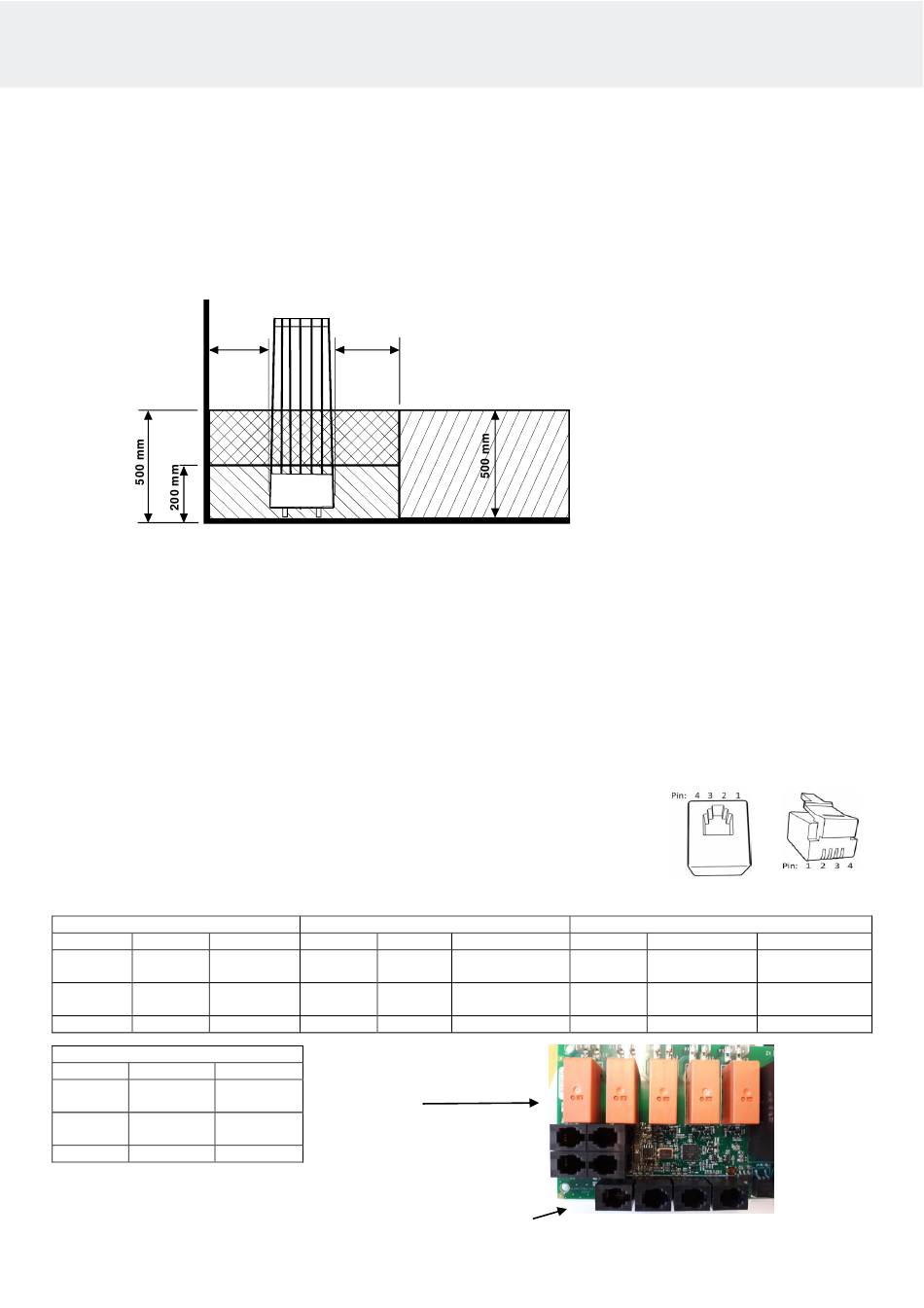

2.15. Lavaruumis ühenduskaabli ühenduskarbile sobiva koha leidmine
A = nõutav minimaalne ohutusvahemik
1. Ühenduskarbi soovitatav asukoht
2. Selles alas on soovitatav kasutada silumiinkarpi
3. Seda ala tuleks vältida. Kasutage alati silumiinkarpi.
Teistes alades kasutage kuumakindlat karpi (T 125 °C) ja kuumakindlaid kaableid (T 170 °C). Ühenduskarbi ümber ei tohi
asuda takistusi. Kui paigaldate ühenduskarbi tsooni 2 või 3, järgige kohaliku elektrienergia pakkuja juhiseid ja eeskirju.

2.16. Kaugjuhtimine

Elektrikeris kaugjuhtida – ühendage selleks impulssrakendusega suletud kontaktor trükkplaadi RJ10 konnektoritega 3 ja
4. Soovitatav kaabli suurus on AWG 24 või AWG 26. Suurusega AWG 24 kaabli maksimumpikkus võib Pure kontrolleri
kasutamisel olla 200 m.
Suurusega AWG 26 kaabli maksimumpikkus võib Pure-tüüpi kontrolleri puhul 130 m.
NB! Kui saunakerist juhitakse saunast väljastpoolt, on nõutav ukselülitit.
Indikaatortule saab ühendada kaugjuhtimisnupu terminaliga, see süttib, kui kaugjuhtimiskäsklus aktiveeritakse.
Indikaatortuli näitab kiiresti vilkudes riket, mis on põhjustatud sellest, et sauna uks on jäetud lahti kauemaks kui 5
minutiks, saunakeris lülitatakse automaatselt välja.
Kaugjuhitav saunakeris jääb sisselülitatuks olenevalt juhtpaneeli seadistusest (erasaunas max 6 h). Saunakerist saab
kaugjuhtimisseadme abil igal ajal välja lülitada.
2.17. Trükkplaadi RJ 10 konnektorid
MÄRKUS. Nõuetele mittevastavad ühendused võivad trükkplaati kahjustada.
Lisaandur (NTC)
Kontakt 1
Kontakt 2 NTC, 10
kilo-oomi
Kontakt 3 NTC, 10
kilo-oomi
Kontakt 4
Andur (Sec/NTC)
Kontakt 1 Lõpuotsak
Kontakt 2 NTC, 10
kilo-oomi
Kontakt 3 NTC, 10
kilo-oomi
Kontakt 4 Lõpuotsak
Tabel 3 RJ-liite liitmise järjestus trükkplaadile
A A
3. 3.
2. 2.
Joonis 5 Ühenduskarbi asukoht
Kaugjuhtimislüliti (välislüliti)
Kontakt 1
3,3 V Kontakt 2
Keskseade Kontakt 3 Lülitisse
Kontakt 4 Lülitisse
Maandus
3,3 V
Keskseade
10 V
Joonis 6 . RJ 10 -konnektorite järjestus. Sensor, ukselüliti, kaugjuhtimisseade, täiendav NTC
1
Kontakt 1
Kontakt 2
Maandus Kontakt 3
12 V alalisvoolu Kontakt 4
Juhtpaneeli
RJ10-konnektorid
Ukselüliti
Alarmi Maandus
valgusdiood
Ukselüliti Maandus
Ukselüliti 12 V alalisvoolu
