2.10. Instalacja pieca do sauny

Instalacja w rogu i na ścianie: Czujnik OLET 31 należy zamontować na ścianie sauny, bezpośrednio na linii środkowej pieca,
40 mm od sufitu.
Alternatywnie czujnik można zamontować na suficie nad środkową częścią pieca – zob. część „Instalacja na środku". Piec
należy zamocować do podłogi lub konstrukcji ławki z zachowaniem takich samych bezpiecznych odległości.
OLET 31
60
Wspornik ścienny
Punkt montażu pieca na
ścianie lub ławce sauny
To jest akcesorium
0043272
Instalacja na środku: Jeśli piec jest montowany
w odległości większej niż 60 mm od ściany lub
narożnika, należy go zamontować zgodnie z metodą
instalacji na środku. Piec musi zostać przymocowany
do ławek lub do podobnej konstrukcji za pomocą wspornika
ściennego. Czujnik OLET 31 należy zawsze montować na suficie.
OLET 31
A
60

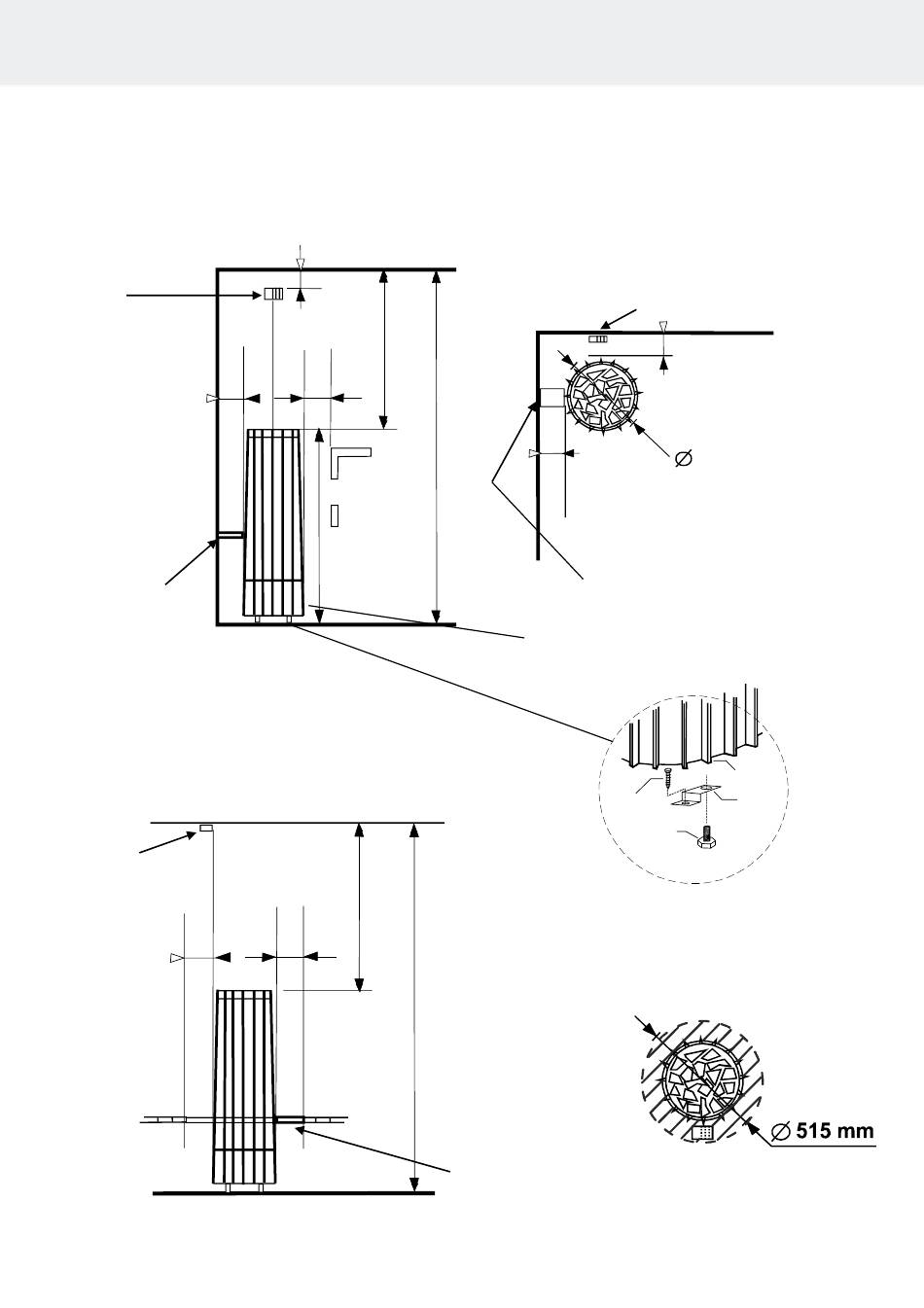

Rysunek 2 Bezpieczne odległości
40 *)
F
A D
770
60
1900
1130
F
770
A
60
H
1900
Wartość bezwzględna! (nie może być mniejsza
*)
)
mm
H
Bezpieczne odległości między dolną częścią
pieca a ścianą.
Element mocujący
do podłogi
mm
Wspornik ścienny
Punkt montażu pieca na
ścianie lub ławce sauny
To jest akcesorium
0043272
ani większa)
OLET 31
*)
60
60
425 mm
mm
Wspornik ścienny
Punkt montażu pieca na ścianie
lub ławce sauny
To jest akcesorium
Noga pieca
Element mocujący
z metalu
Regulowana
noga
Mocowanie pieca na
podłodze. UWAGA:
mocowanie dwóch (2) nóg
Pozycja czujnika OLET 31
w przypadku instalacji na suficie nad
piecem w obrębie średnicy 515 mm.
