Paigaldus- ja kasutusjuhend Rocher Pure
2.18. Ukselüliti
Ukselüliti tähendab sauna uksel asuvat lülitit. See lüliti vastab eeskirjadele. Avalikes ja erasaunades peab olema ukselüliti,
st saunades, kus kerist saab väljastpoolt sisse/välja lülitada nupu abil või sarnasel moel.
Juhtpaneel registreerib automaatselt, kui ukselüliti on ühendatud kerise OLEA 99 trükkplaadiga. Kasutades sauna pärast
paigaldamist esimest korda, sulgege saunaruumi uks ja lülitage elekter kerise pealülitist sisse.
Kui uks avatakse enne kütmisjärjestuse käivitamist (eelseadistatud küte), lülitatakse automaatne kasutamine
(kaugjuhtimine) 1 minuti pärast välja. Uks peab olema suletud ja funktsioon taaskäivitatud juhtpaneelilt.
Kui uks on kütteseadme töötamise ajal olnud lahti rohkem kui 5 minutit, lülitatakse kütteseade automaatselt välja.
Pärast ukse sulgemist saab kerise juhtimispaneelilt uuesti sisse lülitada. Rikke märgutuli, kui see on paigaldatud, hakkab
vilkuma. Vaadake allolevaid paigaldusjuhiseid.
Ukse lüliti paigaldamise ja ühendamise juhised
Ukselüliti tuleb paigaldada väljaspoole saunaruumi, ukse ülaservale, vähemalt 300 mm sisenurgast.
Lülitiosa paigaldatakse ukseraamile ja magnet uksele. Lüliti ja magneti vaheline kaugus on 18 mm.
Kui ukselüliti on paigaldatud ukse ülaossa, soovitab TylöHelo kasutada TylöHelo
mudelit tootenumbriga 0043233, SSTL 8260371.
Kui ukselüliti on paigaldatud ukse alaossa, soovitab TylöHelo kasutada TylöHelo mudelit tootenumbriga SP11000326,
SSTL 8260371.
Juhised leiate kerisega kaasas olevast paigaldus- ja kasutusjuhendist.
Ukselüliti
Magnet uksel
Ukselüliti
asukoht, kui see
on paigaldatud
ukse alumisse
ossa.

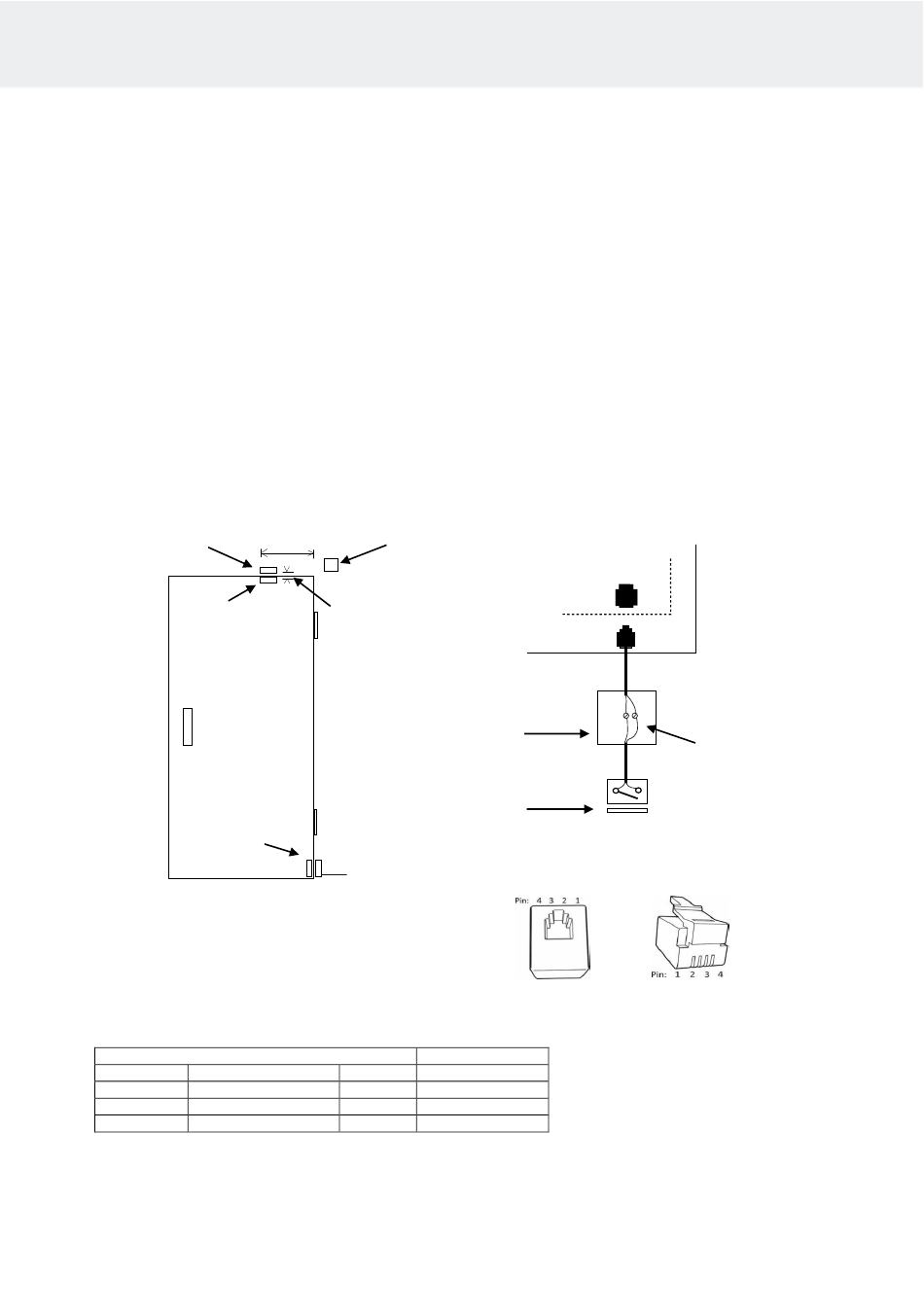

Joonis 7 Ukselüliti paigaldamine
Ukse lüliti
Kontakt 1
Kontakt 2
Kontakt 3 Ukse lüliti
Kontakt 4 Ukse lüliti
Tabel 4 Ukse lüliti sidestus
Min 300 mm Harukarp
Maks 18 mm
GND
12 VDC
OLEA 99
Ühenduskarp
Ukselüliti
Ukse magnet
Joonis 8 Konnektori RJ10 kontaktide paigutus
Juhtivärv
oranž
Roheline / valge
Keris
3
4
Ühendage ukselüliti
pruun ja must juhe.
(kontakti sulgemine)
12
