Manual de instalación y uso de Rocher Pure
2.18. Interruptor de puerta
El interruptor de puerta es el interruptor situado en la puerta de la sauna. Este interruptor cumple las normativas. Las saunas
públicas y privadas deben contar con un interruptor de puerta siempre que se pueda encender el calentador desde el exterior
de la sauna, por ejemplo, con un botón de encendido/apagado o un método similar.
El panel de control capta automáticamente cuando el interruptor de puerta está conectado a la placa del circuito OLEA 99 del
calentador. Cuando utilice la sauna por primera vez después de su instalación, cierre la puerta que da a la sala de la sauna y
enciéndala mediante el interruptor principal del calentador.
Si se abre la puerta antes del inicio de una secuencia de calentamiento (calentamiento preconfigurado), el modo automático
(uso remoto) se desactiva tras un minuto. Debe cerrarse la puerta y reiniciarse el funcionamiento desde el panel de control.
Si se deja la puerta abierta durante más de cinco minutos con el calentador encendido, este se apaga de forma automática.
Cuando se haya cerrado la puerta, es posible volver a encender el calentador desde el panel de control. Si hay instalado un
indicador luminoso de fallos, este comenzará a parpadear. Consulte las siguientes instrucciones de instalación.
Instrucciones de instalación y conexión del interruptor de puerta
El interruptor de puerta se instala en el exterior de la sala de sauna, en el borde superior de la puerta, a una distancia mínima
de 300 mm de la esquina interna.
La parte del interruptor se instala en el marco de la puerta y el imán en la puerta. La separación entre el interruptor y el imán
es de 18 mm.
Si el interruptor de la puerta se instala en la parte superior de la puerta, TylöHelo recomienda utilizar el modelo de TylöHelo
con la referencia 0043233, SSTL 8260371.
Si el interruptor de la puerta se instala en la parte inferior de la puerta, TylöHelo recomienda utilizar el modelo de TylöHelo
con la referencia 0043263, SP11000326, SSTL 8263280
Consulte las instrucciones de instalación y de uso suministradas con el calentador para obtener más información.
Interruptor de puerta Mín. 300 mm
Imán
en la puerta
Posición del
interruptor de
puerta cuando
se instala en la
parte inferior de
la puerta

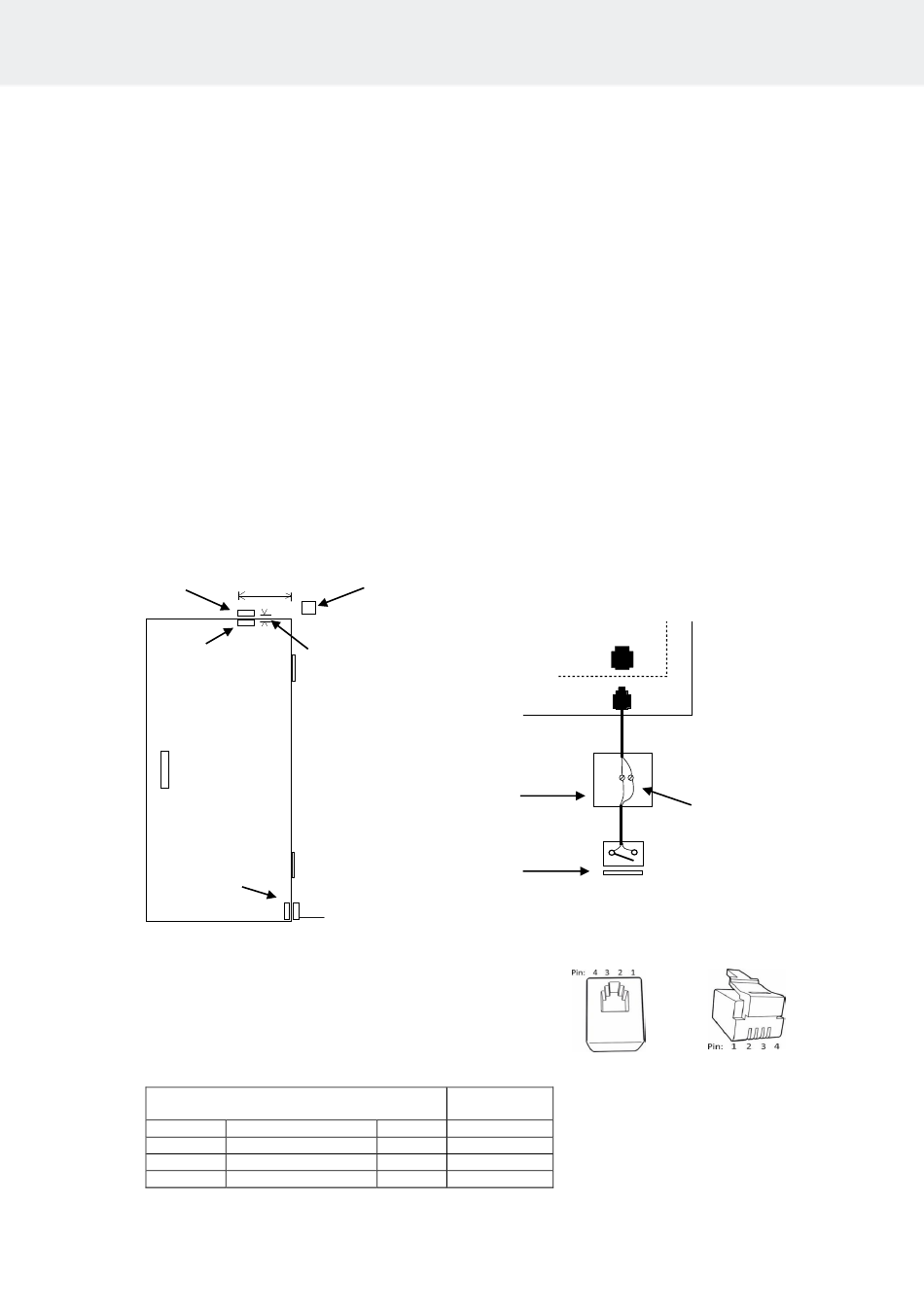

Imagen 7 Instalación del interruptor de puerta
Interruptor de puerta
Clavija 1
Clavija 2
Clavija 3 Interruptor de puerta
Clavija 4 Interruptor de puerta
Tabla 4. Conexión del interruptor de puerta a un conector.
Caja de conexiones
Max 18 mm
Caja de
conexiones
Interruptor de puerta
Imán para la puerta
Color del
cable
Tierra Naranja
12 V CC Verde/blanco
Calentador de sauna.
OLEA 99
3
4
Imagen 8 Disposición de clavijas de un conector RJ10
12
Conecte los cables del
interruptor de puerta
marrón y negro.
(contacto de cierre)
