2.15. Umístění rozvaděče pro připojovací kabel v saunové kabině
A = Specifikovaná minimální bezpečnostní vzdálenost
1. Doporučené umístění rozvaděče
2. Siluminová skříňka doporučená v této oblasti.
3. Této oblasti se vyhněte. Vždy použijte siluminovou skříňku.
V ostatních oblastech použijte teplu odolnou skříňku (T 125 °C) a teplu odolné kabely (T 170 °C). Přístupu k
rozvaděči nesmí bránit žádné překážky. Při instalaci rozvaděče do zóny 2 nebo 3 dodržujte pokyny a předpisy
stanovené dodavatelem el. energie
A
3.
2.

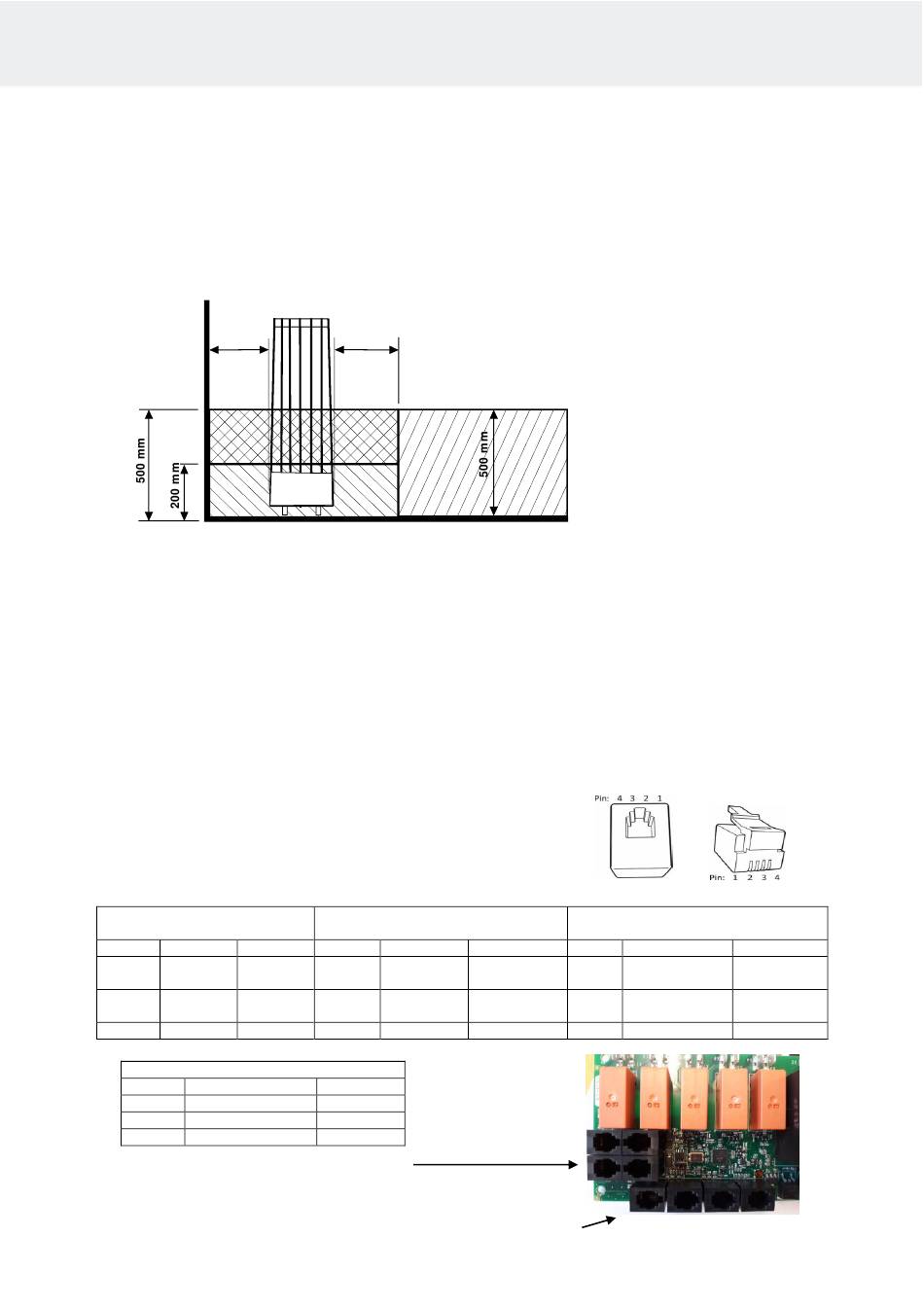

Obrázek 5 Umístění rozvaděče
2.16. Dálkové ovládání
saunového topidla dálkově ovládat připojením uzavřeného stykače, který může být aktivován pulzně, na konektory 3 a 4
obvodové desky RJ10. Doporučený rozměr kabelu je AWG 24 nebo 26. Maximální délka kabelu AWG 24 je 200 m při použití
řídicí jednotky Pure.
Maximální délka kabelu AWG 26 je 130 m při použití řídicí jednotky Pure.
Poznámka. Pokud je saunové topidlo ovládáno z vnějšku sauny, vyžaduje sauna standardně dveřní spínač.
Ke svorce dálkového tlačítka lze připojit kontrolku. Ta se rozsvítí při aktivaci vzdáleného příkazu. Když kontrolka rychle bliká,
znamená to chybu. K této chybě dojde, když jsou dveře sauny otevřené déle než 5 minut, a saunové topidlo se poté
automaticky vypne.
Dálkově ovládané saunové topidlo zůstane zapnuté tak dlouho, jak je nastaveno na ovládacím panelu (při soukromém
používání je to maximálně 6 hodin). Saunové topidlo lze dálkovým ovládáním kdykoli vypnout.
2.17. RJ 10 konektory obvodové desky
POZNÁMKA: Nesprávné zapojení může poškodit obvodovou desku.
Dodatečný senzor (NTC)
Pin 1
Pin 2 NTC 10
kOhm
Pin 3 NTC 10
kOhm
Pin 4
Senzor (Sec/NTC)
Koncová zarážka
Pin 1
Pin 2 NTC 10 kOhm
Pin 3 NTC 10 kOhm
Koncová zarážka
Pin 4
Tabulka 3 Pořadí spojení konektorů RJ na
desce s obvody
Rocher Pure
A
3.
2.
Spínač dálkového ovládání (externí
spínač)
Pin 1
3,3 V Pin 2
Ke spínači
Procesor Pin 3
Ke spínači
Pin 4
Uzemnění
3,3 V
Procesor
10 V
Obrázek 6. Pořadí konektorů RJ 10. Senzor, dveřní spínač, dálkové ovládání,
další NTC
1
Pin 1
Pin 2
Uzemnění
Pin 3
12 V DC Pin 4
Konektory RJ 10 na
ovládacím panelu
Dveřní spínač
Uzemnění
LED alarmu
Dveřní spínač Uzemnění
Dveřní spínač
12 V DC
