Manual de instalación y uso de Rocher Pure

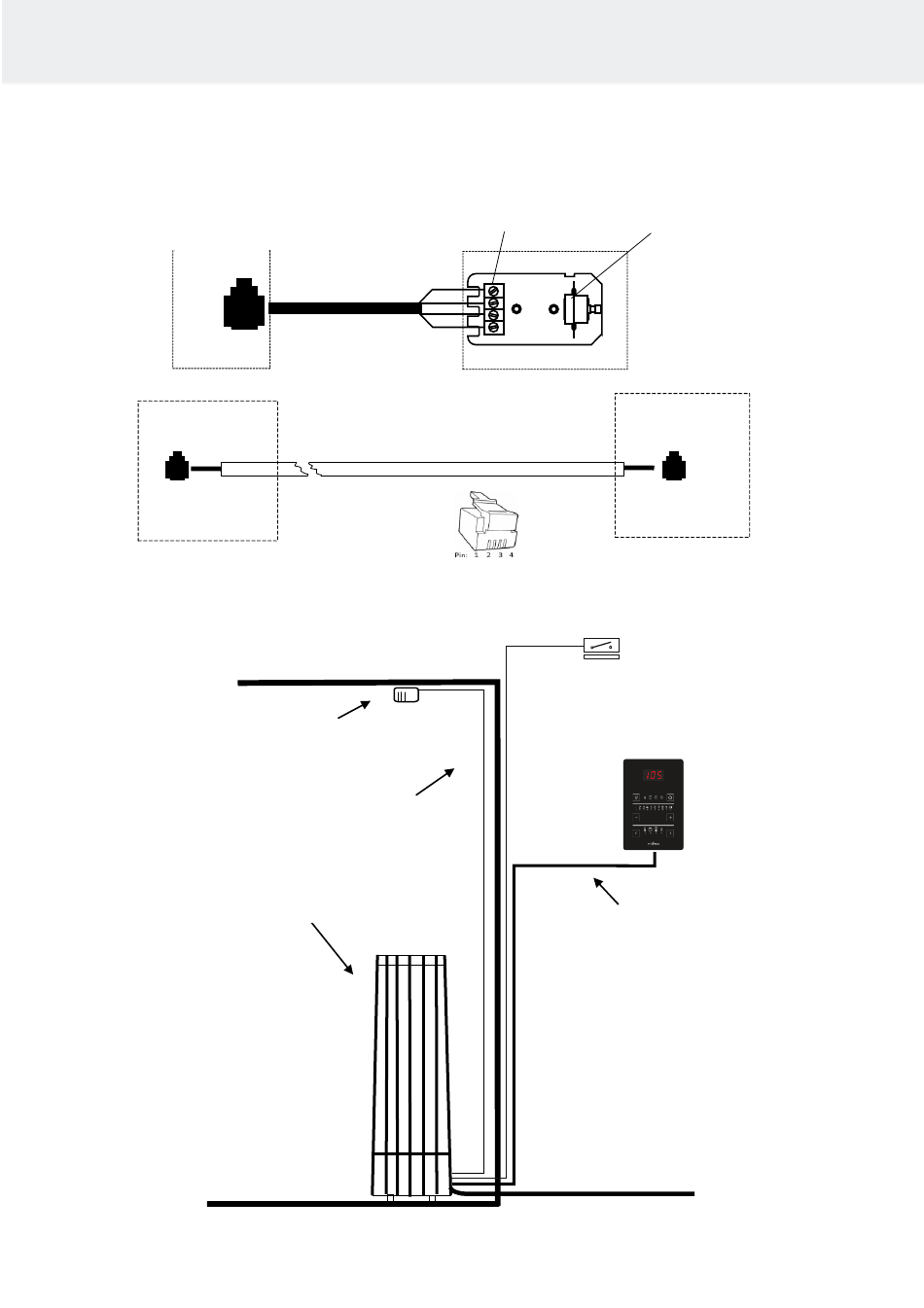

2.20. Imagen del principio de funcionamiento con Pure usado
como panel de control
Calentador
PCB OLEA 99
Calentador
PCB OLEA 99
Calentador de sauna
Cable de sensor
1 Azul
2 Blanco
3 Rojo
4 Amarillo
A1 amarillo
A2 verde
A3 rojo
A4 negro
principio de funcionamiento
Sensor OLET 31
Silicona 4 x 0,25 mm²

Imagen 10 Principio de funcionamiento.

Connectores
Limitador
4
3
2
1
Sensor OLET 31
Panel de control
Pure
Interruptor de puerta
Panel de control
Pure
4 x 0,15 mm
Entrada
230V – 240V 1N~ / 2~
230V 3~
400V – 415V 3N~
NOTA:
Consulte instrucciones de
instalación más detalladas en las
instrucciones de funcionamiento
del centro de control
