Рис 10 Принципиальная Схема - Helo Rocher Pure Manuel Produit

Инструкция по эксплуатации и монтажу Rocher Pure
2.20. Принципиальная схема с пультом Pure
Печь
Электрокаменка PCB
OLEA 99
Печь
Электрокаменка PCB
OLEA 99
Электрокаменка

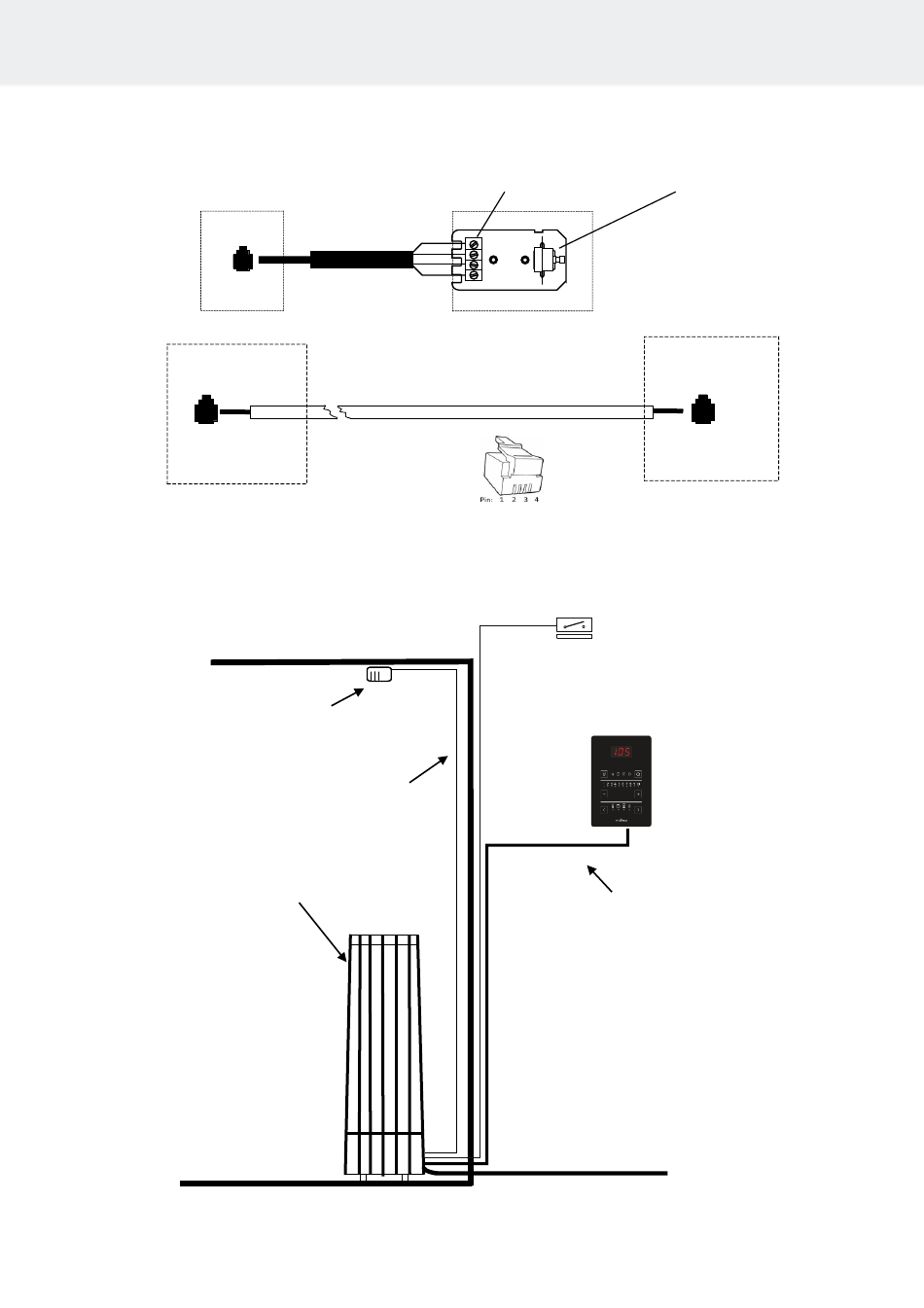

Рис 10 Принципиальная схема
Датчик кабель
1= Синий
2= Белый
3= Красный
4= Желтый
A1 Желтый
A2 Зеленый
A3 Красный
A4 Черный
Принципиальная схема
Датчик OLET 31
Силиконовый
кабель 4 x 0,25
Соединитель
4
3
2
1
Датчик OLET 31
Дверной выключатель
Пульт управления Pure
4 x 0,15 mm
Вход
230V – 240V 1N~ / 2~
230V 3~
400V – 415V 3N~
Ограничитель
Пульт управления
Pure
ПРИМЕЧАНИЕ.
См. более подробные
инструкции по установке
в инструкциях по эксплуатации
центра управления
2
14
