Käyttö- ja asennusohje Rocher Pure
2.10

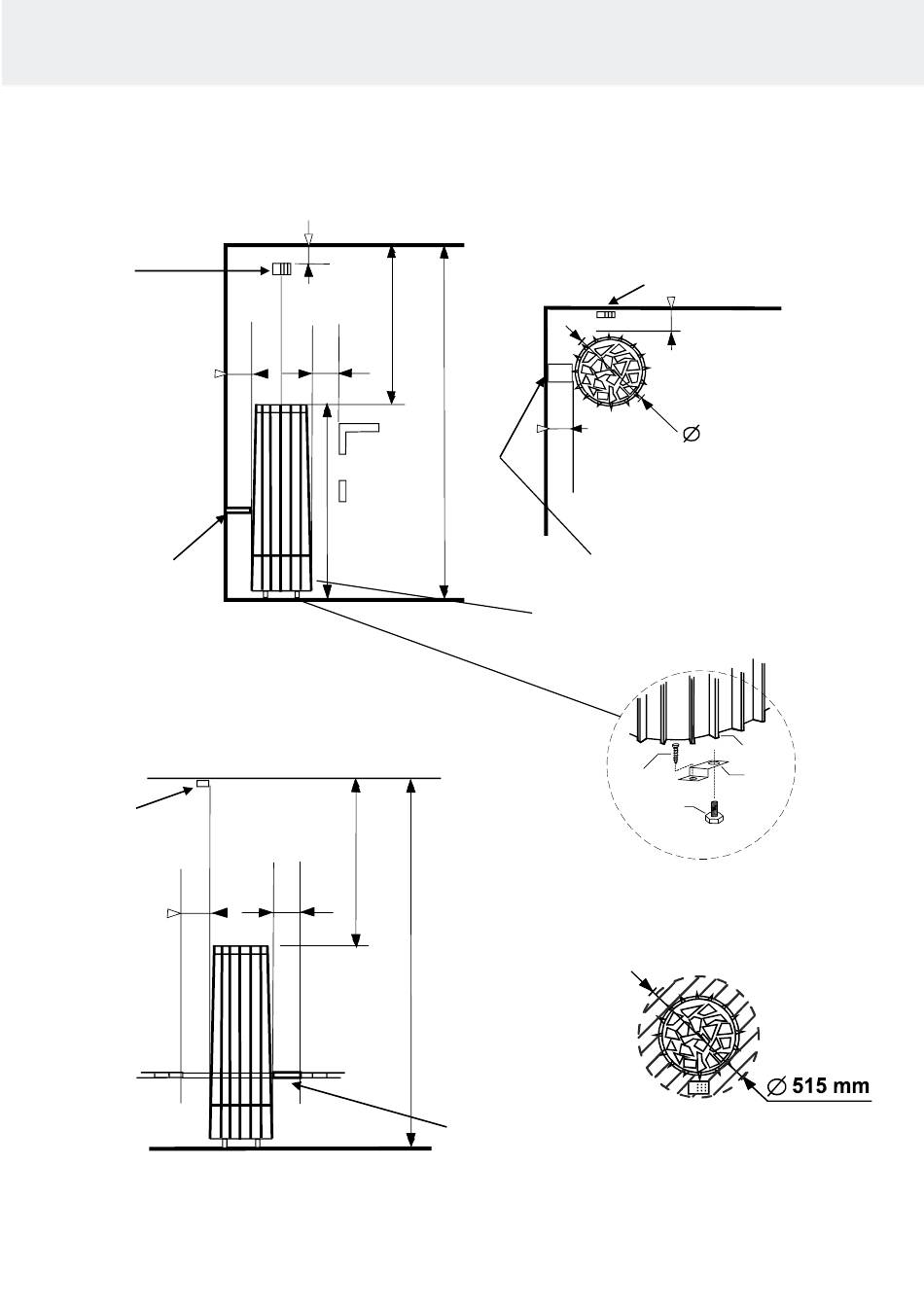

Kiukaan suojaetäisyydet
Nurkka- ja seinäasennus: Tuntoelin OLET 31 asennetaan seinälle kiukaan keskilinjalle 40 mm katosta. Vaihtoehtoinen
asennuspaikka myös kattoon kiukaan keskelle yläpuolelle, katso ohje keskiasennus. Kiuas on kiinnitettävä lattiaan tai
lauderakenteisiin, jotta suojaetäisyydet eivät pääse muuttumaan.
OLET 31
Seinätuki
Kiukaan kiinnitys
seinään tai lauteisiin
Tämä on Lisävaruste
0043272
Keskiasennus: Jos kiuas asennetaan seinästä tai nurkasta
kauemmaksi kuin 60 mm, asennustapa on aina keskiasennus.
Kiuas on kiinnitettävä lauteisiin tai vastaavaan rakenteeseen
seinätuen avulla. Tuntoelin OLET 31 asennetaan aina kattoon.
OLET 31
A
60
Kuva 2 Suojaetäisyydet
40 *)
F
A
D
770
60
60
1900
1130
F
770
A
60
H
1900
*)
Ehdoton mitta
mm
H
Seinätuki Kiukaan kiinnitys seinään tai lauteisiin.
Tämä on Lisävaruste.
Suojaetäisyydet kiukaan alareunasta
seinään
Lattia kiinnitysruuvi
Säädettävä jalka
mm
Seinätuki
Kiukaan kiinnitys
seinään tai lauteisiin
Tämä on Lisävaruste
0043272
OLET 31
*)
60
60
425 mm
mm
kiukaan jalka
Kiinnitysrauta
Kiukaan kiinnittäminen lattiaan.
HUOM! Kiinnitys kahdesta (2) jalasta
Tuntoelimen OLET 31
asennusalue katossa
kiukaan yläpuolella,
halkaisijan 515 mm
sisäpuolella.
7
