Installations- och bruksanvisning Rocher Pure
2.15. Placering av anslutningskabelns kopplingsdosa i bastun
A = Minsta skyddsavstånd
1. Rekommenderad placering av kopplingsdosan.
2. I detta utrymme bör en silumindosa användas.
3. Detta utrymme bör undvikas. En silumindosa ska alltid användas.
I andra utrymmen ska värmetåliga dosor (T 125 °C) och värmetåliga kablar (T 170 °C) användas. Kopplingsdosan
får inte blockeras. Elleverantörens anvisningar och föreskrifter ska följas när dosan installeras i utrymme 2 eller 3.
3.
2.
2.16. Fjärrstyrning
Aggregatet kan fjärrstyras genom att man ansluter en sluten kontakt, som kan lösas ut via pulser, till anslutningarna 3
och 4 på ett RJ10-kretskort. Rekommenderad kabelstorlek är AWG 24 eller 26. Maxlängden på en AGW 24-kabel är
200 m vid användning av Pure-styrenhet.
Maxlängden på en AGW 26-kabel är 130 m vid användning av Pure-styrenhet.
OBS! Bastu bestämmelserna kräver att man installerar en dörrkontakt om bastun kopplas på från en panel
utanför bastun.
En märklampa kan kopplas till fjärrstarten, denna indikerar att ett fjärrkommando har startat bastun.
Om märklampan blinkar snabbt är det in indikation på ett fel, som har orsakats av att bastudörren stått öppen mera än
5 minuter, varvid bastuugnen stängts av automatiskt.
Bastu ugnen är påkopplad så länge som man ställt in på panelen (privatbruk max 6h). Med fjärrstyrningen kan man
även stänga av bastuaggregatet när som helst.
2.17. Ordning på RJ10 -kontakter
OBS! Felaktiga anslutningar kan leda till att kretskortet förstörs.
Extragivare (NTC)
Stift 1
Stift 2 NTC 10 KOhm
Stift 3 NTC 10 KOhm
Stift 4
Givare (Sec/NTC)
Stift 1 Ändstopp
Stift 2 NTC 10 KOhm
Stift 3 NTC 10 KOhm
Stift 4 Ändstopp
Tabell 3 Kopplingsordning för
RJ 10 -kontaktdon på kretskortet
A A
3.
2.

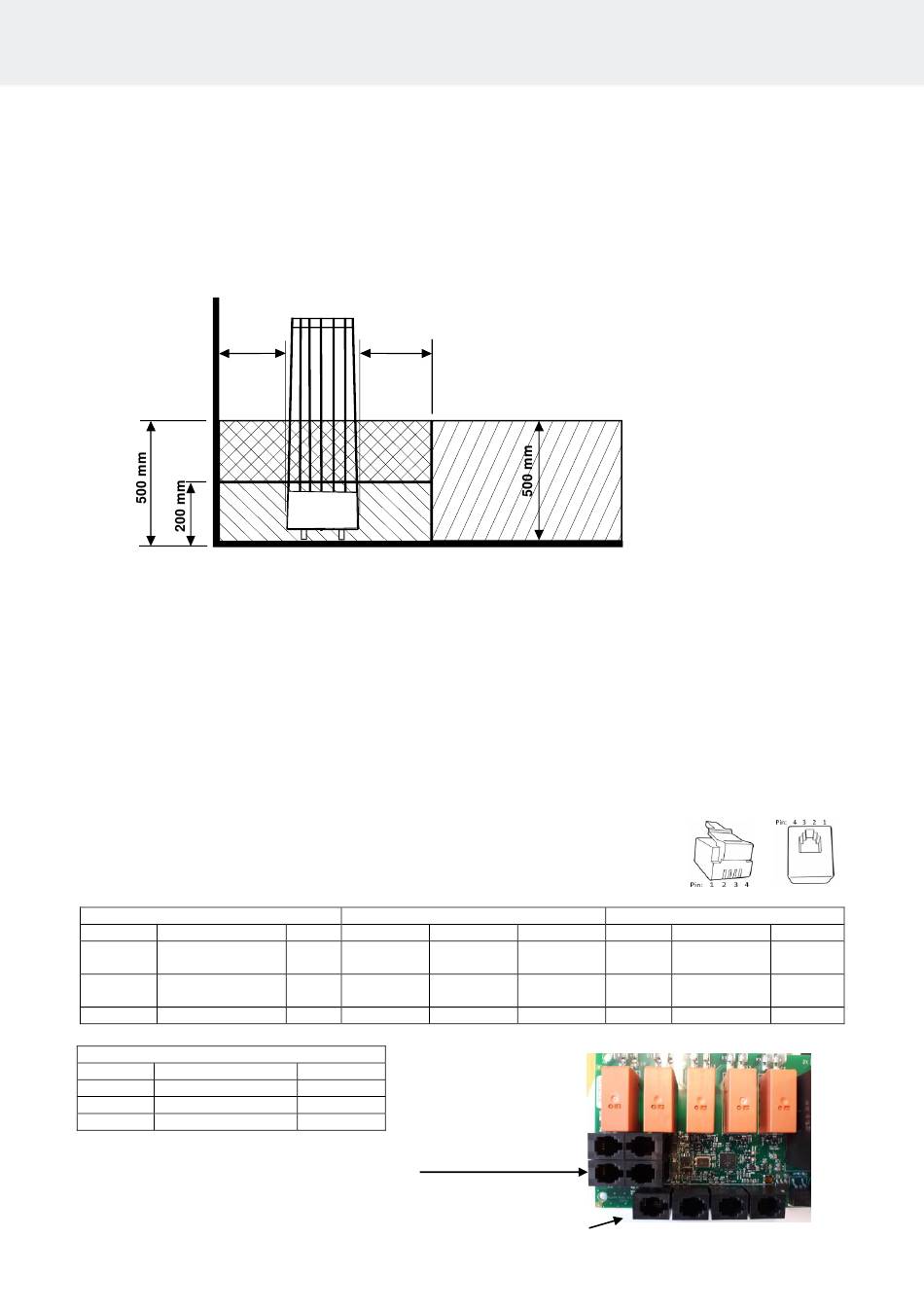

Bild 5 Placering av kopplingsdosa
Fjärrkontrollsbrytare (ext. brytare)
Stift 1
3,3 V Stift 2
CPU Stift 3
Stift 4
GND (jord)
3,3 V
CPU
10 V
Bild 6 Ordning på RJ10 -kontakter. Givare, dörrbrytare, fjärrkontroll,
1
Till brytare GND (jord)
Till brytare 12 VDC
Kontrollpanelens
RJ 10-kontakter
extra NTC
Dörrkontakt
Stift 1
Stift 2 Larm-LED GND
(jord)
Stift 3 Dörrkontakt GND
(jord)
Stift 4 Dörrkontakt 12 VDC
