Инструкция по эксплуатации и монтажу Rocher Pure
Безопасные расстояния электрокаменки
2.10.
Угловая и настенная установка: датчик OLET 31 устанавливается на стене сауны, на осевой линии нагревателя сау-
ны, на расстоянии 40 мм от потолка.
Как вариант, датчик может быть установлен на потолке над центром нагревателя, см. инструкции в разделе «Установка
в среднем положении».
Во избежание изменения безопасных расстояний нагреватель должен быть прикреплен к полу или конструкции полков
сауны.
OLET 31
Настенная опора,
точка крепления
нагревателя к стене
или полку сауны
Это аксессуар 0043272
Установка в среднем положении: если нагреватель
устанавливается на расстоянии более 60 мм от стены
или угла, установку всегда следует производить в
среднем положении. Нагреватель необходимо
присоединять к полкам или аналогичной конструкции
при помощи настенной опоры. Датчик OLET 31 всегда
устанавливается на потолке.
OLET 31
A
60

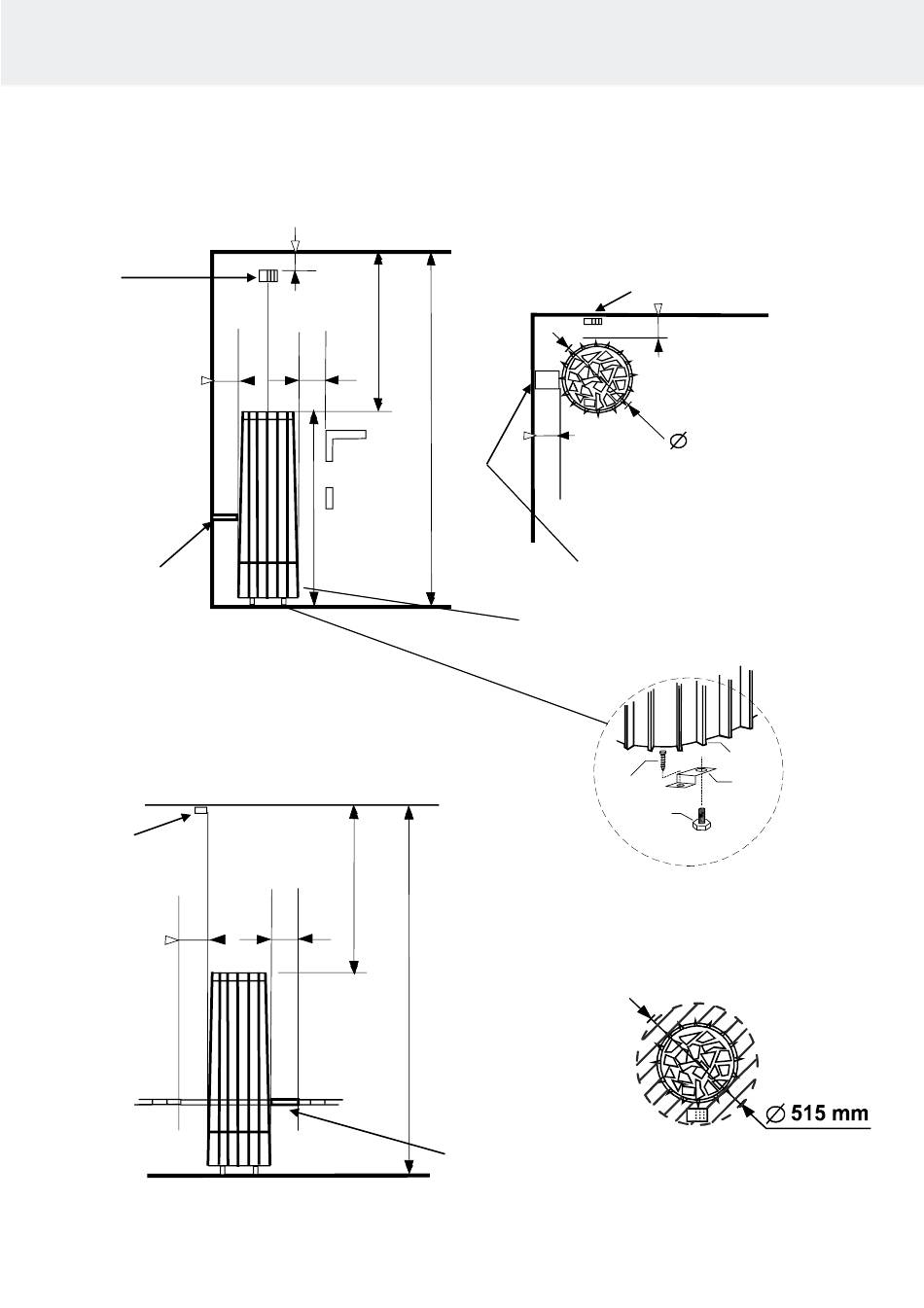

Рис 2 Безопасные расстояния электрокаменки
40 *)
F
A D
770
60 60
1900
1130
F
770
A
60
H
1900
*)
Измерение абсолютным методом (требуется строгое
соблюдение размеров)
mm
мм
H
Безопасный зазор между днищем нагревателя для
сауны и стеной.
крепеж к полу
регулируемая ножка
mm
мм
Настенная опора,
точка крепления
нагревателя к стене или
полку сауны
Это аксессуар 0043272
OLET 31
*)
60
60
425 mm
мм
mm
Настенная опора,
точка крепления нагревателя к
стене или полку сауны
Это аксессуар
ножки электрокаменки
металлическийl крепеж
Крепление электрокаменки
к полу. ПРИМЕЧАНИЕ:
фиксация двух (2) ножек
Положение датчика OLET 31
над нагревателем в пределах
диаметра 515 мм при
потолочной установке.
7
