Käyttö- ja asennusohje Rocher Pure

2.20 Periaatekuva, kun ohjauskeskuksena on Pure

OLEA 99

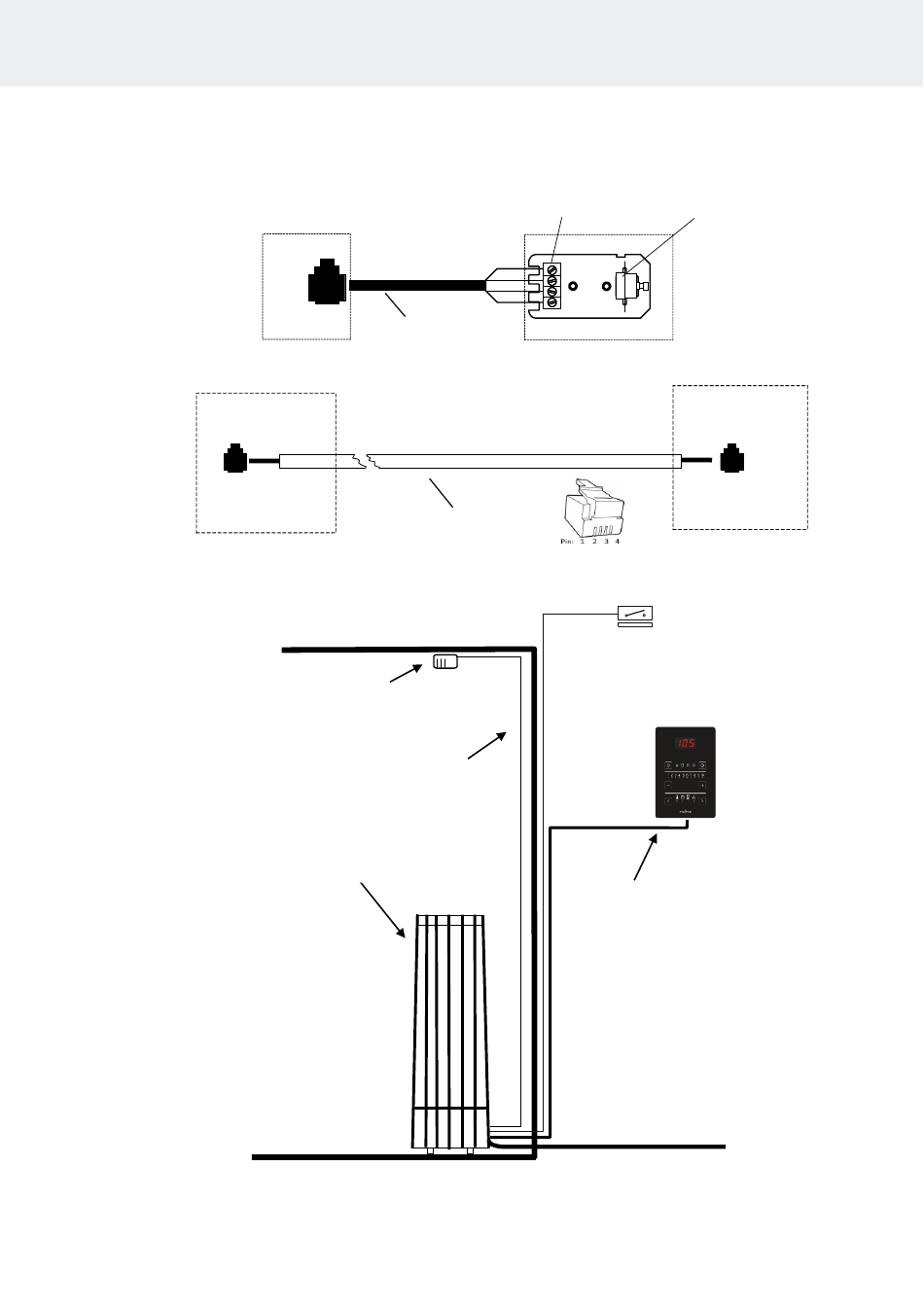

Kuva 10 Periaatekuva kytkennästä
Kiuas
Tuntoelimen kaapeli
1 = Sininen
OLEA 99
2 = Valkoinen
3 = Punainen
4 = Keltainen
Kiuas
Tuntoelin OLET 31
Silikoni 4 x 0,25 mm²
Kiuas
Kytkentärima
4
3
2
1
Tuntoelin OLET 31
A1 Keltainen
A2 Vihreä
A3 Punainen
A4 Musta
Periaatekuva
4 x 0,15 mm²
Sähkösyöttö
230V – 240V 1N~ / 2~
230V 3~
400V – 415V 3N~
Rajoitin
Ohjauskeskus
Pure
Ovikytkin
Ohjauskeskus
Pure
HUOM!
Katso tarkemmat
asennusohjeet
ohjauspaneelin
käyttöohjeesta
14
