Lokalizacja skrzynki rozdzielczej dla przewodu przyłączeniowego w
2.15.
kabinie sauny
A = Określony minimalny bezpieczny odstęp
1. Zalecane miejsce dla skrzynki rozdzielczej
W tym miejscu zaleca się użycie skrzynki z siluminu.
2.
Tej lokalizacji należy unikać. Zawsze stosuj skrzynkę z siluminu.
3.
W innych lokalizacjach stosuj skrzynkę odporną na wysokie temperatury (T 125°C) oraz kable odporne na wysokie
temperatury (T 170°C). Do skrzynki rozdzielczej musi być wygodny dostęp, bez żadnych przeszkód. Podczas
montażu skrzynki rozdzielczej w strefie 2 lub 3, sprawdź zalecenia oraz przepisy lokalnego dostawcy energii
A
3.
2.

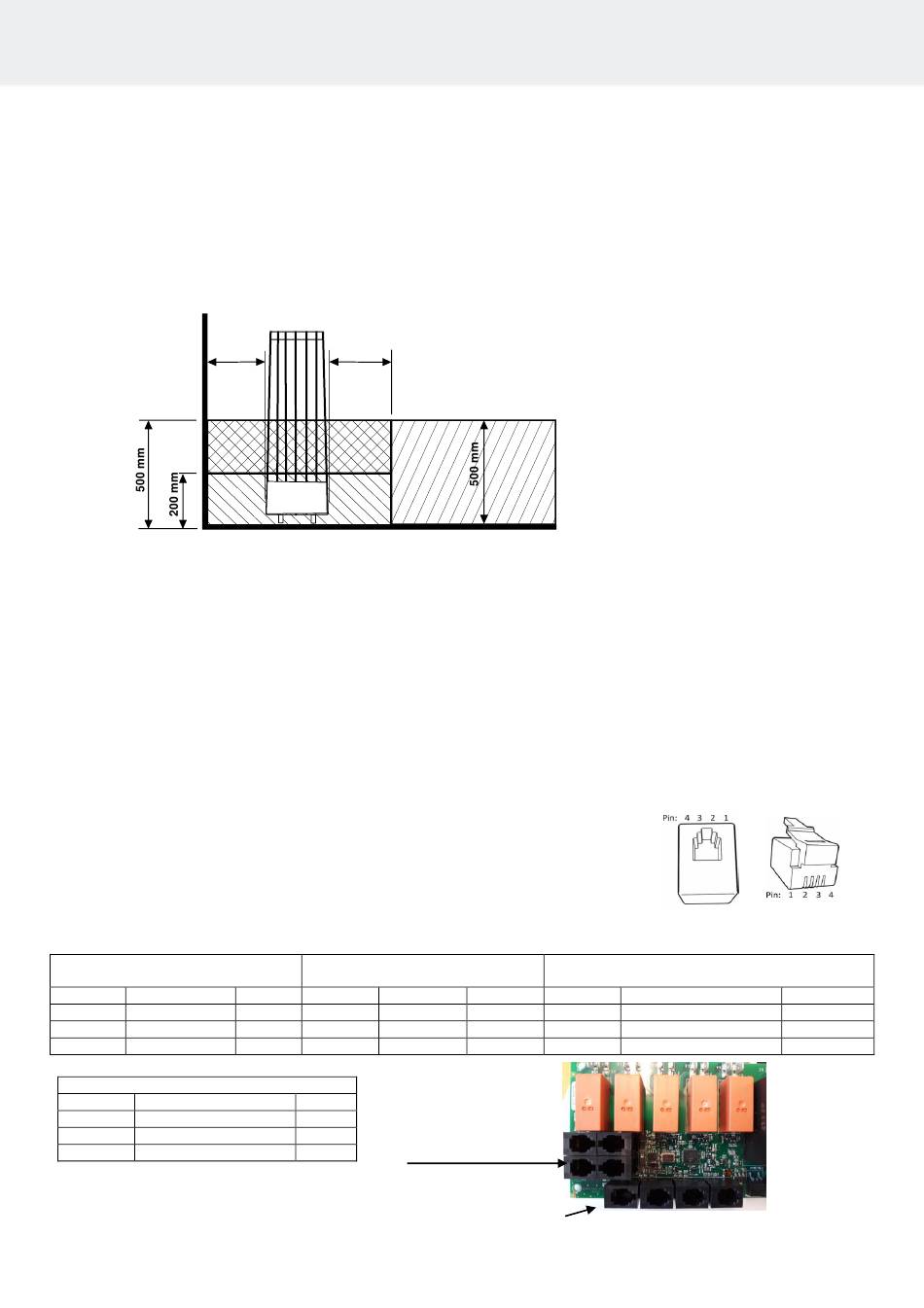

Rysunek 5 Lokalizacja skrzynki rozdzielczej

2.16. Zdalne sterowanie

Elektryczny piec można sterować zdalnie przez podłączenie do złączy 3 i 4 płytki drukowanej RJ10 stycznika rozwiernego
uruchamianego za pomocą impulsu. Zalecany rozmiar przewodu wynosi 24 lub 26 AWG. Maksymalna długość przewodu
24 AWG wynosi 200 m przy użyciu sterownika Pure.
Maksymalna długość przewodu 26 AWG wynosi 130 m przy użyciu sterownika Pure.
Uwaga! Zgodnie z normą dotyczącą saun w przypadku zdalnego uruchamiania pieca w pomieszczeniu sauny
wymagane jest zainstalowanie przełączników drzwiowych.
Jeśli dioda wskaźnika jest połączona z panelem zdalnego sterowania, aktywacja polecenia zdalnego spowoduje jej
zaświecenie. Jeżeli dioda wskaźnika szybko miga, sygnalizując błąd, jest on spowodowany otwarciem drzwi sauny na
ponad 5 minut. W związku z tym piec sauny zostanie wyłączony automatycznie.
Czas, przez jaki obsługiwany zdalnie piec sauny pozostaje włączony, jest określony w ustawieniach panelu sterowania
(w saunach do użytku prywatnego maks. 6 godz.). Piec sauny można w dowolnym momencie wyłączyć za pomocą pilota
zdalnego sterowania.
2.17. Złącza RJ 10 płytki drukowanej
UWAGA: Nieprawidłowe podłączenie może spowodować uszkodzenie płytki drukowanej.
Dodatkowy czujnik (NTC)
Styk 1
Styk 2 NTC 10 kOhm
Styk 3 NTC 10 kOhm
Styk 4
Czujnik (s/NTC)
Ogranicznik końcowy
Styk 1
Styk 2 NTC 10 kOhm
Styk 3 NTC 10 kOhm
Ogranicznik końcowy
Styk 4
Tabela 3 Kolejność połączeń złącz RJ z
płytką drukowaną
A
3.
1
2.
Przełącznik zdalnego sterowania
(przełącznik Ext)
Styk 1
3,3 V Styk 2
Wł./wył.
CPU Styk 3
Wł./wył.
Styk 4
GND
3,3 V
CPU
Złącza RJ-10 na panelu
10 V
sterowania
Rysunek 6 . Kolejność złączy RJ 10. Czujnik, przełącznik drzwiowy, sterowanie
Styk 1
Styk 2
GND Styk 3
12 V DC Styk 4
zdalne, dodatkowe NTC
Wyłącznik drzwiowy
Wskaźnik alarmu LED
Wyłącznik drzwiowy
Wyłącznik drzwiowy
12 V DC
11
GND
GND
