Návod k instalaci a použití
2.18. Dveřní spínač
Dveřní spínač je spínač na dveřích sauny. Spínač vyhovuje platným předpisům. Dveřní spínač musí mít veřejné i privátní sauny,
tj. sauny, kde je možné zapnout topidlo zvenku, např. pomocí vypínače nebo podobným způsobem.
Ovládací panel Trend automaticky zaregistruje, když dveřní spínač připojíte k obvodové desce OLEA 99 topidla. Při prvním
použití sauny po instalaci zavřete dveře saunové kabiny a zapněte elektřinu hlavním vypínačem topidla.
Pokud se otevřou dveře před zahájením topné sekvence, (přednastavené topení) automatické použití (použití s dálkovým
ovládáním) se vypne během jedné minuty. Dveře je nutné zavřít a funkci restartovat z ovládacího panelu.
Pokud byly dveře ponechány otevřené déle než pět minut při zapnutém topidle, topidlo se automaticky vypne.
Po zavření dveří je možné topidlo znovu zapnout z ovládacího panelu. Kontrolka poruchy, je-li nainstalována, začne blikat.
Pokyny k instalaci jsou uvedeny níže.
Návod k instalaci a připojení dveřního spínače
Dveřní spínač se instaluje mimo saunovou kabinu na horní okraj dveří, nejméně 300 mm od vnitřního rohu.
Spínací část se instaluje na rám dveří a magnet se nainstaluje na dveře. Vzdálenost mezi spínačem a magnetem je 18 mm.
Když je dveřní spínač nainstalován v horní části dveří, doporučuje společnost TylöHelo použít model TylöHelo s číslem
produktu 0043233, SSTL 8260371.
Když je dveřní spínač nainstalován ve spodní části dveří, doporučuje společnost TylöHelo použít model TylöHelo s číslem
produktu SP11000326, SSTL 8263280
Viz pokyny k instalaci a obsluze dodané s topidlem.
Dveřní spínač Min. 300 mm
Magnet
na dveřích
Poloha dveřního
spínače při
instalaci do
spodní části
dveří

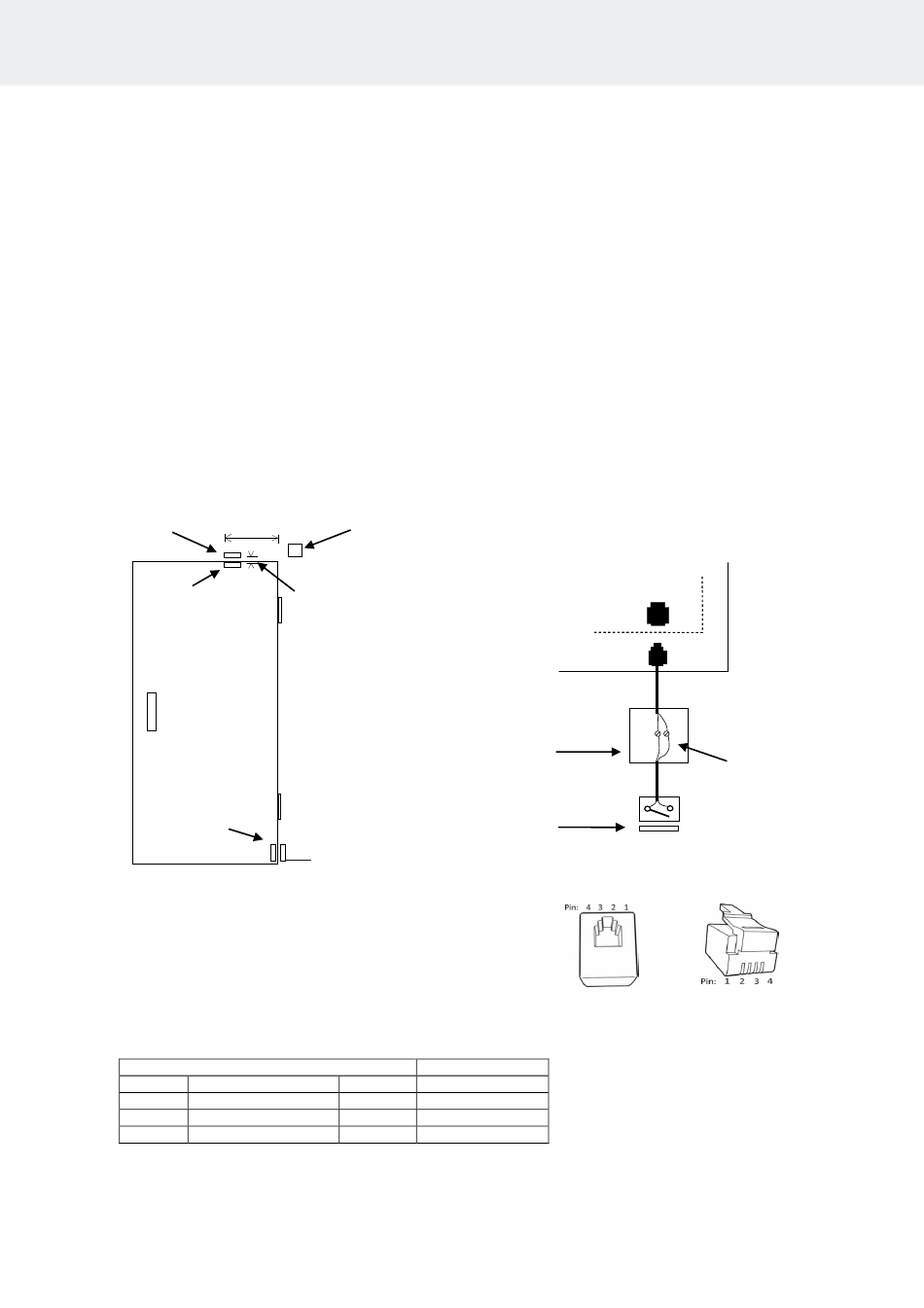

Obrázek 7 Instalace dveřního spínače
Dveřní spínač
Pin 1
Pin 2
Dveřní spínač
Pin 3
Dveřní spínač
Pin 4
Tabulka 4 Připojení spínače dveří
Rocher Pure
Přípojná krabice
Max 18 mm
Barva vodiče
GND Oranžový
12 VDC Zelená / bílá
Saunové topidlo
OLEA 99
3
Spojovací
skříňka
Dveřní spínač
Magnet pro dveře
Obrázek 8 Rozvržení pinů konektoru RJ10
4
Spojte hnědý a černý
vodič dveřního spínače.
(spínací kontakt)
12
