Manuale di installazione e uso ROCHER Pure

2.10 Distanze di sicurezza del riscaldatore sauna

Installazioni ad angolo e a parete: il sensore OLET 31 è installato sulla parete a 40 mm dal soffitto, sulla
linea centrale del riscaldatore. In alternativa, il sensore può essere installato a soffitto sopra il centro del
riscaldatore. Vedere "Installazione centrale" per le relative istruzioni. Il riscaldatore deve essere fissato al
pavimento o alla struttura delle panche sauna al fine di mantenere uguali le distanze di sicurezza.
OLET 31
Supporto a parete
Punto di montaggio del
riscaldatore alla parete o
alla panca sauna
Si tratta di un accessorio
0043272
Installazione centrale: se il riscaldatore sauna è installato a più di
60 mm da una parete o da un angolo, il metodo di installazione è
sempre l'installazione centrale. Il riscaldatore deve essere fissato alle
panche o a strutture simili mediante un supporto a parete.
Il sensore OLET 31 è sempre installato a soffitto.
OLET 31
A
60

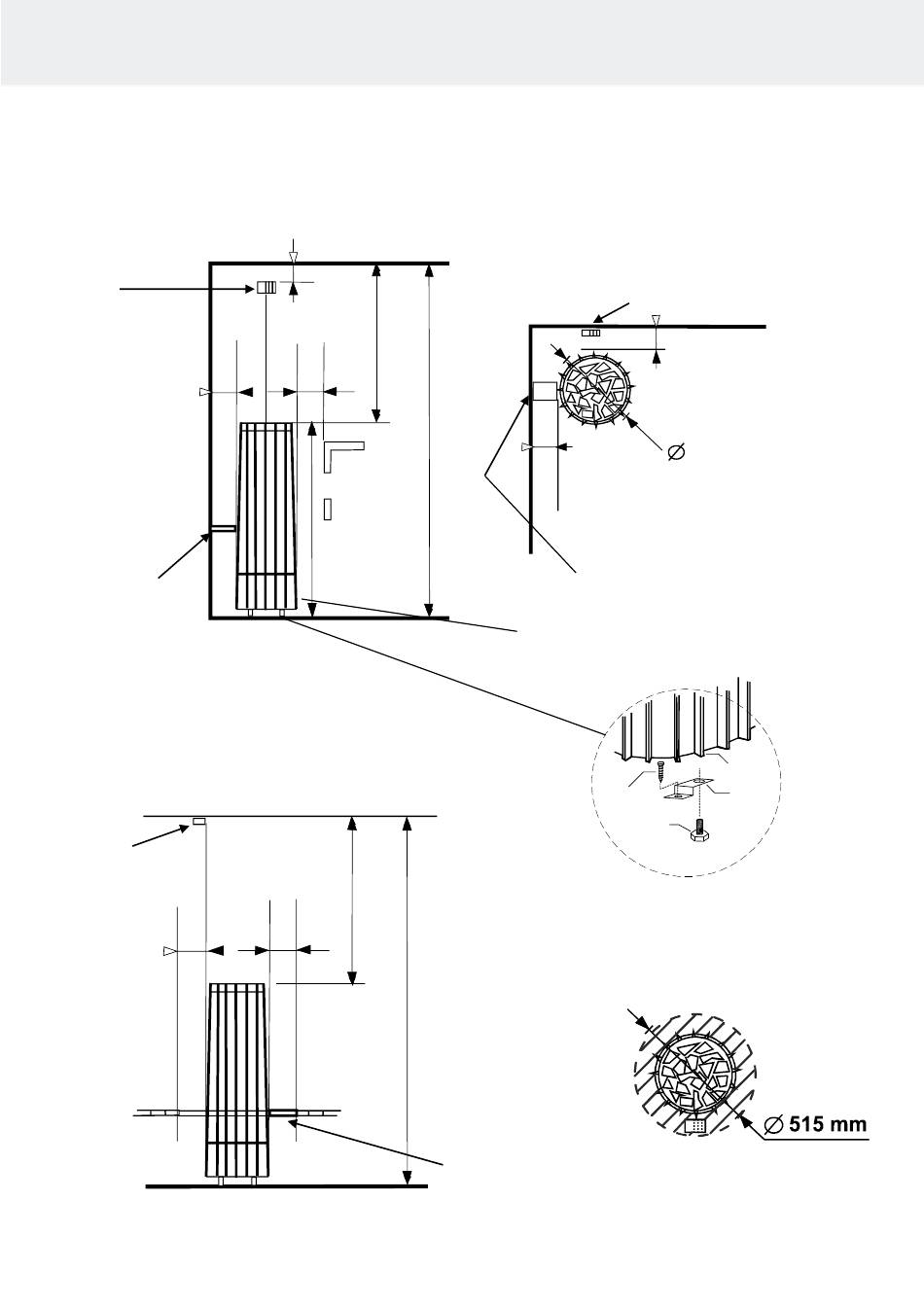

Immagine 2 Distanze di sicurezza del riscaldatore sauna
40 *)
F
A D
770
60 60
1900
1130
F
770
A
60
H
1900
*)
Misura assoluta (non deve essere superata, né risultare
mm
H
Distanze di sicurezza tra la parte bassa
del riscaldatore sauna e la parete.
Fissaggio a
pavimento
Gamba regolabile
mm
Supporto a parete
Punto di montaggio del
riscaldatore alla parete
o alla panca sauna
Si tratta di un
accessorio
0043272
inferiore)
OLET 31
*)
60
60
425 mm
mm
Supporto a parete
Punto di montaggio del riscaldatore alla
parete o alla panca sauna
Si tratta di un accessorio
Gamba del riscaldatore
Fissaggio di metallo
Fissaggio del riscaldatore
sauna al pavimento. N.B.:
fissaggio di due (2) gambe.
Posizione del sensore OLET 31
nell'installazione a soffitto sopra
il riscaldatore entro un diametro
di 515 mm.
7
