Installations- och bruksanvisning Rocher Pure
2.10. Skyddsavstånd för aggregatet
Montering i hörn och på vägg: När sensorn OLET 31 monteras på en vägg ska den fästas 40 mm från taket på aggregatets
mittlinje.
Alternativt kan givaren monteras i taket ovanför aggregatets mitt – se "Mittenmontering" för instruktioner.
Aggregatet måste fästas vid golvet eller bastulavsstrukturen för att säkerhetsavstånden ska kunna upprätthållas.
OLET 31
Väggstöd
Fästpunkt för montering
av aggregat vid vägg eller
bastubänk
Detta är ett tillbehör
0043272
Mittenmontering: När bastuaggregatet monteras längre
än 60 mm från en vägg eller ett hörn ska alltid
mittenmontering användas som metod. Aggregatet måste
fästas vid bastulavarna eller en liknande fast struktur med
hjälp av ett väggstöd. Sensorn OLET 31 ska alltid monteras i taket.
OLET 31
A
60

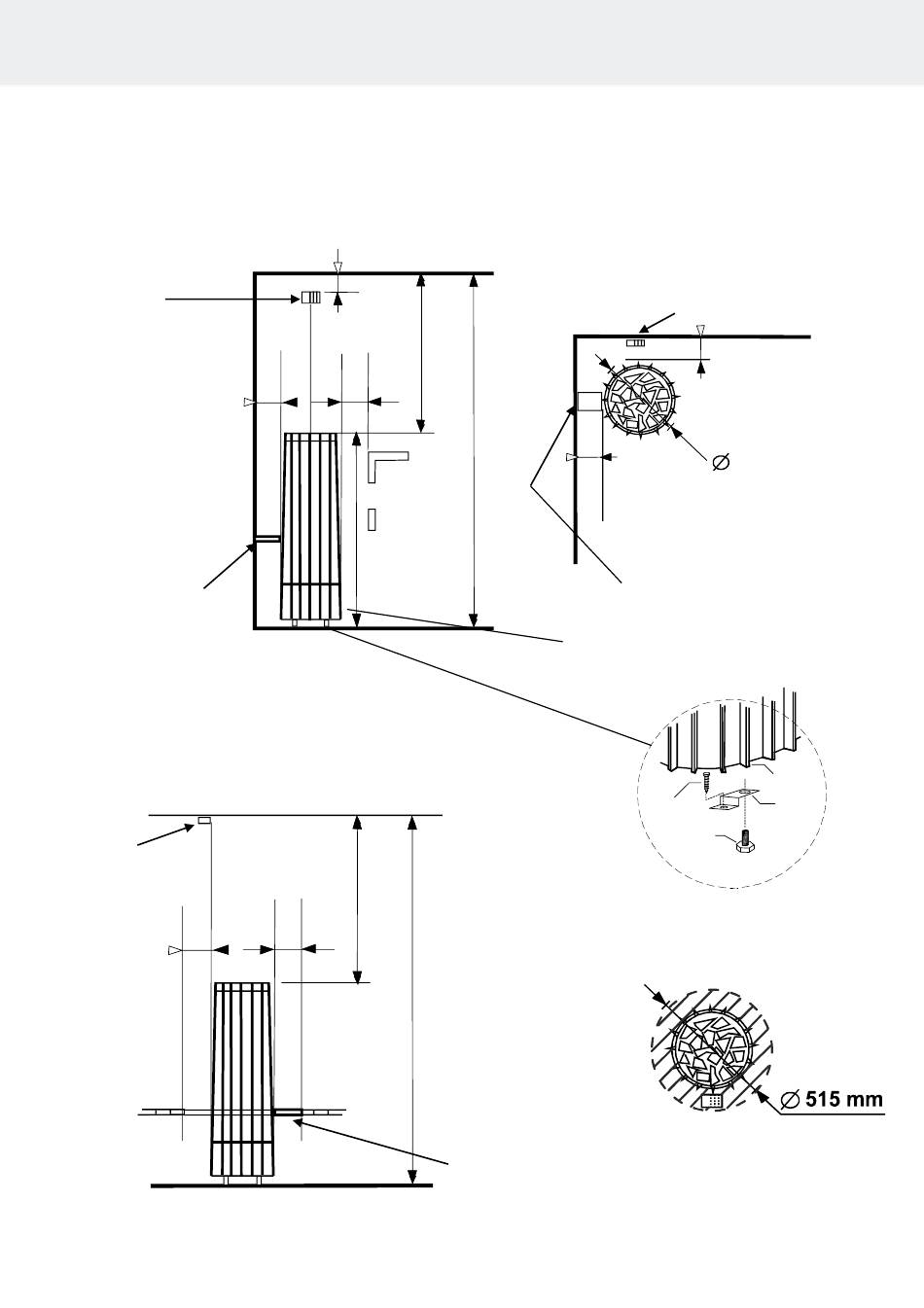

Bild 2 Skyddsavstånd
40 *)
F
A D
770
60 60
1900
1130
mm
F
770
A
60
H
1900
*)
OBS! Nödvändiga mått
mm
H
Skyddsavstånd mellan aggregatets nedre del
och vägg
Golv fästjärn
justerbart ben
Montering av aggregatet I golvet OBS!
Fästs med två (2) ben
Väggstöd
Placering av sensorn OLET 31 vid
Fästpunkt för
takmontering ovanför aggregatet inom
montering av
en diameter på 515 mm.
aggregat vid vägg
eller bastubänk
Detta är ett tillbehör
(får inte överskridas)
OLET 31
eller underskridas)
*)
60
60
425 mm
mm
Väggstöd
Fästpunkt för montering av
aggregat vid vägg eller bastubänk.
Detta är ett tillbehör 0043272
Aggregatets ben
Fästjärn
7
