2.9 Dégagements de sécurité du chauffe-sauna
Puissance Cabine de sauna
Volume
min.
kW m³
6,0 5
9,0 9
Tableau. 1 Dégagements de sécurité
MIN. mm
Capteur
OLET 31
MIN. mm
Capteur
OLET 31

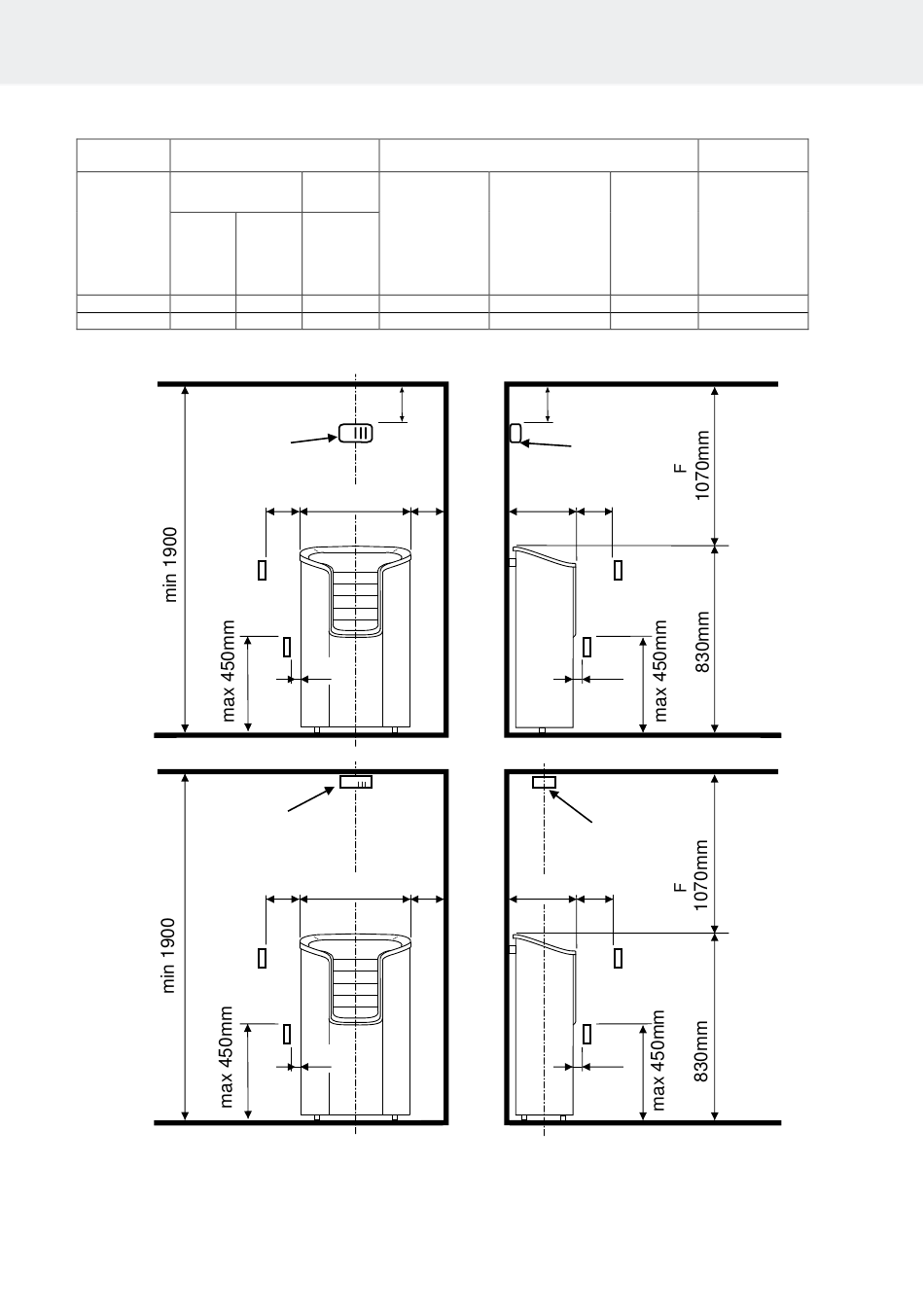

Figure 2 Distances de sécurité et position du capteur
- Pour une installation murale, placez le capteur OLET 31 à une distance de 40 mm du plafond, sur la ligne
centrale du chauffe-sauna.
- Pour une installation au plafond, placez-le au-dessus du chauffe-sauna, aligné avec la ligne centrale de celui-ci.
N'installez le capteur nulle part ailleurs.
Dégagements minimums du chauffe-sauna
Hauteur
Entre le côté
et le mur
max.
m³ min. mm mm
10 1900 100
13 1900 100
40
A A
100 490 100
10
A A
100 490 100
10
Entre l'avant et le
banc de sauna
A D
mm
300
350
MIN. mm
40
Capteur
OLET 31
280 D
10
280 D
10
Quantité de
pierres
Par rapport
au plafond
F
mm En kg, environ
1070 38
1070 38
MIN. mm
Capteur
OLET 31
