2.10 Fases de instalación
Con los pies de ajuste colocados, la altura de montaje del soporte
de pared del calentador de sauna es de 750 mm desde el suelo.
En caso de que el suelo esté inclinado, los pies de ajuste pueden
regularse 15 mm. Después del montaje, compruebe que ambos pies
de montaje estén apoyados al mismo nivel sobre el suelo.
La separación entre los orificios para el montaje en la pared es de
240 mm.
Piezas para el montaje en la pared:
- Cuñas de bloqueo del calentador de sauna (A) 2 uds.
- Fijación de pared (B)
- Tornillo de plancha de 4,2 × 13 mm
- Tornillo de construcción 6 × 40 mm
Pase las cuñas de bloqueo (A) a través de los orificios del
calentador, de forma que la parte que se introduce esté
orientada hacia arriba.
El soporte de pared (B) debe acoplarse a la pared de
manera que los orificios donde se han introducido las
cuñas de bloqueo estén hacia arriba.
El soporte también debe acoplarse directamente al
calentador de sauna. Marque el lugar donde se
introducirán los tornillos en la pared y, si es necesario,
taladre unos orificios pequeños. A continuación, instale el
calentador de sauna en la pared con los tornillos
proporcionados.
La imagen muestra cómo se acopla el soporte de pared al
calentador de sauna. Las cuñas de bloqueo deben
acoplarse al soporte de pared con los tornillos de plancha.

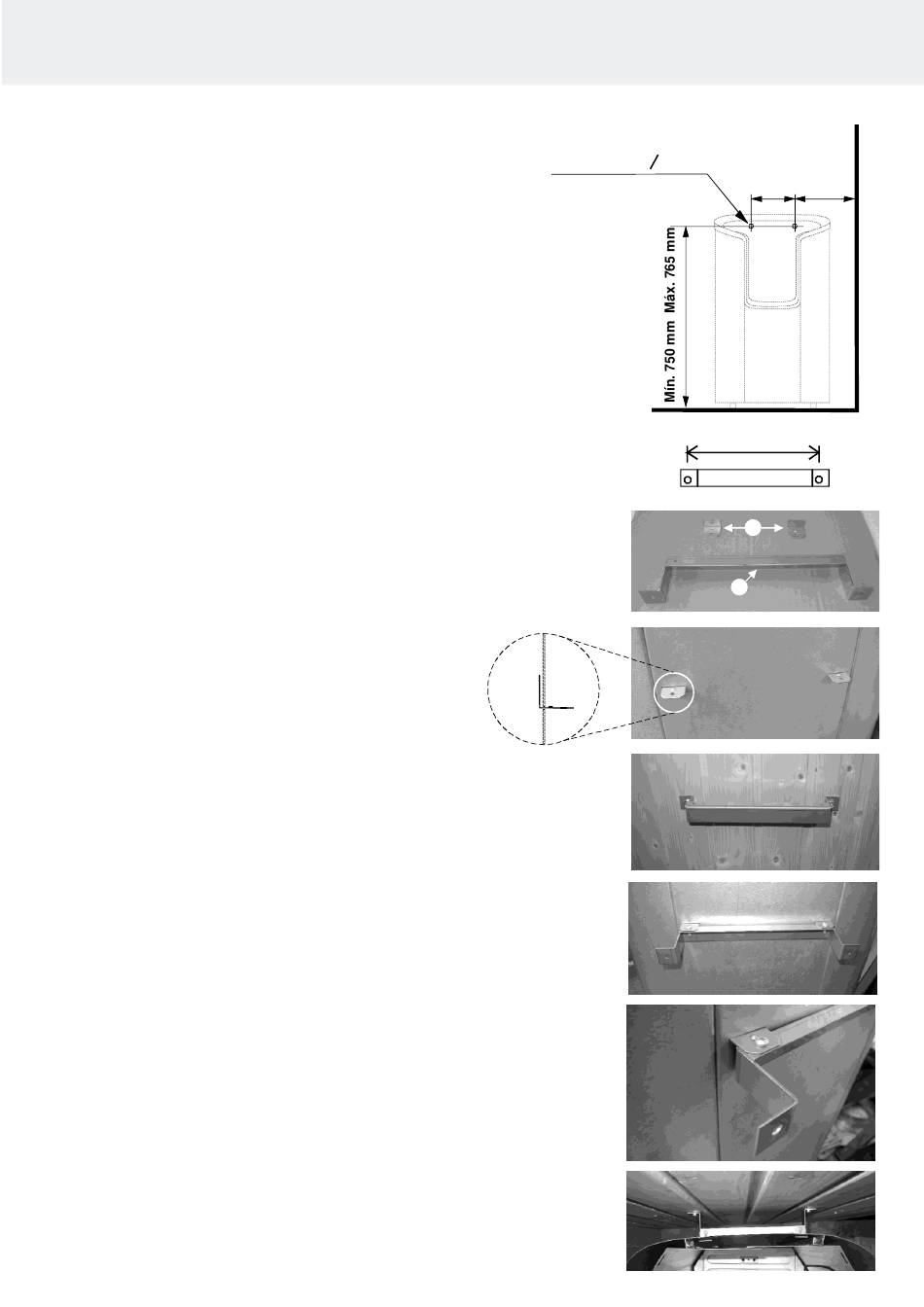

Imagen 3. Montaje del calentador de la sauna a lapared
Diám. orificio o 3,5 mm
1 uds.
2 uds.
2 uds.
8
Mín.
240 mm
240
2 4 0 m m
240mm
A
B
