Instrukcja montażu i obsługi HELO ROXX Trend
2.17 Wyłącznik drzwiowy
Przełącznik drzwiowy mocowany jest na drzwiach sauny. Przełącznik ten wymagany jest przez przepisy.
Sauny publiczne oraz prywatne muszą mieć zamontowany przełącznik drzwiowy, aby piec można było włączyć z zewnątrz
sauny, np. za pomocą przełącznika wł./wył. (on/off) lub w podobny sposób.
Jeżeli drzwi sauny zostaną otwarte przed rozpoczęciem sekwencji nagrzewania (nagrzewanie wstępne), tryb sterowania
automatycznego (zdalnego) zostanie po jednej minucie wyłączony. Drzwi muszą zostać zamknięte, a funkcja – ponownie
uruchomiona z poziomu panelu sterowania.
Jeżeli drzwi będą otwarte przez ponad pięć minut, piec zostanie automatycznie wyłączony.
Po zamknięciu drzwi piec można włączyć ponownie z poziomu panelu sterowania. Kontrolka usterki, jeżeli jest zainstalowana,
zacznie migać. Instrukcja instalacji – zob. poniżej.
Instrukcje montażu i podłączania przełącznika drzwiowego
Przełącznik drzwiowy jest instalowany poza pomieszczeniem sauny, na górnej krawędzi ościeżnicy drzwiowej, w odległości
przynajmniej 300 mm od wewnętrznego narożnika.
Przełącznik należy zainstalować na ościeżnicy drzwiowej, a magnes – na drzwiach. Odległość między przełącznikiem a
magnesem wynosi 18 mm.
Kable wyłącznika drzwiowego należy podłączyć do złącza RJ11 na płytce drukowanej pieca.
Zaleca się użycie przełącznika Helo SSTL 8260371 nr 0043233 jako przełącznika drzwiowego.
Przełącznik drzwiowy
Magnes
na drzwiach
Pozycja
przełącznika
drzwiowego
zainstalowanego
na dolnej części
drzwi

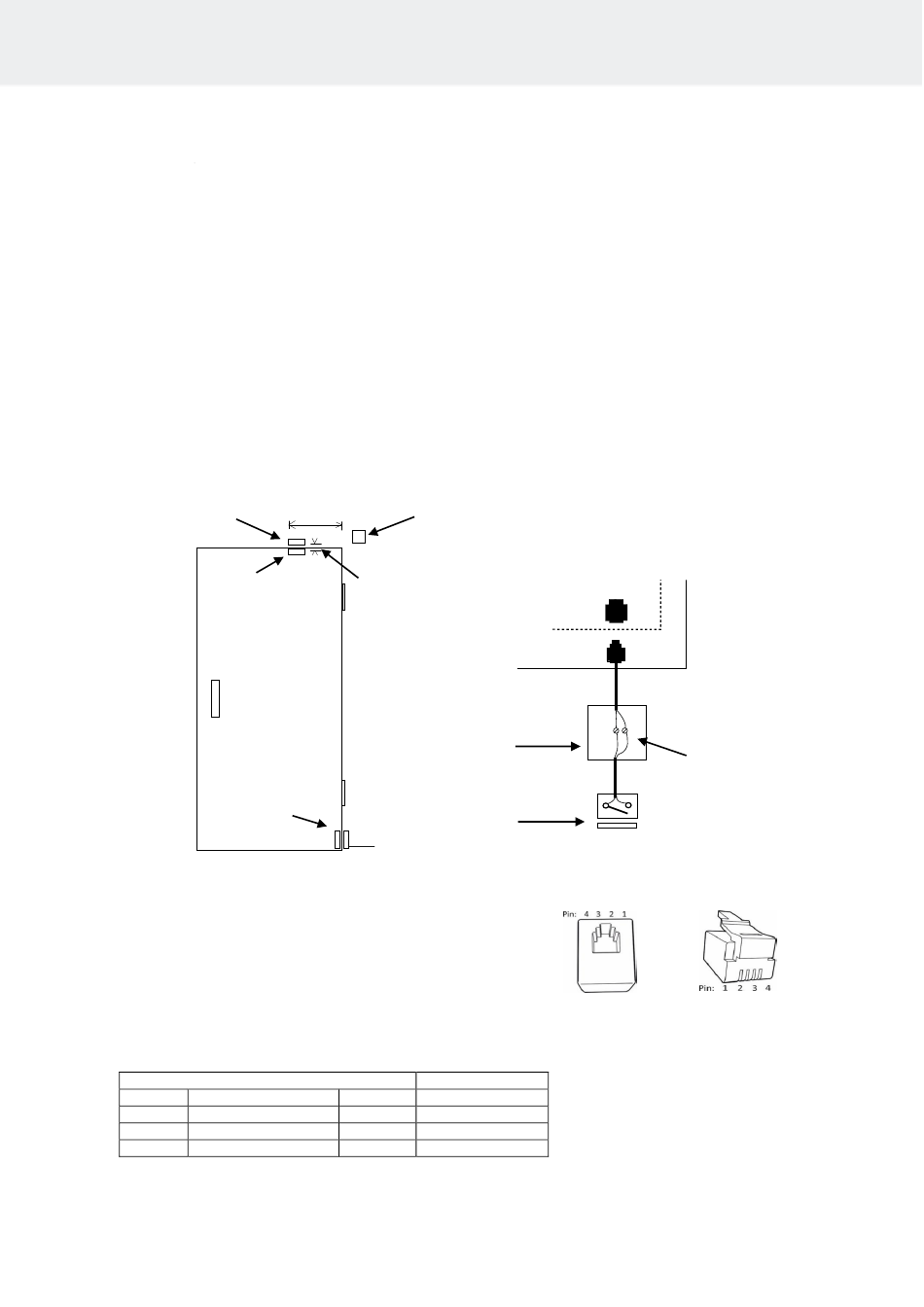

Rysunek 7 Instalacja przełącznika drzwiowego
Przełącznik drzwiowy
Styk 1
Styk 2
Przełącznik drzwiowy
Styk 3
Przełącznik drzwiowy
Styk 4
Tabela 4 Podłączanie przełącznika drzwiowego.
Min. 300 mm Skrzynka przyłączowa
Maks 18 mm
Skrzynka
rozdzielcza
Przełącznik drzwiowy
Magnes na drzwi
Kolor przewodu
Pomarańczowy
GND
Zielony/biały
12 VDC
Piec do sauny
OLEA 99
3
4
Podłączyć brązowy i
czarny przewód
przełącznika drzwiowego.
(styk zamykający)
Rysunek 8 Układ styków złącza RJ10
